台式管材棒材自动切割加工设备

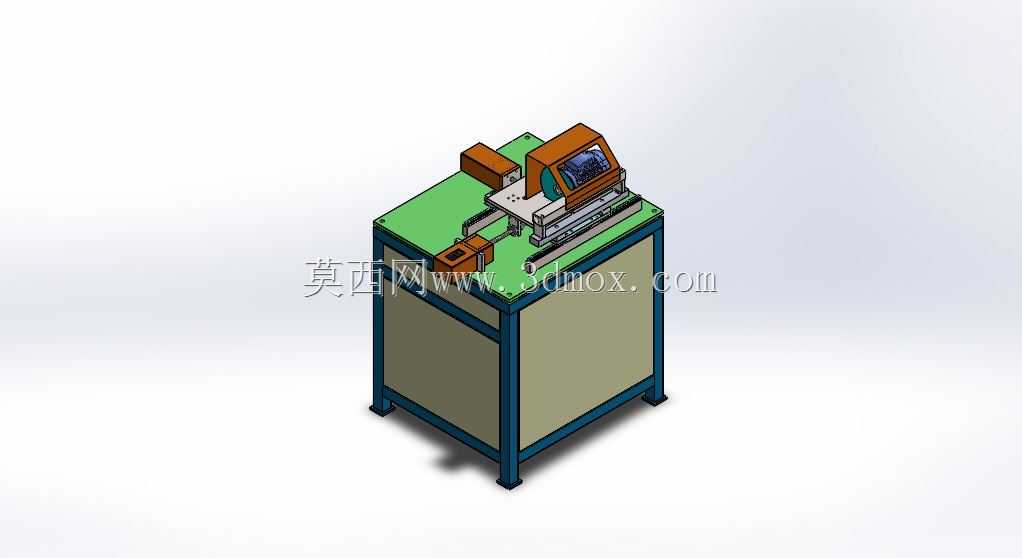

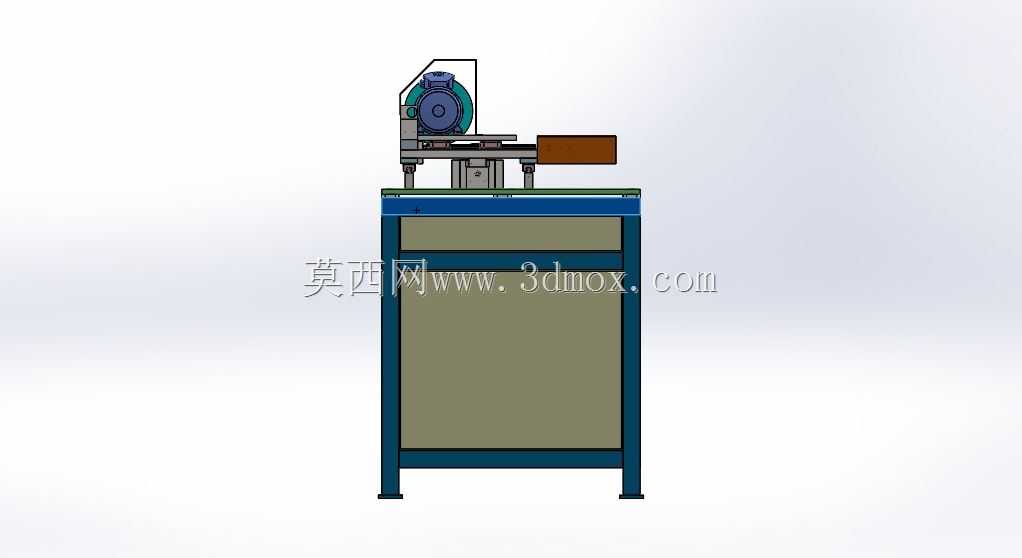

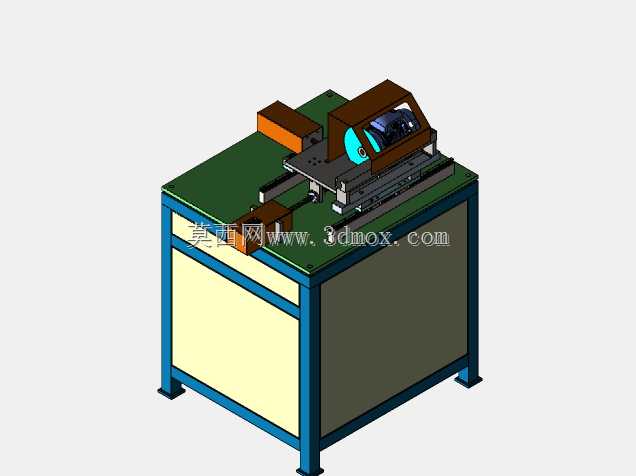

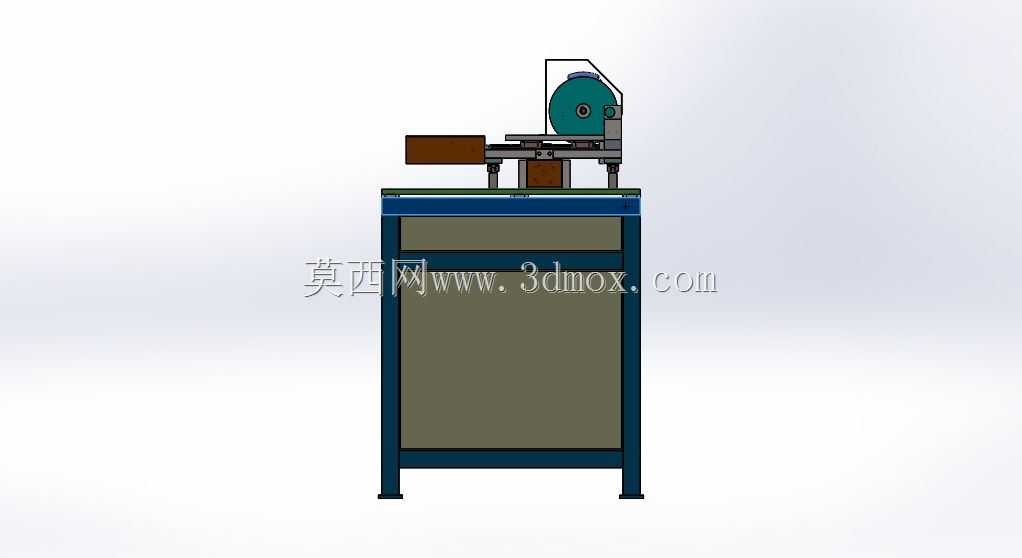

这款切割设备主要面向五金加工、管件预制、型材下料车间的批量裁切场景，可适配圆形金属管材、实心棒材以及成卷盘条的定长切断作业，能替代传统手持砂轮切割的低效操作模式，降低人工裁切的尺寸误差与作业安全风险。设备整体采用柜式落地结构，下部为方钢焊接成型的机架柜体，柜体侧面采用封闭蒙皮设计，既可以内置电气控制元件、气动管路与废料收集结构，也能作为上部工作机构的稳定承载基础，机架底部预留可调脚杯安装位，可在不平整的车间地面完成调平，保证上部切割机构的运行精度。上部工作台面采用耐磨钢板加工，表面做防锈耐磨处理，切割执行机构通过线性导轨安装在台面上，可沿送料方向调整位置适配不同长度的裁切需求，切割头采用高速砂轮切割构型，外侧设置半封闭安全防护罩，避免裁切过程中火花、金属碎屑飞溅伤人，防护罩预留观察窗口，方便操作人员实时查看裁切进给状态。进料侧设置可调式定位夹具，可根据待加工工件的截面尺寸调整夹持范围，针对管材类工件夹具内侧做V型槽设计，保证装夹时工件轴线与切割进给方向垂直，避免出现斜口、毛刺超差的问题；针对棒材与盘条工件，夹具可更换平口夹持块，适配不同截面形状的装夹需求。设计过程中重点考量了裁切作业的震动抑制，机架焊接后整体做去应力退火处理，导轨安装面经过铣削精加工保证平面度，切割头进给采用丝杆传动结构，进给速度可根据工件材质调整，避免硬接触导致的砂轮片崩损。设备的安装边界需预留前后各八百毫米的操作空间，左侧预留上料工位空间，右侧预留成品出料与废料清理空间，整机接入车间常规三相供电即可运行，气源接口预留于柜体后侧，方便对接车间集中供气管路。裁切过程中工件装夹、切割进给、松夹退料的动作逻辑可通过内置控制单元调整，适配不同材质、不同壁厚工件的裁切参数，针对薄壁管材可降低进给速度避免管口变形，针对实心棒材可调整切割转速保证切面平整度，设备整体结构紧凑，无需额外做地基固定，适合中小型五金加工车间的型材下料工序使用，也可集成到自动化管材加工产线中作为定长裁切工位使用。
