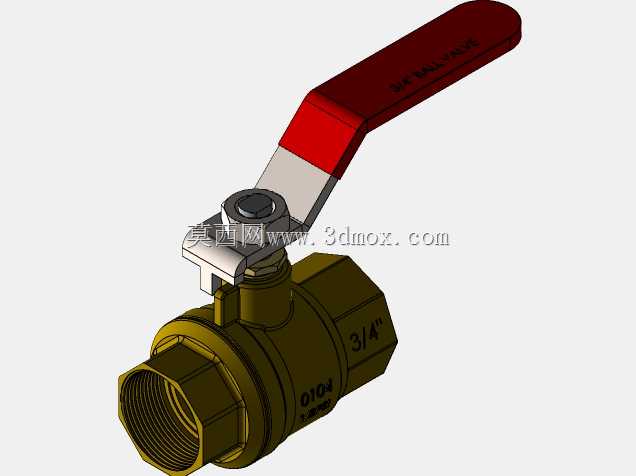

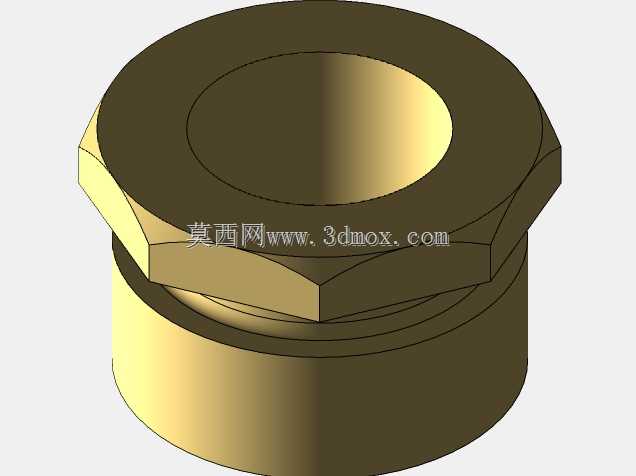

四分之三英寸内螺纹黄铜球阀结构

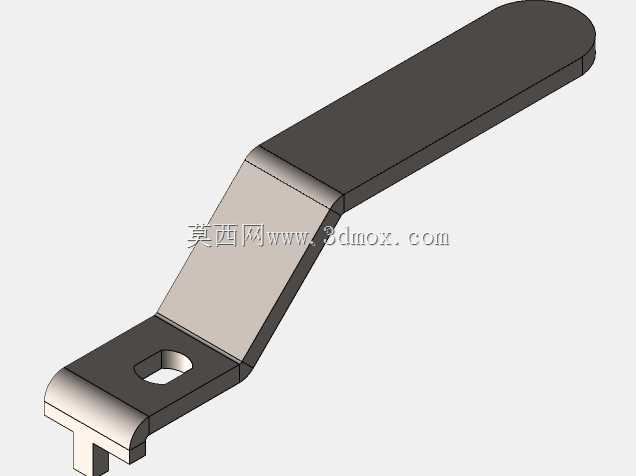

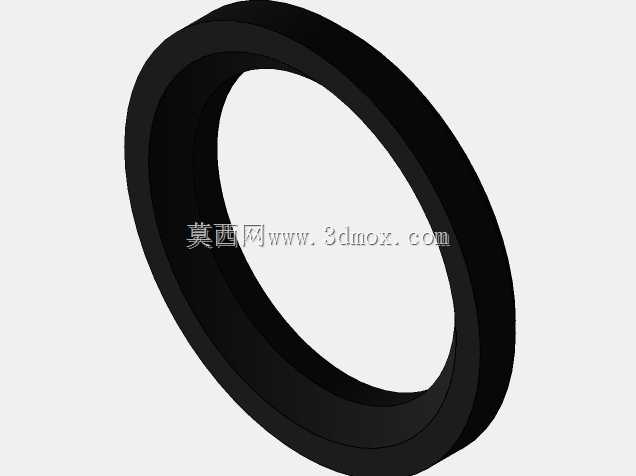

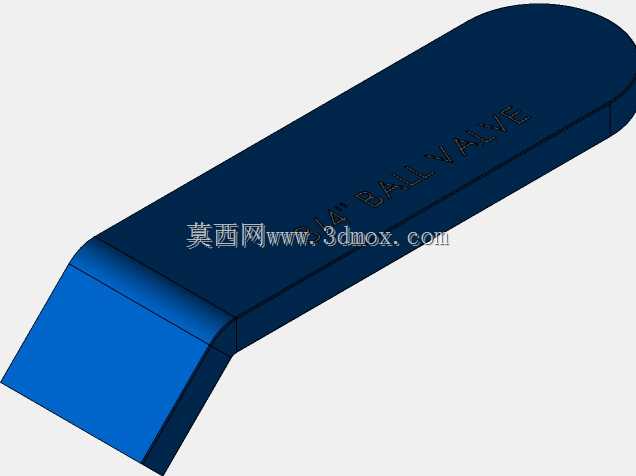

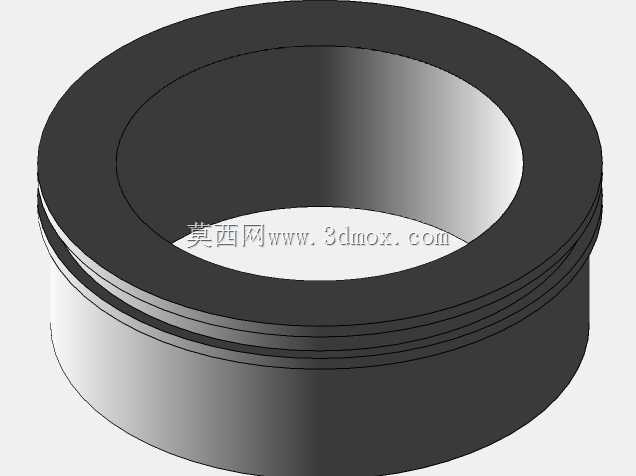

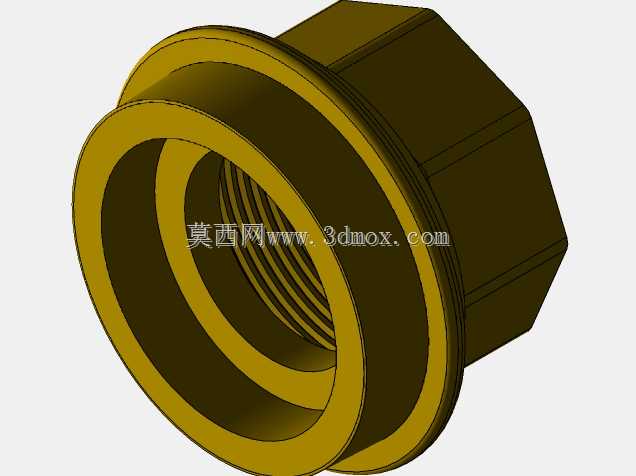

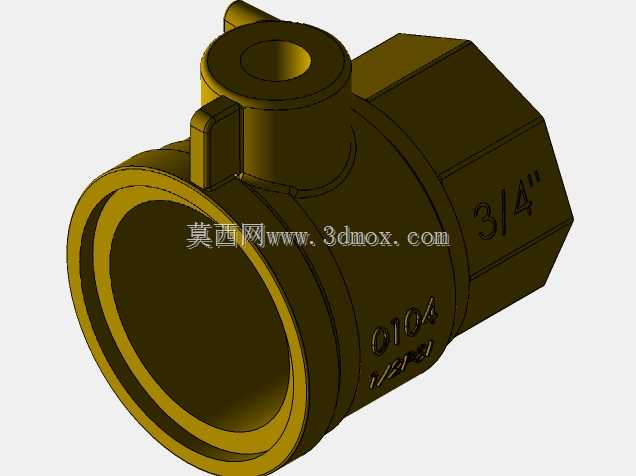

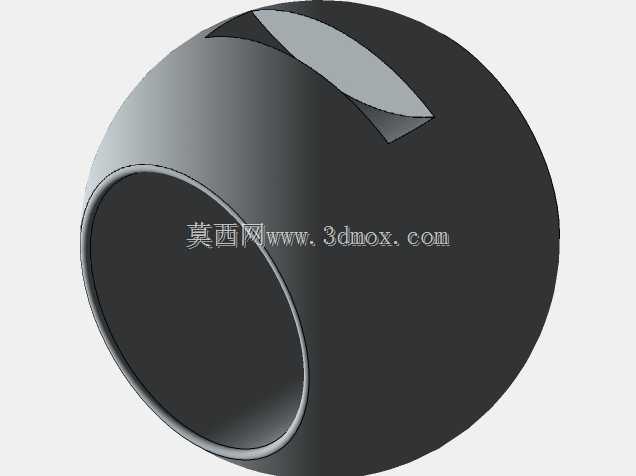

日常民用给排水、小型气动回路、低压液压支路、暖通供水支线里，这类小通径黄铜球阀的出镜率极高，不同于大口径法兰连接的工业截断阀，3/4规格的内螺纹球阀不需要额外配对法兰、密封垫片组，直接缠好生料带就能拧入对应内丝接头，安装效率在现场抢修、家装改管场景里优势非常明显。从结构设计来看，这款阀采用一体式黄铜锻压壳体，进出端都是标准G3/4内螺纹，通径和公称通径完全匹配，没有做缩径处理，介质流过时的局部阻力系数比同规格缩径球阀低近三成，全开状态下的流道几乎和管路直通，不会出现截流导致的压降异常，也不容易在阀腔内部滞留杂质，适合输送清水、压缩空气、无腐蚀性低压油品这类洁净介质。顶部的阀杆采用防吹出结构设计，就算现场带压拆卸阀杆压盖，阀杆也不会被内部介质压力顶出造成泄漏，这一点在日常运维带压操作时安全性提升很明显，阀杆和壳体之间的密封靠两道O型圈实现，比传统填料密封的转动阻力更小，手柄扳动时的手感更轻盈，不会出现用久了填料老化泄漏的问题。手柄的安装位置做了方位标识，当手柄和管路轴线平行时阀处于全开位，垂直时为全关位，现场巡检时不用凑近看阀位标识，站在一米外就能判断阀门开关状态，避免误操作。从安装边界来看，这款阀的六角外形尺寸刚好适配普通活动扳手的夹持范围，两端内螺纹的有效牙长符合管螺纹标准，安装时不需要预留额外的法兰安装空间，两对接管路之间只要留出阀体本身的轴向长度就能完成装配，阀顶的手柄转动半径很小，就算是贴墙安装的管路，也不会出现手柄扳动时碰到墙面的问题，在狭小的管道井、设备内部管路布局里适配性很强。球体采用整球加工，表面做了抛光处理，和阀座的密封面贴合度很高，低压状态下也能实现零泄漏，开关行程只有90度，从全开到全关只需要扳动四分之一圈，紧急切断时的响应速度比闸阀、截止阀快很多，不需要转动多圈手轮，在需要快速截断介质的支路里非常实用。壳体上直接模压了通径标识和压力等级标识，就算使用多年表面漆层脱落，也能清晰识别阀门参数，避免后期运维时错换阀门规格。
