手轮驱动承插式工业球阀结构设计

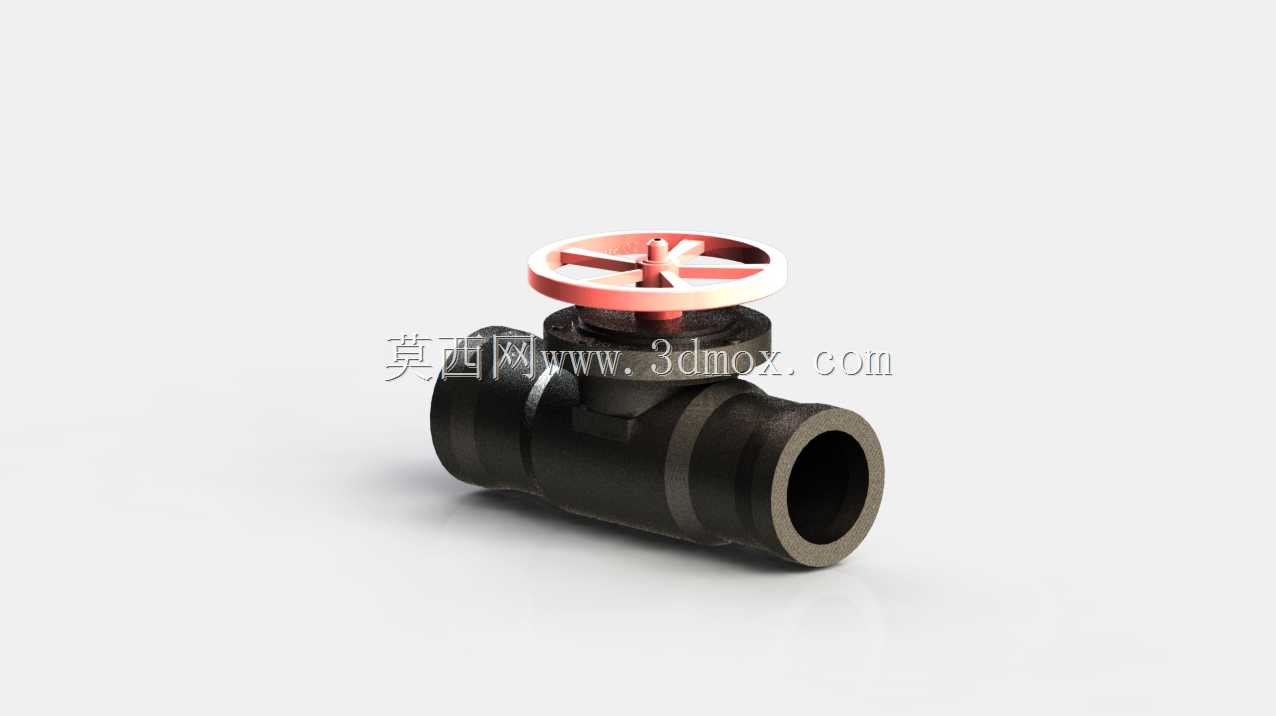

这款手轮驱动的承插式球阀，主要面向低压流体输送管路的截断控制场景，常见于建筑给排水、小型暖通循环、普通工业冷却水回路这类对调节精度要求不高、但需要可靠通断控制的工况中。日常运维里，这类阀门不需要频繁操作，多数时间处于全开或全关状态，因此结构设计上优先保证密封可靠性与操作的便捷性，不需要额外配置执行器，通过顶部手轮的旋转即可带动内部球体完成90度回转，实现管路的通断切换。

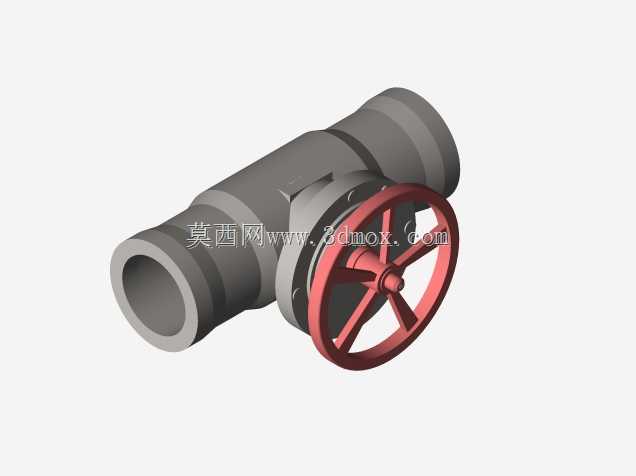

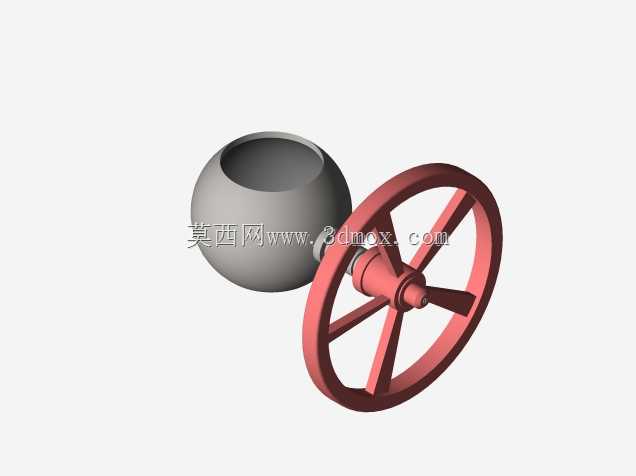

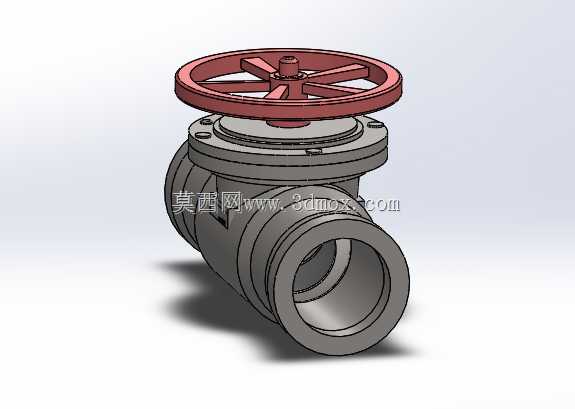

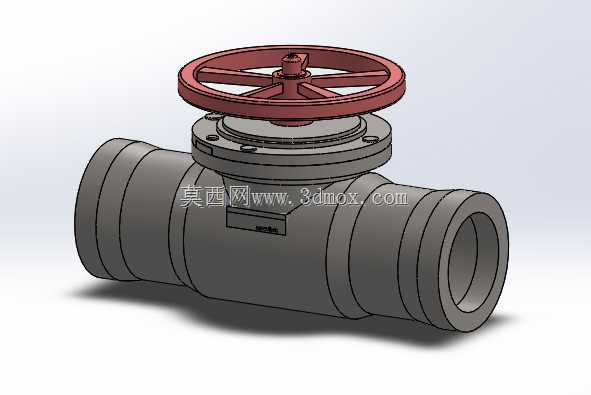

从结构设计逻辑来看，阀体采用整体式铸造结构，两端为承插连接接口，适配同外径的金属管路安装，安装时直接将管路插入阀体两端承口，通过焊接或者卡压方式完成固定，相比法兰连接的球阀，整体结构更紧凑，安装占用的轴向空间更小，适合管路排布密集、安装操作空间有限的场景。内部球体采用通孔直径与管路通径一致的全通径设计，全开状态下流体阻力极小，不会造成明显的管路压降，也不容易在阀腔内部积存介质杂质，降低长期使用后的卡滞风险。密封副采用软质密封结构，球体与阀座的贴合面经过精加工处理，低压工况下的密封性能可靠，正常操作下可实现零泄漏截断。顶部的手轮采用轮辐式结构，直径经过匹配计算，操作时不需要过大的手动力矩，普通运维人员徒手即可完成开关操作，手轮与阀杆之间通过方榫连接，传递扭矩可靠，不会出现操作打滑的问题。阀杆部位设置了多级密封填料，防止介质从阀杆配合间隙向外渗漏，同时阀杆设置了防飞出结构，即使在阀腔带压状态下操作，也不会因为内部压力顶出阀杆造成安全隐患。

安装边界方面，这款球阀的轴向总长度比同通径法兰球阀缩短近三分之一，阀体最大外径处预留的扳手操作空间仅需比阀体外径大50mm即可，手轮顶部距离阀体中心的高度尺寸经过优化，不会因为手轮尺寸过大干涉周边管路排布。需要注意的是，这类承插式球阀安装时要提前确认管路插入深度，在承口位置预留合适的焊接间隙，避免插入过深顶触内部球体影响开关动作，同时焊接时要做好阀座密封部位的降温防护，避免高温传导导致密封件变形失效。日常使用中，长期处于全开状态的阀门建议每半年进行一次开关操作，防止球体与阀座长期压合出现粘连，导致操作力矩增大。
