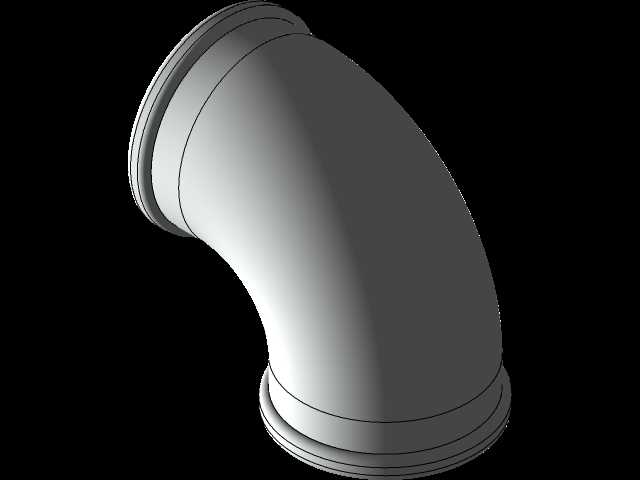

20mm通径镀锌可锻90度弯头管件结构

在民用给排水、低压流体输送、小型气动管路布设场景中，这类等径90度弯管是改变管路走向最常用的基础连接件，适配公称通径20mm的对应管材，两端承插/螺纹连接结构的边界尺寸完全匹配同规格管材的安装公差，不需要额外加工转接件就能完成直角转向的管路拼接。从结构设计逻辑来看，弯管主体采用圆弧过渡的流道设计，弯曲半径控制在1.5倍通径的合理区间，既避免直角弯折带来的流体阻力骤增，也不会因为弯曲半径过大造成安装空间的额外占用，能在狭窄的布设空间内完成管路转向，同时保证管内流体输送时的压力损失控制在合理范围，不会出现局部紊流引发的管路振动或者异响。材质选用可锻铸铁后做镀锌表面处理，核心是兼顾管件的结构强度与防腐蚀能力，可锻铸铁的韧性比普通灰铸铁更优，安装过程中承受一定的拧紧力矩或者轻微的外力磕碰时，不会出现脆性开裂的问题，表层镀锌层能隔绝潮湿环境、普通水汽对管件基体的侵蚀，延长在明装或者暗埋环境下的使用寿命，不需要额外做表面防腐处理就能直接投入使用。两端的连接部位做了加厚的凸缘结构，一方面是增强连接位置的结构强度，避免螺纹或者承插部位受力时出现管壁破裂，另一方面凸缘的台阶尺寸可以作为安装时的定位基准，安装时管材插入到凸缘台阶位置即可达到标准的插接深度，不需要施工人员额外测量插入深度，能有效降低安装不到位引发的渗漏风险。在实际选型应用中，这类弯管常被用于家装冷热水管路改造、小型设备循环冷却水管路、低压压缩空气分支管路的布设场景，安装时只需要匹配同规格的管材密封件，按照标准力矩拧紧即可完成密封，不需要复杂的焊接或者粘接工序，后期维护拆卸也十分便捷，局部管路改动时可以直接拆卸重复使用，不会因为单次安装就造成管件报废。建模过程中对弯管内外壁的同轴度做了严格控制，流道内壁没有多余的凸起或者台阶，避免长期使用后杂质在弯折位置堆积造成管路堵塞，外壁的圆弧曲面做了均匀壁厚处理，整个管件的壁厚偏差控制在合理公差范围内，既不会因为局部壁厚过薄造成承压能力不足，也不会因为壁厚过大造成材料浪费、整体重量超标。
