黄铜材质圆柱型侧锁式悬挂连接支架

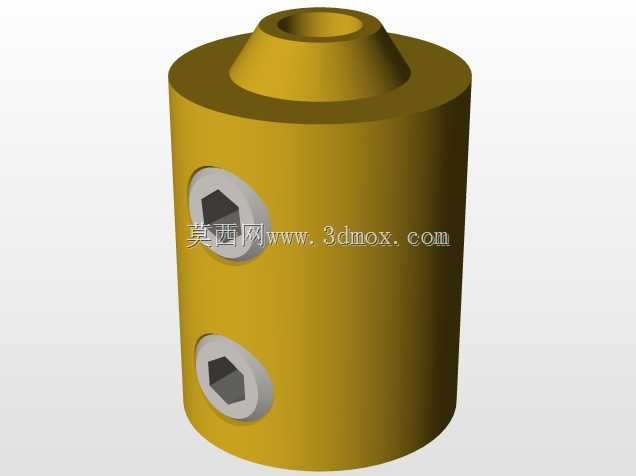

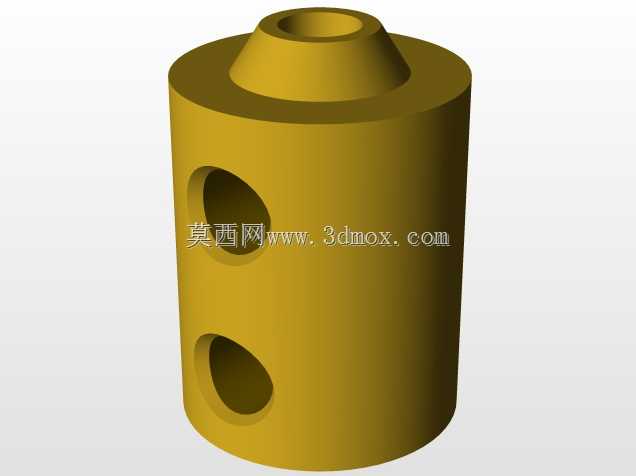

这类圆柱型侧锁式悬挂连接件，在轻工自动化输送线、小型实验工装架、光学检测设备的挂装工位上十分常见，核心作用是实现垂直杆类构件的快速接长与悬挂负载固定，相比传统螺纹对接的接长方式，侧锁结构不需要转动整根杆体，在已经布设好线材、末端装了检测头或者挂具的杆系里，调整接长位置时不会扭绞线束，也不会碰歪末端装调完成的功能件，现场装调效率能提升不少。从结构设计来看，主体采用圆柱回转体构型，外圆做了光亮黄铜表面处理，一方面黄铜材质本身的自润滑特性让锁紧螺钉顶紧时不会刮伤穿入的光杆表面，另一方面黄铜的抗锈蚀能力在普通车间环境下不需要额外做表面涂装就能满足长期使用要求，也不会像钢制件那样掉锈渣污染洁净度要求稍高的装配工位。主体上端做了内凹的锥面孔口，这个锥面不是工艺倒角，是用来适配带锥头的导向杆或者定位销，穿杆时能自动导正，不需要肉眼反复对齐孔位，在高空或者视线受阻的安装位置，这个细节能大幅降低安装对位难度。主体侧壁布置了两颗内六角锁紧螺钉，上下错位排布，不是在同一圆周截面上，这样设计的原因是单螺钉顶紧时杆体容易出现单点受力偏斜，长期受振动负载会出现松动滑移，两颗错位的螺钉顶紧时，能在杆体表面形成两个不同高度的压紧点，配合螺钉端部的凹型防滑齿，即使在有持续小幅振动的输送线工位，也能保证连接位置不发生滑移，不会出现挂装部件下坠偏移的问题。安装边界方面，主体外圆直径适配常规的12mm、16mm安装夹座，不需要单独定制配套卡箍，上端锥孔大端直径和主体外圆保持同轴，穿装的光杆直径适配8mm标准圆杆，这是自动化工装里最常用的光杆规格，能直接和市面上的标准支撑杆、万向臂配件通用互换。锁紧螺钉采用标准M3内六角紧定螺钉，现场维护时用普通内六角扳手就能操作，不需要特殊工具。设计时特意把螺钉孔的位置做了沉台处理，螺钉拧紧后端面不会突出主体外圆，安装到夹座里时不会因为螺钉突出出现卡滞，整根圆柱外圆都能和夹座内孔完全贴合，夹紧受力更均匀，不会出现局部应力集中导致的主体变形。实际使用中，这类支架除了悬挂挂具、检测头，也可以用来做小型气路、油路的分线固定座，把管路穿入中心孔后用侧螺钉锁紧，能替代多个管夹的作用，在紧凑的工装空间里能节省不少安装位置，整体结构没有冗余设计，所有构型都服务于快速装调、可靠锁紧、通用互换这几个核心的现场使用需求，没有多余的装饰性结构，完全是面向工业装调场景的实用化设计。
