机用彩色块式夹紧虎钳结构设计

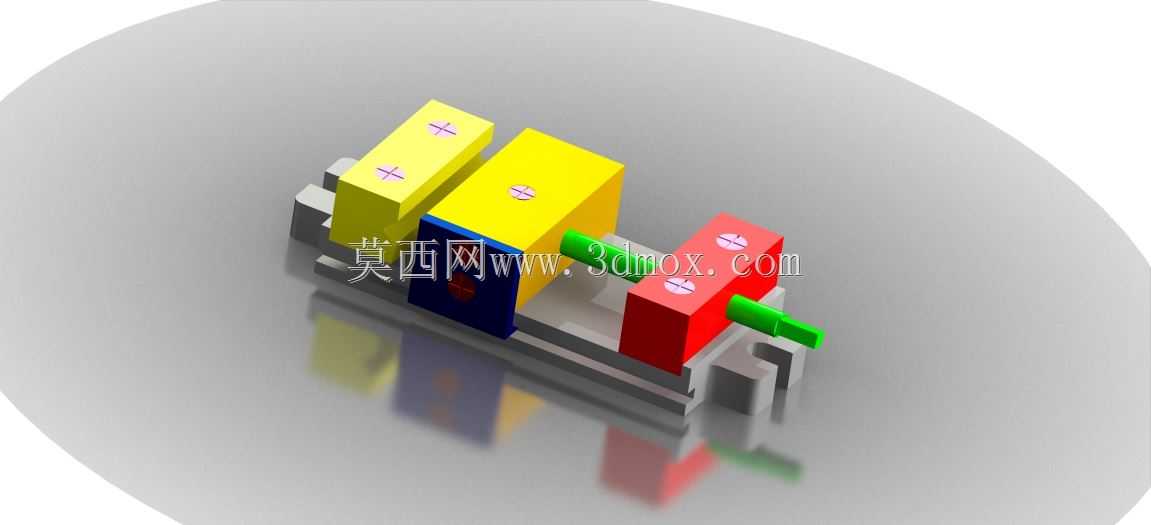

这款虎钳的结构设计完全围绕机加工工位的实际装夹需求展开，日常在普通铣床、小型钻床、台式磨床的工位上，承担小型金属工件、非金属样件的夹紧固定作业，是车间工位上最基础也最高频使用的工装之一。从功能特性来看，它采用丝杠传动的手动夹紧结构，转动伸出钳体的绿色操作杆就能带动活动钳身沿底座导轨做直线往复运动，配合固定钳身实现对工件的夹紧与松脱，钳口位置设计有可更换的压块结构，不同颜色的压块对应不同的装夹接触面，黄色压块适配平整毛坯面的大接触面积装夹，红色压块带定位槽可适配轴类、小异形件的定位装夹，深蓝色压块为软质接触面，可避免装夹时刮伤已加工的光洁工件表面，能覆盖工位上80%以上的小型零件装夹场景。设计过程中优先考虑了装夹的稳定性，底座采用一体化的铸铁式结构设计，底部预留了标准的T型槽安装位，可直接固定在机床工作台的T型槽上，安装边界完全匹配常规小型机床的工作台槽距，不需要额外制作转接板就能完成安装固定，钳身的导轨面做了限位结构，活动钳身移动全程不会出现侧向偏移，保证夹紧力始终垂直作用在工件装夹面上，不会出现装夹歪斜导致的加工尺寸偏差。外形尺寸上控制在小型工位工装的适配范围内，钳身总长度不超过300mm，最大开口距离可覆盖150mm以内的工件装夹，整体高度控制在120mm以内，不会在钻削、铣削作业时干涉刀具的进给行程，操作杆的伸出长度经过人体工程学校核，手动转动时不需要借助加力杆就能输出足够的夹紧力，同时不会因为力臂过长导致操作时磕碰工位周边的工具。结构拆分上做了模块化设计，钳身、丝杠、压块、底座都可以单独拆卸更换，日常维护时只需要定期给丝杠传动副加注润滑脂，清理导轨面的切屑就能长期保持装夹精度，压块磨损后不需要更换整个钳体，单独更换对应压块就能恢复装夹性能，大幅降低了工位工装的维护成本。在实际使用场景中，除了常规机加工工位，也可用于钳工划线、小型零件装配、样件检测时的工件固定，不同颜色的压块也能帮助工位操作人员快速区分装夹类型，减少选错钳口压块导致的工件损伤问题，底座的反光面设计也方便在划线作业时观察工件的基准对齐情况，提升装夹找正的效率。
