六十米六十吨级架桥作业起重设备结构

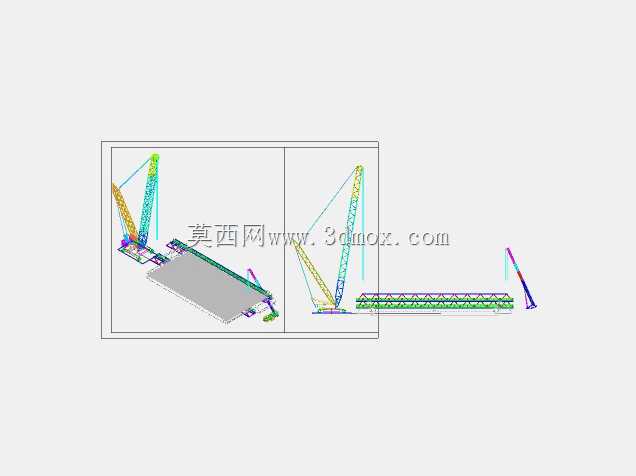

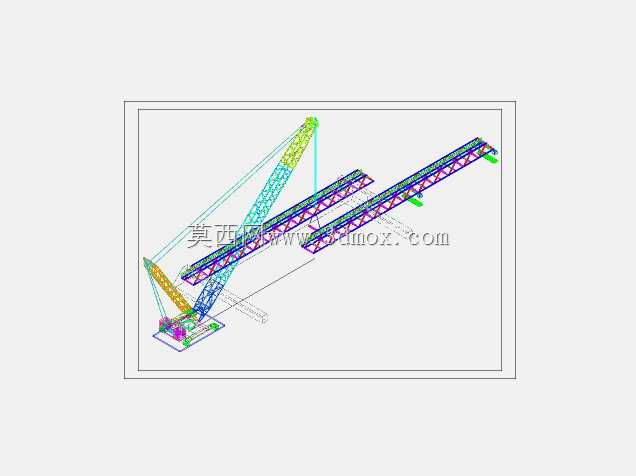

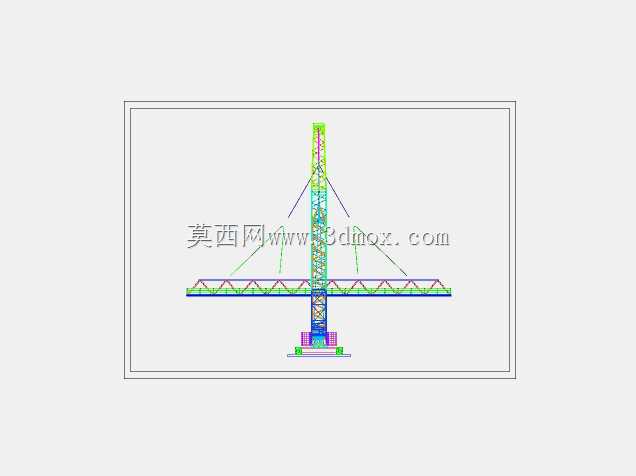

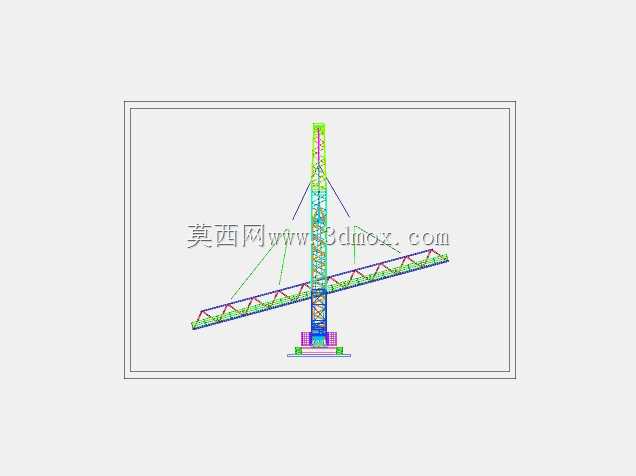

这套架桥起重结构主要面向跨河、跨谷以及干线交通节点的大跨度桥梁架设场景，在预制梁段的转运、对位、落位全流程作业中承担核心吊装功能，适配六十吨级整孔预制梁段的施工作业需求，最大作业覆盖半径可达六十米，能够在不额外铺设临时作业通道的前提下，完成从梁段运输位到桥位安装点的全范围覆盖，大幅减少桥梁施工中的临时工程投入。从结构设计逻辑来看，整套设备采用双吊点协同起升的布局思路，主臂架采用桁架式格构结构，在保证整体结构刚度、控制长悬臂作业下挠度的同时，尽可能降低自重载荷，减少对已架设梁段的承重压力；支腿结构采用可滑移的铰接设计，能够沿着已铺设的桥面轨道逐段向前推移，不需要在作业过程中反复拆解重组，适配连续梁段的逐跨架设节奏。设备的起升机构配置了独立的打滑监测结构，能够在吊重起升、变幅过程中实时监测卷扬机构的运行状态，一旦出现钢丝绳与卷筒间的相对滑移，会立刻触发制动联锁，避免吊重下坠引发的施工风险，这一设计在大吨位、大起升高度的架桥作业中尤为关键，毕竟长距离起升过程中钢丝绳的张力波动、卷筒衬垫磨损都可能诱发滑移问题，直接威胁作业面的人员与设备安全。从安装边界来看，整套设备的下部走行机构宽度适配常规公路、铁路预制梁的顶面宽度，不需要对已架设梁面做额外的预埋改造，支腿的支撑点位置对应梁段的受力主筋分布区域，避免局部载荷过大造成梁面混凝土破损；臂架在完全收拢的运输状态下，整体外廓尺寸满足大件运输的道路限界要求，能够通过常规的平板拖车完成不同施工点位的转场，不需要对沿途道路做特殊拓宽处理。在实际作业过程中，这套设备可以配合梁段运输台车完成喂梁、吊梁、横移对位、落梁的全流程动作，双吊点的位置可以根据梁段的重心分布做横向调整，适配不同宽度、不同截面形式的预制梁段吊装，不需要额外更换吊具结构；变幅机构采用钢丝绳牵拉配合液压锁止的双重固定模式，在臂架调整到指定作业角度后，机械锁止结构会承担主要的载荷保持作用，避免液压系统泄漏引发的臂架回落问题。整套结构的连接节点大量采用销轴铰接形式，在现场组装时不需要复杂的焊接作业，仅通过起重设备配合人工定位即可完成拼接，能够有效缩短现场的组装周期，适配桥梁施工快节奏转场的作业特点。
