多凸点槽型金属钣金安装支座结构

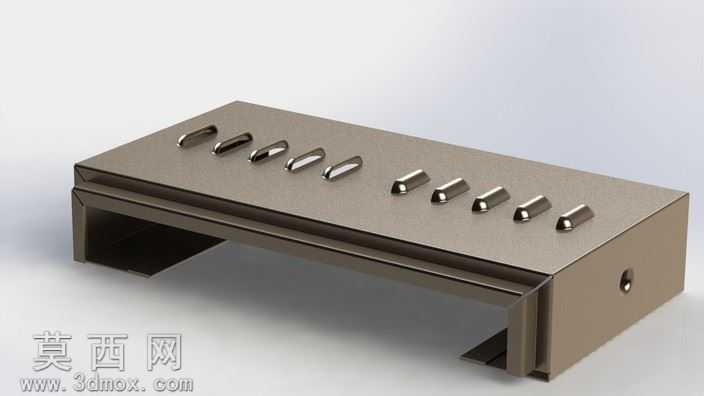

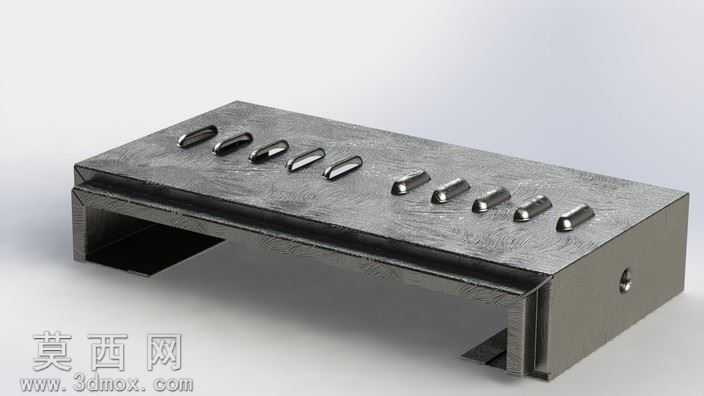

该钣金构件采用三维参数化建模方式完成整体设计，建模过程严格遵循钣金加工工艺逻辑，从基础金属板材的草图绘制开始，先确定主体矩形板材的轮廓尺寸，通过基体法兰特征生成初始板件，再依据安装配合需求绘制两侧折弯边线，利用钣金折弯特征生成两侧向下的U型支撑槽结构，折弯处预留合理的工艺圆角，避免实际加工时出现应力集中或板材开裂问题。构件顶面的多组凸点结构采用成型工具特征完成建模，先区分长椭圆凸点与圆头凸点的排布规律，按照等距排布原则定位每一处凸点的坐标，通过成型冲压特征模拟实际钣金冲压加工的成型效果，保证凸点的凸起高度、过渡弧度完全符合冲压工艺的成型极限，避免出现板材拉伸破裂的设计缺陷。构件侧面的定位小孔采用钣金切除特征完成，孔位与支撑槽的位置经过装配干涉校验，确保后续装配时能够与配套紧固件精准配合。材质设定上选用常用的冷轧钢板材质，渲染时赋予金属哑光磨砂质感，调整环境光与反射参数还原真实金属板材的表面肌理，折弯处的接缝、凸点的冲压过渡面都做了细节处理，让渲染效果贴近实际钣金加工后的成品状态。设计过程中充分考量了该构件的装配适配性，两侧的U型支撑槽可直接卡接在配套型材的安装位上，顶面的多组凸点可起到定位、防滑、增加接触摩擦力的作用，无需额外焊接定位柱即可实现与上方配套部件的快速对位，整体结构无多余冗余设计，所有特征均可通过常规钣金下料、折弯、冲压工序完成加工，无需特殊定制加工设备，能够有效降低实际生产的制造成本，同时建模过程中保留了所有特征的参数化属性，可根据实际安装需求快速调整板材厚度、凸点间距、折弯高度等关键尺寸，适配不同规格的安装场景。
