水轮机转子叶片轮组结构三维设计

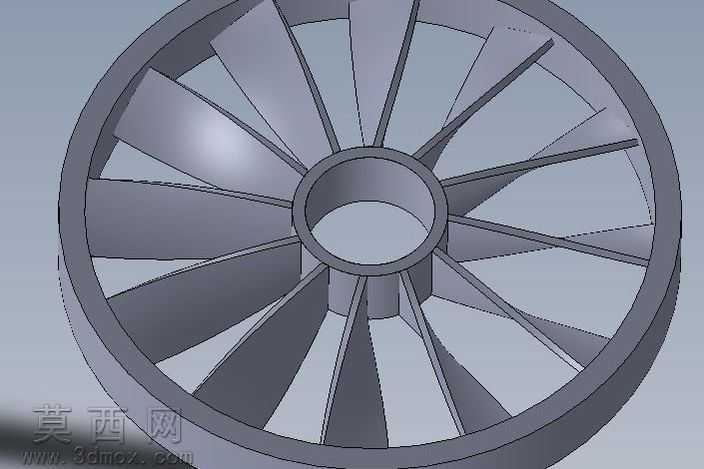

本作品为水轮机核心转轮部件的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先搭建整体装配基准框架，再拆分各结构特征逐一完成建模。首先构建中心轮毂的基准特征，以旋转凸台命令生成带中心通孔的轮毂基体，轮毂外侧设置与叶片根部适配的安装定位面，保证每片叶片的安装角度、径向伸出长度完全一致，避免后续装配出现错位偏差。叶片部分采用曲面建模与实体加厚结合的方式完成，先绘制叶片翼型截面的轮廓草图，通过投影曲线将不同高度的翼型轮廓映射到对应径向位置，再使用放样曲面命令生成连续顺滑的叶片型面，曲面完成后进行加厚处理生成实体叶片，叶片与轮盘、轮毂的衔接位置做了平滑过渡处理，消除应力集中的尖锐棱角，符合流体机械的结构设计要求。外侧轮缘采用环形旋转特征建模，轮缘内侧与叶片外端精准贴合，形成完整的封闭转轮结构，整体装配完成后进行干涉检查，确认所有零件之间无干涉、无间隙，装配关系完全符合实际生产的装配逻辑。材质渲染阶段，整体赋予金属结构钢材质，调整材质的粗糙度、金属度参数，模拟实际铸钢部件的哑光金属质感，渲染时添加柔和的环境光，清晰展现叶片的曲面弧度、轮毂的台阶结构以及轮缘的环形轮廓，所有结构的尺寸比例均参考实际水轮机转轮的设计规范设定，叶片的安装角度、翼型曲率均经过结构合理性校验，既满足流体过流的曲面顺滑要求，也保证整体结构的刚度与强度，可用于水轮机结构教学、原理演示以及后续的有限元分析、流体仿真等工作，模型的特征树保留完整的建模步骤，可根据实际需求调整叶片数量、翼型参数、轮毂直径等关键尺寸，快速生成不同参数规格的水轮机转轮模型。
