华为P8分体式适配手机保护壳结构设计

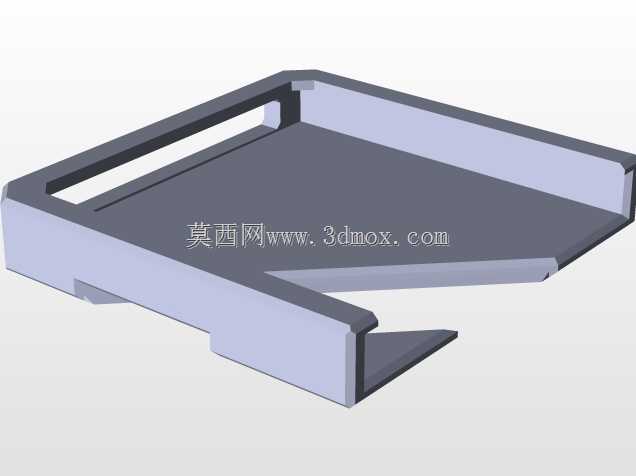

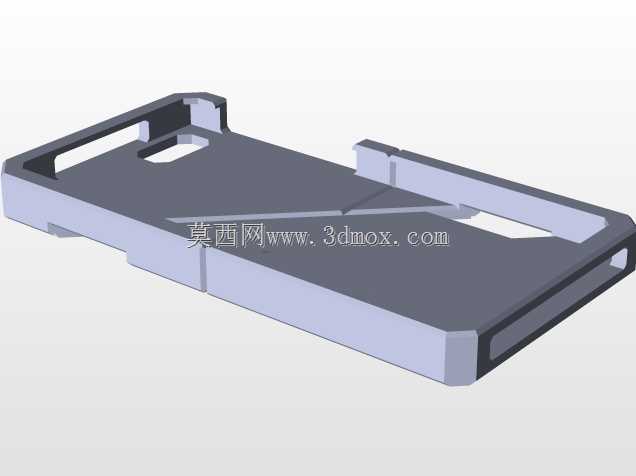

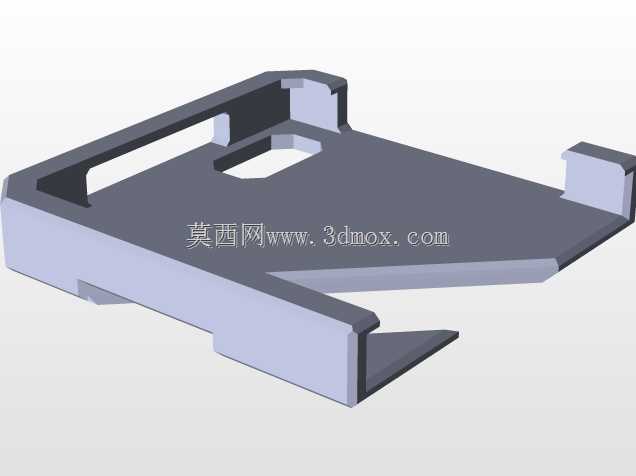

　　这款手机保护壳采用三模块拼接的结构形式，完全围绕华为P8的机身外轮廓做适配设计，日常使用场景覆盖手持握持、桌面放置、口袋收纳等多数手机使用工况，核心作用是在手机意外跌落、与硬物剐蹭时，通过壳体自身的形变吸收冲击能量，避免手机中框、后盖出现磕碰掉漆甚至碎裂的问题。从结构设计逻辑来看，拆分式的三个部件并非随意划分，每一段的拼接边界都对应手机机身的应力薄弱区域：靠近摄像头开孔的上段壳体做了局部加厚处理，刚好包裹住手机后置镜头的凸起边缘，镜头位置预留的开孔尺寸比镜头外廓大0.3mm，既不会遮挡拍摄视野，也能保证手机平放在桌面时镜头不直接接触台面；中段壳体覆盖手机电池区域的背部，表面做了微弧过渡处理，完全贴合手掌握持时的自然弧度，

　　长时间握持不会出现硌手的问题，同时该段的侧壁厚度控制在1.2mm，不会过度增加机身整体宽度，保证握持时的尺寸手感接近裸机状态；下段壳体对应手机底部的扬声器、充电接口位置，预留的开口边缘做了0.2mm的倒角处理，避免插拔充电线时接口边缘与壳体发生剐蹭，同时开口的尺寸适配主流第三方充电线头的外廓尺寸，不会出现原装线能插入、第三方线材卡滞的问题。安装边界方面，整个壳体的内轮廓尺寸比华为P8的实际外廓尺寸大0.15mm，属于小间隙过盈配合的设计范畴，安装时只需将三个模块依次对准手机对应位置卡入即可，拼接处的接缝间隙控制在0.1mm以内，既不会出现拼接错位的问题，也不会因为间隙过大导致日常使用中积灰。壳体的边角位置全部做了R2.5的圆角过渡，

　　对应手机本身的圆角轮廓，跌落时边角位置的冲击可以通过圆角的弧形结构分散到整个壳体侧壁，避免应力集中导致壳体开裂。侧壁的按键位置做了一体化的凸起按键设计，凸起高度比壳体表面高0.8mm，按压力度控制在15N左右，和裸机按键的按压反馈基本一致，不会出现按键偏硬、按动无反馈的问题。考虑到3D打印制作的适配性，整个壳体的壁厚均匀控制在1.2-1.5mm之间，没有出现壁厚突变的结构，打印时不会因为冷却速率不一致出现翘曲变形的问题，同时所有的内侧棱边都做了0.1mm的脱模斜度，不管是采用FDM还是光固化工艺打印，都能顺利完成制作，不需要额外做支撑结构的后处理。日常使用中，这种分体结构相比一体式手机壳还有一个明显优势，

　　就是如果某一段壳体出现磕碰损坏，不需要更换整个保护壳，只需重新打印对应损坏的模块即可替换，大幅降低了使用成本。壳体背部的开槽设计并非装饰作用，一方面可以减少壳体整体的材料用量，降低打印成本，另一方面可以提升手机背部的散热效率，长时间运行高负载应用时，热量可以通过开槽位置快速散出，不会因为壳体包裹导致热量堆积。拼接位置的卡扣结构做了梯形止口设计，卡入后不会因为日常的轻微磕碰出现模块松脱的问题，拆卸时只需从边角位置轻轻撬动即可分离模块，不会因为卡扣过紧导致拆卸时刮花手机中框。
