适配GoPro相机的轻量化万向节支架

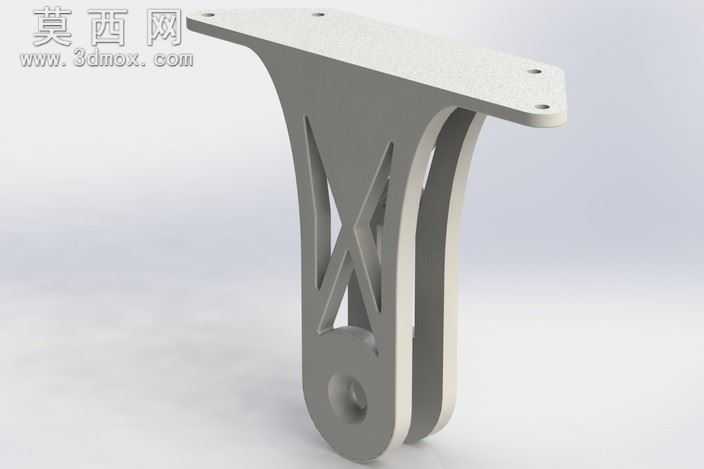

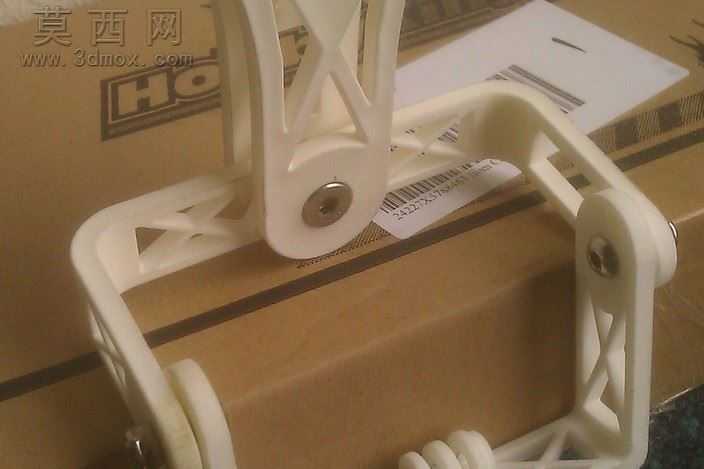

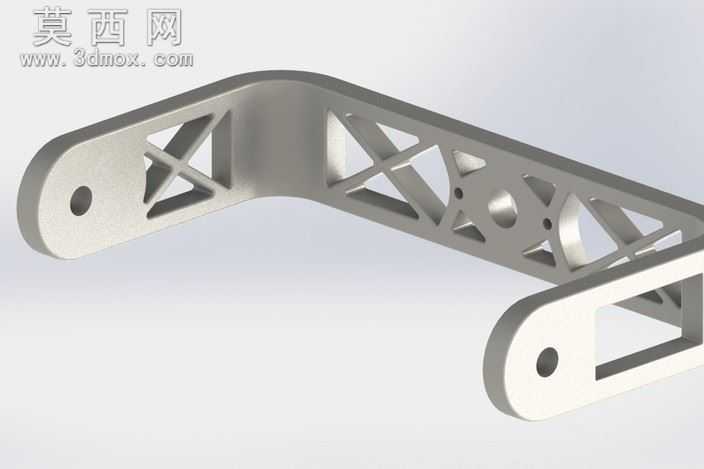

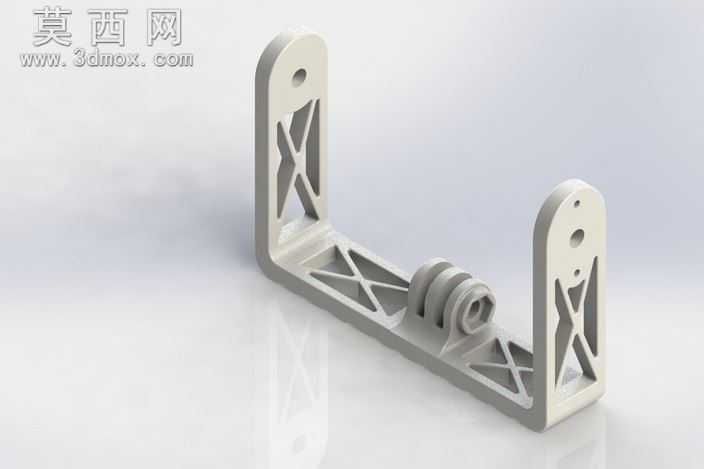

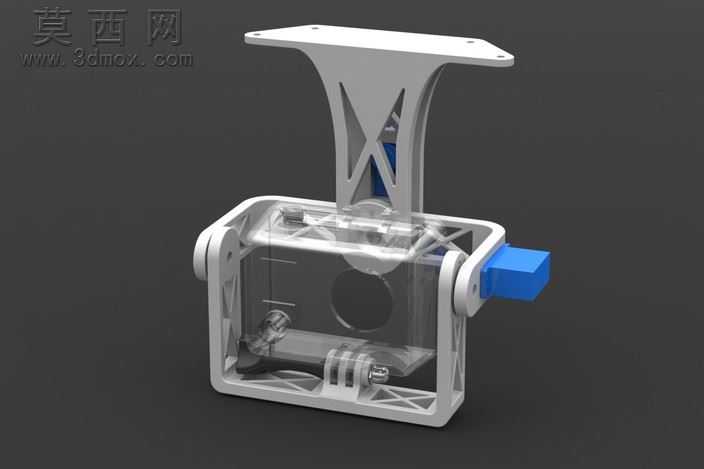

本作品是专为GoPro运动相机设计的第二代万向节支架结构，整体采用镂空框架式设计思路，在保证结构强度的前提下最大化削减材料用量，适配10×20mm规格的sub-micro微型伺服舵机，可直接搭载于航拍无人机平台实现相机角度的灵活调整。建模阶段针对3D打印的工艺特性做了专项优化，整体结构拆分为顶部安装挂架、中部铰接支架、底部相机容纳框三个核心模块，各模块之间通过销轴铰接实现俯仰、横滚两个维度的转动自由度，铰接位置预留了标准的舵机安装位，可直接嵌入微型伺服舵机实现电控角度调节。顶部挂架采用X型镂空加强筋设计，既保证了与无人机挂载平台连接的结构刚性，又避免了实心结构带来的多余重量，挂架两端预留对称的安装孔位，可适配多数航拍无人机的底部挂载接口。底部相机容纳框采用全包式镂空框架结构，框体边缘做了圆角过渡处理，既可以稳固包裹GoPro相机避免拍摄过程中出现松动脱落，又不会遮挡相机镜头与侧边操作按键，框体侧面预留了舵机连接的凸台结构，与中部支架的铰接位精准对齐，保证转动过程顺滑无卡滞。设计过程中针对初代版本的使用痛点做了多项迭代优化：一是调整了铰接孔的孔径公差，针对3D打印过程中材料冷却收缩导致的孔径偏差问题，将铰接孔的设计孔径做了针对性补偿，打印后无需二次打磨即可实现销轴的顺畅装配；二是优化了整体的重心分布，将舵机安装位置向整体结构的重心点靠拢，减少伺服舵机转动时的负载力矩，提升角度调节的响应速度与运行稳定性；三是在框架的受力位置增加了细微的加强筋结构，避免3D打印薄壁结构在受力时出现断裂变形。渲染阶段采用半透明材质展示框架内部的舵机安装空间，清晰呈现内部的传动结构布局，金属质感的渲染效果直观体现结构的工业设计质感，所有安装孔位、铰接间隙都按照实际装配尺寸精准建模，可直接导出STL格式进行3D打印制作，也可根据实际使用需求调整安装孔位尺寸适配不同的挂载平台。
