透明柄红尾接触式电源测电螺丝起子

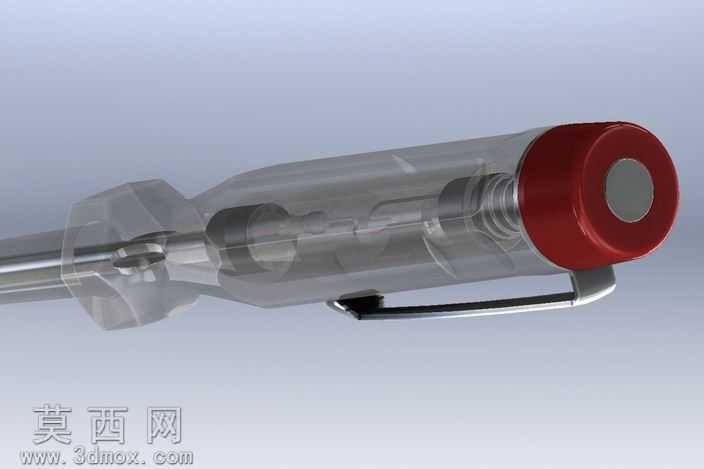

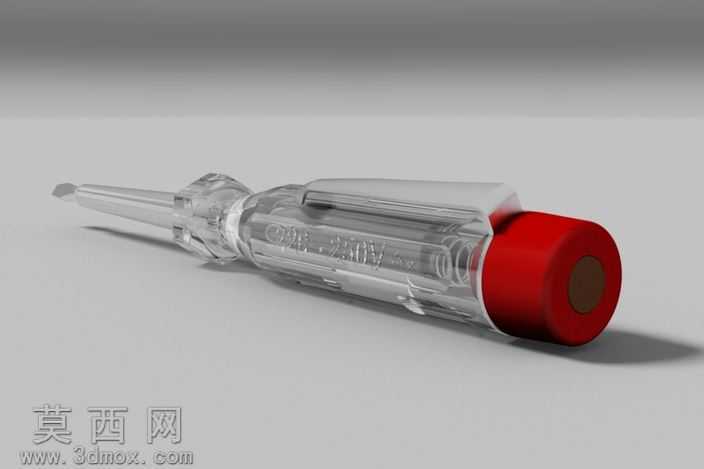

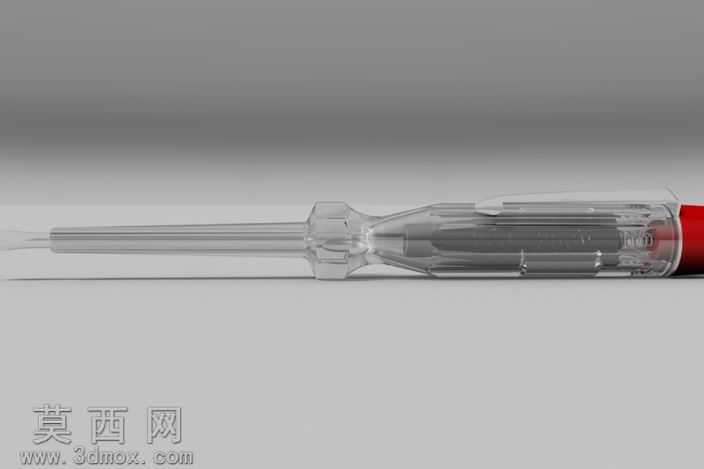

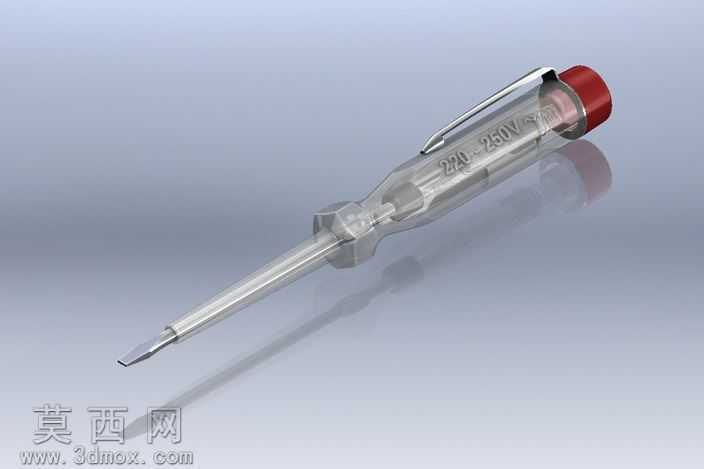

本模型为接触式电源测试螺丝起子，也就是日常电工作业常用的测电螺丝刀，建模过程以实物测绘尺寸为基准，采用SolidWorks完成全参数化建模，整体比例严格参照市面常规家用测电笔规格，总长度控制在140mm左右，最大直径16mm，符合单手握持的人体工学尺寸。建模阶段首先绘制刀杆部分的回转轮廓，通过旋转凸台生成一字批头的基础形态，对批头工作端做15度斜角切削处理，还原一字螺丝批的标准刀口结构，刀杆中段预留电阻、氖管的安装腔体定位基准，保证内部元件的装配位置准确。手柄部分采用多段回转特征叠加构建，首先生成透明PC材质的外罩基础回转体，对外罩表面做防滑凹槽的阵列切除，凹槽深度0.8mm，沿手柄周向均匀分布12条，兼顾握持摩擦力与透明材质的通透观感；手柄尾部的红色端盖单独建模，端盖表面做细微的磨砂纹理凹凸处理，端盖中心预留金属接触帽的安装位，接触帽做轻微的圆角过渡，还原金属件的圆润边缘。内部结构建模完整还原测电笔的核心功能组件：刀杆尾部依次串联限流电阻、氖管、弹簧，最终抵接尾部金属接触帽，所有内部零件均做独立实体建模，可实现虚拟装配拆解，清晰展示测电笔的电流通路结构。材质渲染阶段，透明手柄采用高透射率的PC塑料材质，调整折射率为1.58，添加轻微的雾度参数模拟普通透明塑料的半通透质感，避免完全玻璃化的失真效果；红色尾盖采用哑光ABS材质，粗糙度设置为0.6，添加细微的颗粒纹理还原注塑件的表面质感；金属刀杆与接触帽采用抛光镀铬金属材质，反射率设置为0.85，添加轻微的划痕纹理模拟日常使用的金属磨损痕迹；内部氖管采用半透明乳白玻璃材质，可设置自发光参数模拟通电时的发光效果。渲染场景采用柔和的影棚布光，主光源从侧上方45度入射，搭配底部补光消除暗部死黑，地面添加微弱的接触阴影，突出产品的轮廓立体感，整体渲染效果真实还原实物的材质质感与结构细节，可用于电工工具产品展示、装配教学演示等场景。
