DIY数控控制柜用7101钮子切换开关

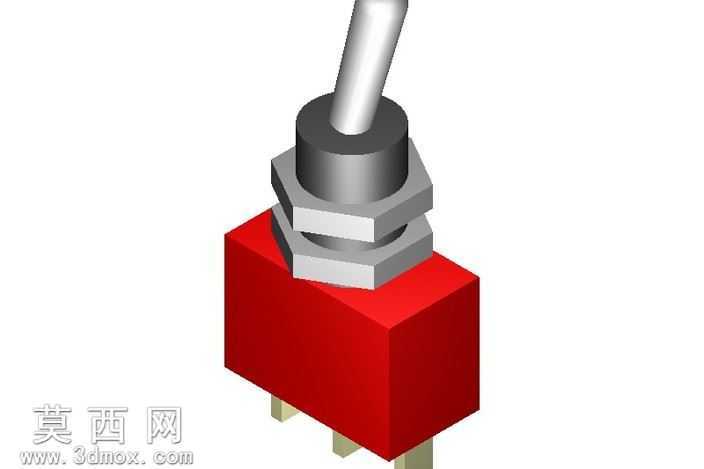

本模型为适配DIY数控控制柜使用的7101型钮子切换开关三维建模作品，建模过程中首先对实物开关进行全尺寸测绘，拆解为拨杆、锁紧螺母、安装基座、接线插脚四个核心结构模块，在三维建模环境中按照1:1的真实比例进行参数化搭建。首先构建红色方形绝缘基座部分，采用实体拉伸命令生成基座主体，对基座边角做微小倒角处理还原真实注塑件的工艺特征，基座表面赋予高饱和度哑光红塑料材质，调整材质粗糙度参数模拟酚醛树脂绝缘件的哑光质感，还原基座表面细微的磨砂纹理。随后搭建金属锁紧结构部分，上下两层六角锁紧螺母采用旋转切除与拉伸结合的方式建模，精准还原螺母的六角棱边、螺纹咬合的细节结构，金属部分赋予哑光镍镀层材质，调整金属反射参数模拟镀锌五金件的半哑光金属光泽，避免过度镜面反射失真。拨杆部分采用圆柱拉伸加顶端圆弧过渡的建模方式，还原金属拨杆的圆柱形态与顶端圆滑的操作端，拨杆与基座衔接处的黑色绝缘密封垫圈采用橡胶材质，调整材质的漫反射参数与轻微凹凸纹理，还原橡胶垫圈的防滑密封质感。底部的两个接线插脚采用薄长方体拉伸建模，还原插脚的平直形态与焊接端的细微倒角，插脚赋予黄铜镀锡金属材质，模拟真实接插件的金属色泽。建模过程中严格还原各部件的装配关系，拨杆与基座的活动间隙、螺母与基座安装螺纹的配合间隙都按照真实装配公差设置，确保模型装配逻辑符合实物的机械结构。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出红色基座与金属部件的材质对比，辅光源补全暗部细节避免结构阴影死黑，顶光勾勒拨杆与螺母的轮廓边缘，最终渲染效果清晰呈现开关的结构层次与材质质感，完整还原该款小型切换开关的外观特征与结构细节，可用于DIY数控控制柜的三维装配布局演示、电器元件库搭建、相关教学演示场景使用。
