冰棒生产用铁氟龙拳头结构注塑模具

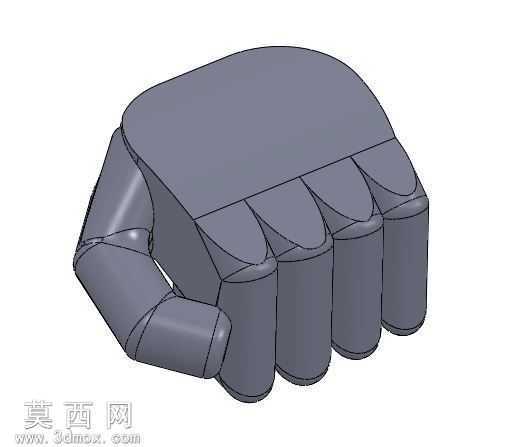

本模型为冰棒生产场景配套的拳头造型模具镶件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证曲面造型的顺滑度与结构的脱模可行性，整体造型还原握拳状态下的手部轮廓，对指节凸起、拇指弯折贴合的弧度、掌部平缓曲面都做了精细化的曲面处理，避免出现尖锐棱角与曲面断层，适配铁氟龙材质的成型特性。建模阶段先通过草绘勾勒握拳状态的正侧视轮廓线，以多截面曲面命令生成整体手部外曲面，再对每根手指的指节分界处做凹槽压印处理，还原真实握拳时的指缝间隙与指节轮廓，拇指部分单独构建弯折曲面，保证其与食指侧方、掌部边缘的贴合度自然，无生硬拼接痕迹。结构设计上充分考虑冰棒模具的使用需求，整体外轮廓做了适度的拔模斜度处理，所有曲面交接位置都做了圆角过渡，避免铁氟龙材质注塑成型时出现应力集中，同时减少脱模过程中对成型件表面的划伤。材质设定匹配铁氟龙材料的哑光浅灰质感，渲染阶段采用柔和的漫反射光源，多角度展示模型的曲面流畅度与结构细节，清晰呈现指节、掌部的造型特征，无过度光影效果干扰结构判断。设计思路围绕冰棒生产的实际使用场景展开，拳头造型作为冰棒的成型镶件，既保证造型的辨识度，又兼顾模具生产的工艺可行性，所有曲面的曲率都控制在合理区间，避免出现倒扣结构无法正常脱模，整体壁厚均匀，适配注塑成型的充模流程，减少成型缺陷的产生。模型的结构拆分也充分考虑模具的加工便利性，整体造型无复杂的内部镂空，外曲面可通过三轴铣削配合抛光完成加工，降低模具的制造成本与加工周期，适配冰棒批量生产的使用需求。
