家用开关盒注塑成型模具结构设计

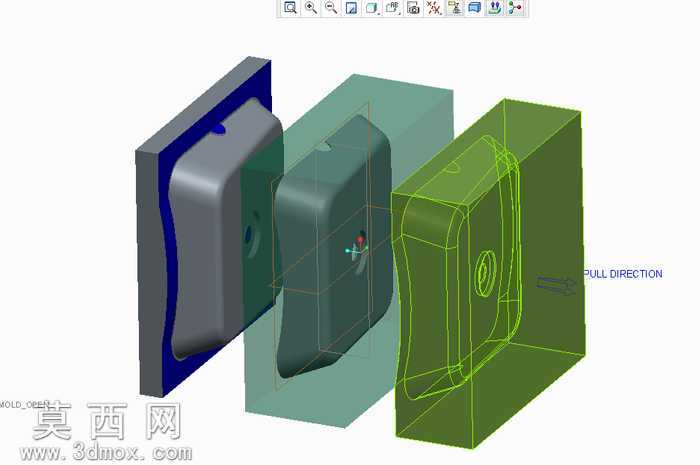

本套开关盒模具设计围绕家用开关盒塑料件的量产成型需求展开，采用三维建模软件完成全流程结构搭建，首先针对开关盒的外观曲面与内部装配结构进行特征提取，梳理塑件的壁厚分布、脱模斜度、圆角过渡等工艺参数，确保成型后塑件无缩痕、飞边等外观缺陷。建模过程中先完成开关盒塑件的实体构建，基于塑件的外轮廓曲面进行分型面设计，沿塑件最大轮廓线拆分动定模部分，图中展示的爆炸视图清晰呈现了模具的分层结构：最外侧为定模侧的型腔固定板与型腔镶件，采用深蓝色材质区分，对应塑件的外表面成型区域，型腔曲面完全贴合开关盒的外侧弧面，保证成型后外观面的光洁度；中间层为塑件本体与分型过渡结构，半透明青绿色块体直观展示了开模过程中型腔与型芯的分离空间，开模方向沿图示PULL DIRECTION轴向设置，确保开模时塑件随动模侧移动，无粘定模风险；最内侧为动模侧的型芯部分，采用绿色线框与实体结合的展示方式，型芯结构完全匹配开关盒的内部安装卡槽、定位柱等细节特征，保证成型后塑件内部尺寸满足开关组件的装配公差要求。材质设置上，模具成型零件部分采用模具钢材质的视觉表现，区分出模板、镶件、紧固结构的不同材质属性，渲染时采用半透明叠加效果清晰展示内部装配关系，无需剖切即可观察到模具各部件的配合位置。设计过程中重点考量了塑料熔体的充模流动路径，在分型面位置预留排气结构位置，避免成型时出现困气烧焦问题，同时针对开关盒的侧凹特征评估了抽芯结构的布置空间，确保模具结构紧凑、运行稳定，适配常规卧式注塑机的安装参数，整套模具结构设计兼顾了成型精度与生产效率，可直接用于后续的模具加工工艺编制。
