UCFC系列凸台圆形带座外球面轴承设计

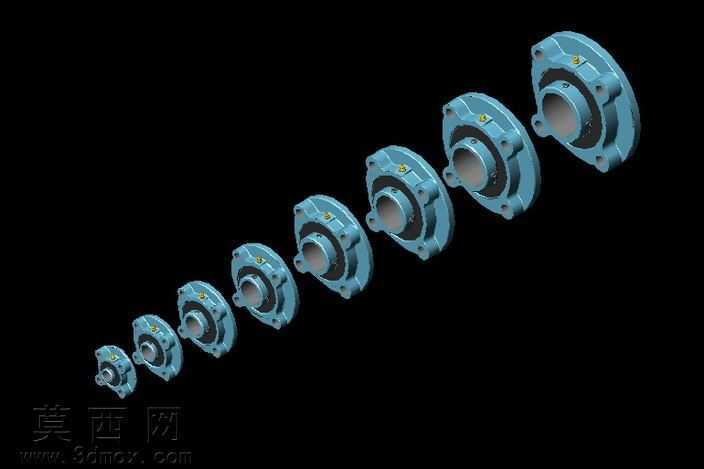

本作品为UCFC系列凸台圆形带座外球面轴承的三维参数化设计模型，采用三维机械设计软件完成全系列规格的参数化建模，覆盖该系列不同轴径的全尺寸型号，可通过参数调整快速适配不同安装工况的需求。建模过程严格遵循带座外球面轴承的行业标准尺寸规范，对轴承外圈的球面配合结构、轴承座的凸台定位止口、安装螺栓孔位、注油嘴安装位、密封端盖结构等细节均做了精准还原，确保模型的结构尺寸与实际工业产品完全一致，可直接用于装配校核、工况模拟等工程场景。渲染阶段采用工业产品常用的写实材质方案，轴承座部分赋予铸钢件喷蓝漆的哑光金属材质，还原铸件表面细微的颗粒质感与漆面均匀的色彩表现，轴承内圈、钢珠等外露金属部件赋予高硬度轴承钢材质，通过金属反光与粗糙度参数调整，体现轴承钢高硬度、低粗糙度的表面特性，密封件部分赋予黑色丁腈橡胶材质，还原橡胶件的哑光弹性质感，整体渲染效果清晰展现产品的结构层次与材质差异。结构设计上，该系列轴承采用外球面球轴承与凸台圆形铸造轴承座一体化组合结构，轴承外圈的球面结构可实现自动调心功能，能够补偿安装过程中产生的轴与座孔的同轴度误差，适配存在一定角度偏差的传动轴安装场景；凸台圆形座的定位止口可实现轴承座在安装面板上的精准定位，三个均布的安装螺栓孔提供稳定的安装固定力，整体结构兼具安装便捷性、调心适应性与运行稳定性，广泛应用于输送设备、食品机械、农业机械等各类需要传动轴支撑的工业场景。设计过程中采用系列化参数化设计思路，将轴承内径、座体外径、安装孔距、凸台直径等核心尺寸设置为可变参数，通过参数驱动即可快速生成对应规格的轴承模型，大幅提升同系列不同规格产品的建模效率，模型同时保留了各部件的独立建模特征，可根据需求拆解查看轴承内部的钢珠、保持架、密封件等细分结构，满足不同场景下的模型使用需求。
