工业用液体填料压力阀结构设计

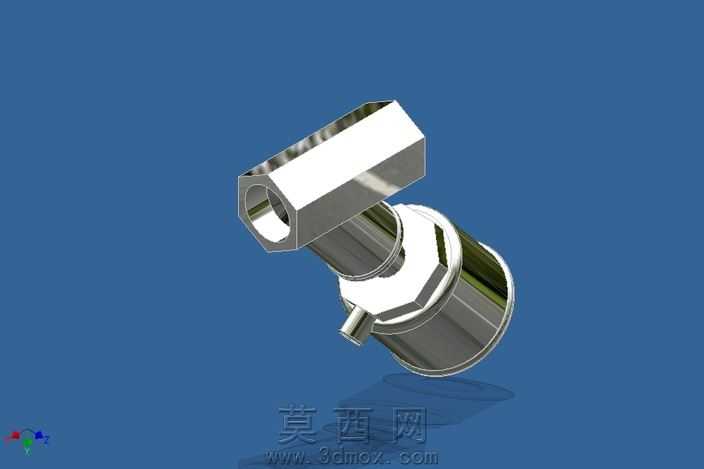

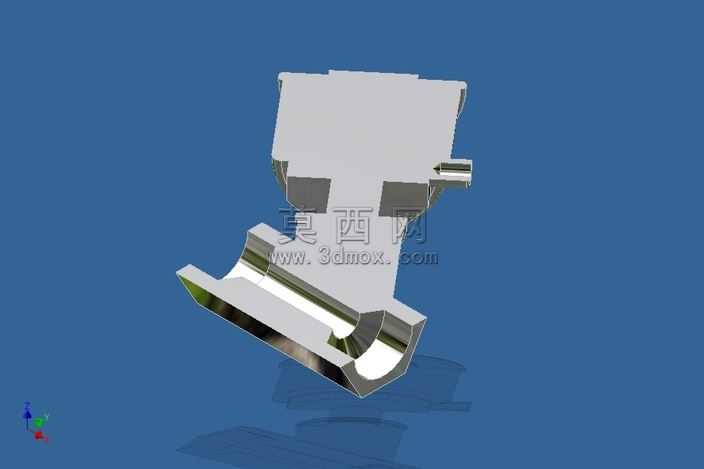

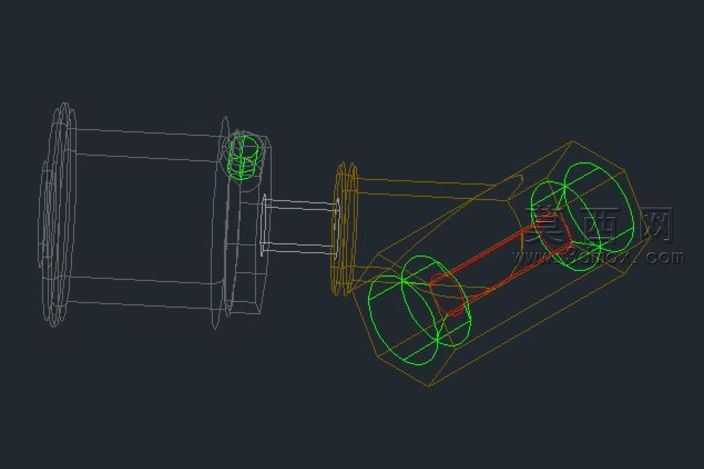

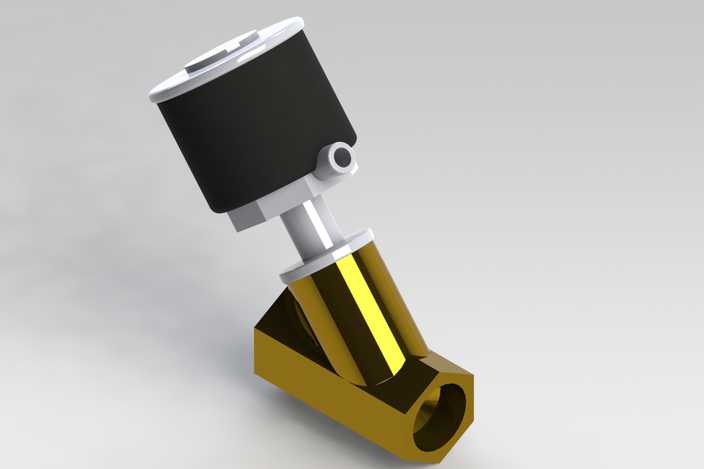

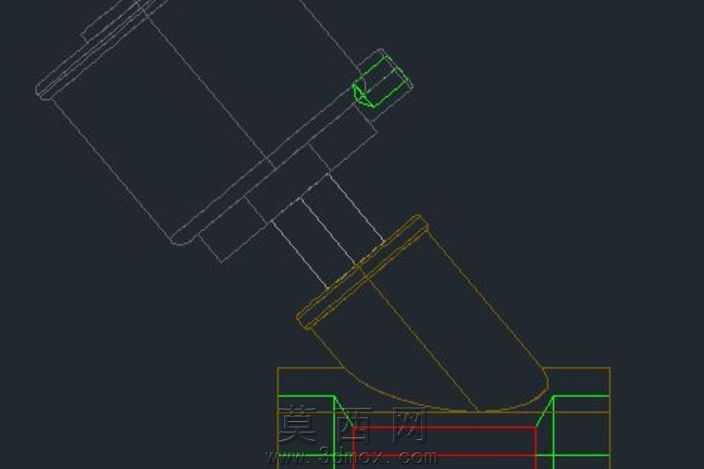

本压力阀三维模型采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对阀体的每一处结构特征都进行了精准的尺寸约束，确保模型各部件的装配关系完全符合实际工业生产的加工与装配要求。模型整体采用实体建模方式构建，首先完成阀体主壳体的基础轮廓拉伸，通过切除、倒角、拔模等特征操作还原壳体的外部造型与内部流道结构，针对阀件的连接端口做了标准化的接口尺寸设计，可适配常规工业管路的连接需求。在材质表现上，模型针对不同部件做了差异化的材质赋予，阀体主体采用金属哑光铸铁材质，调整材质的粗糙度、金属度参数还原工业金属的厚重质感，对于阀件内部的密封配合面、流体接触的流道内壁做了高光金属材质处理，模拟精加工后的金属表面效果，外部的操作连接部位则做了轻微的材质做旧处理，还原工业阀件实际使用场景下的视觉表现。渲染环节采用工作室蓝色背景布光方案，通过三点布光法搭建主光、辅光与轮廓光，主光采用偏冷的硬光突出阀体的结构棱角与金属反光，辅光采用柔光弱化阀体暗部的死黑区域，轮廓光从阀体后侧打亮边缘，将阀体与蓝色背景做出清晰的层次区分，同时在阀体下方添加柔和的投影，增强模型的空间立体感。结构设计上，该压力阀为液体填料组件配套的压力控制元件，内部集成了压力感应、流体通断调节的核心结构，阀体的上部为压力调节腔结构，中部为流体进出的主通腔，下部为管路对接的安装基座，侧部预留了外接控制接口，整体结构紧凑，在保证压力控制精度的前提下尽可能缩小了阀件的整体体积，可适配狭小安装空间内的流体管路压力控制需求。设计过程中充分考虑了阀件的加工工艺性，所有的外部棱角都做了合理的倒角处理，避免加工过程中出现应力集中问题，内部流道做了顺滑的过渡处理，减少流体流经阀件时的阻力损失，各部件的装配间隙预留合理，既保证活动部件的动作顺畅，又能满足阀件的密封性能要求，避免出现流体渗漏的问题。
