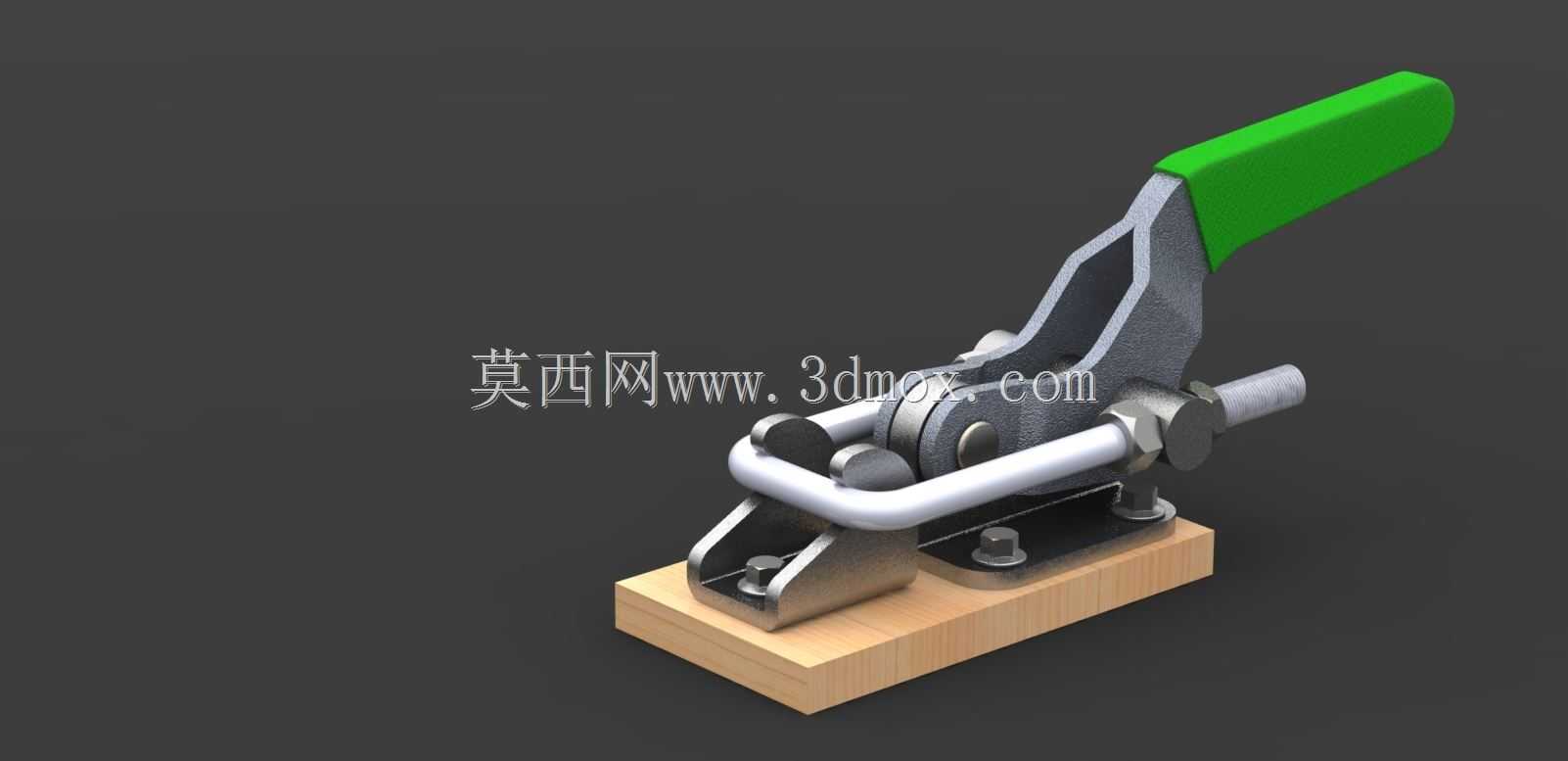

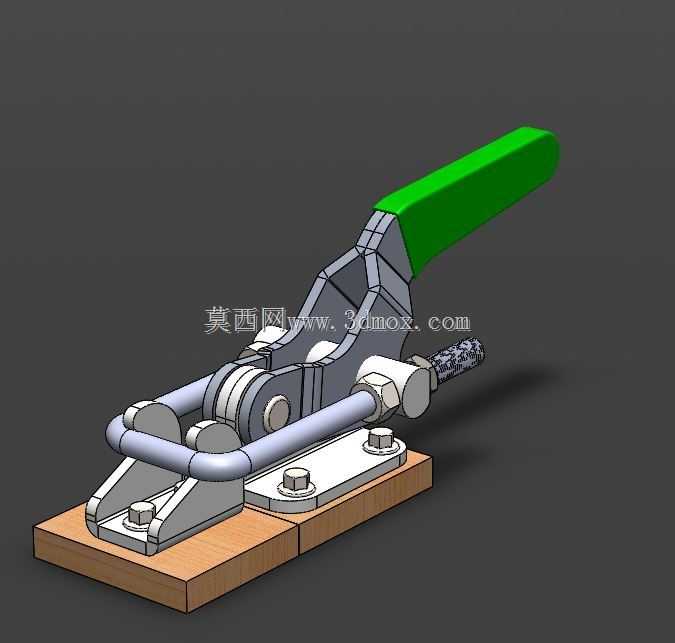

钣金加工用水平式快速压紧锁夹结构

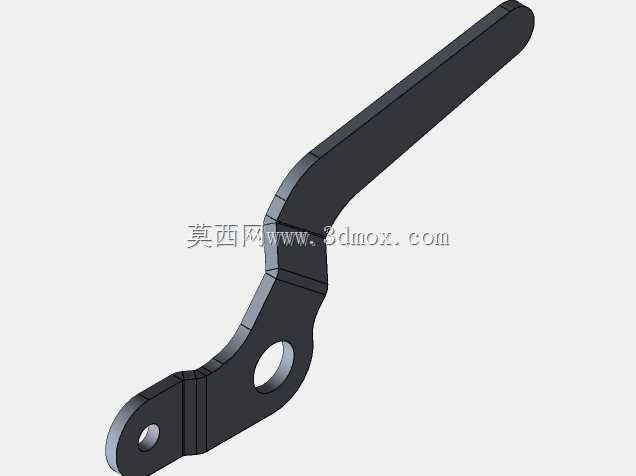

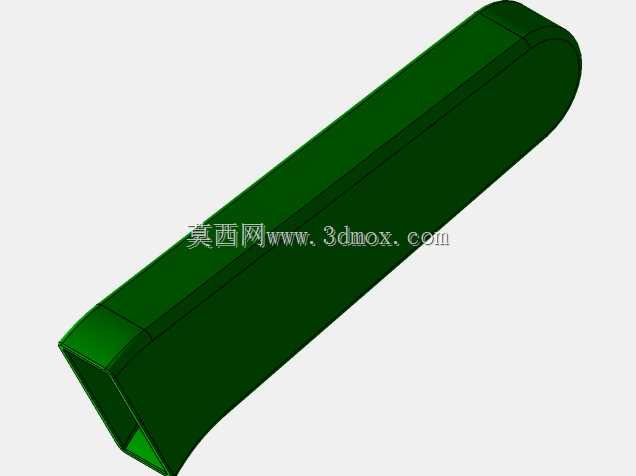

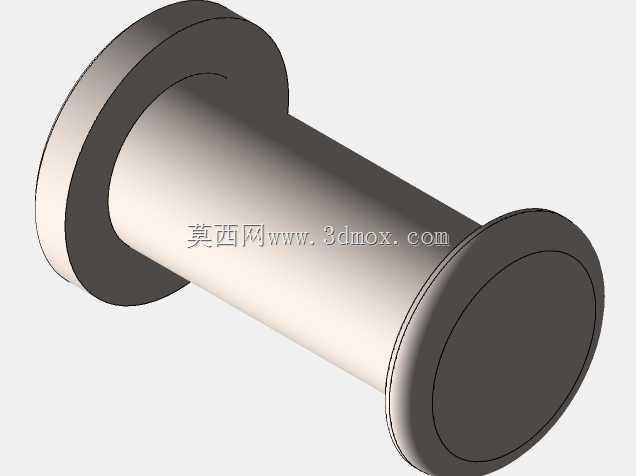

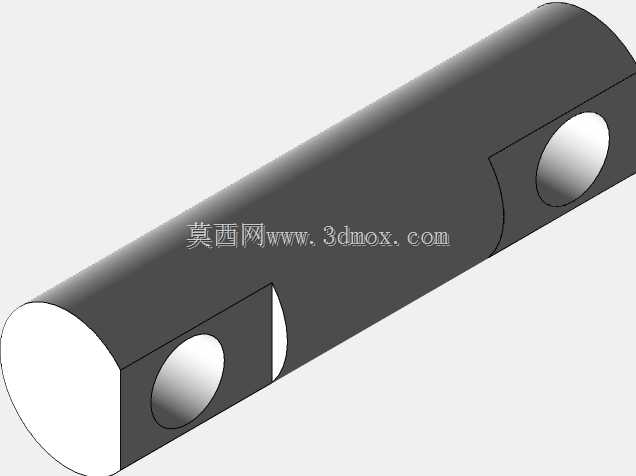

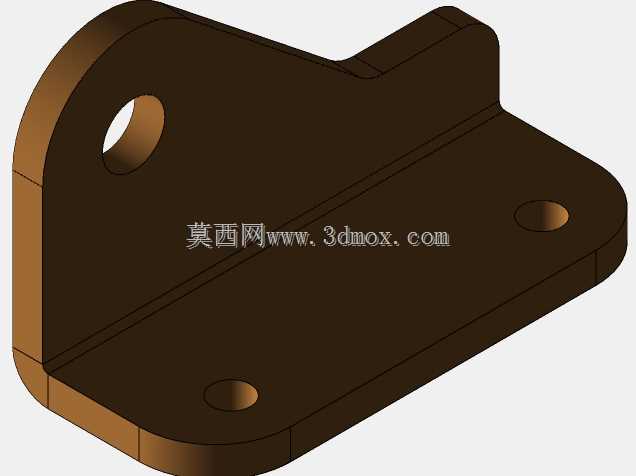

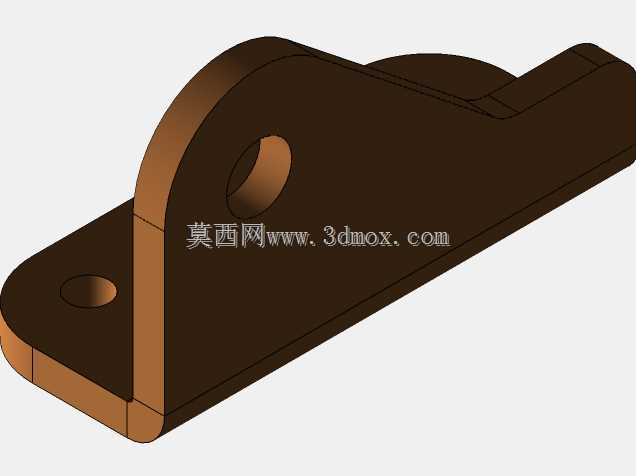

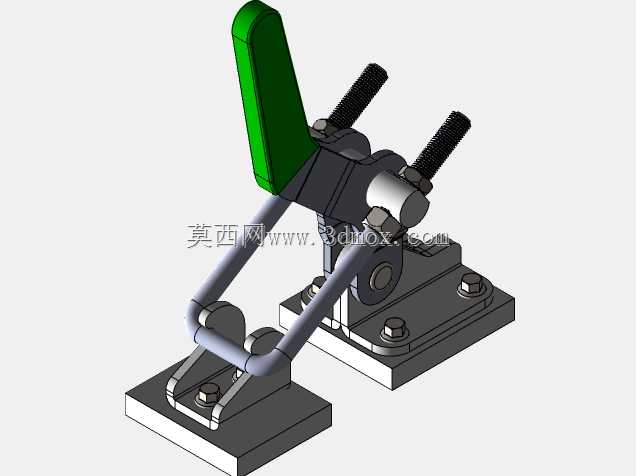

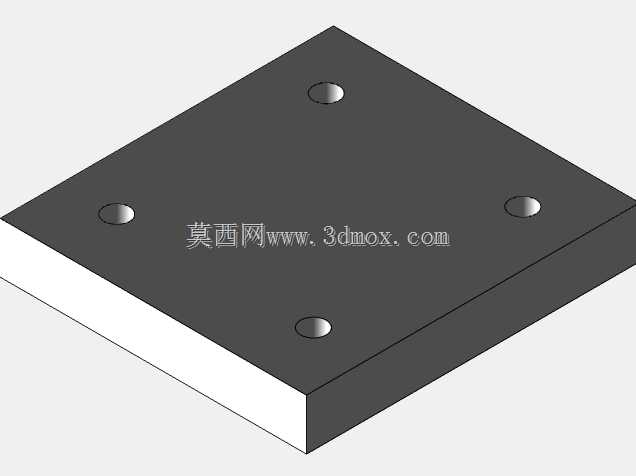

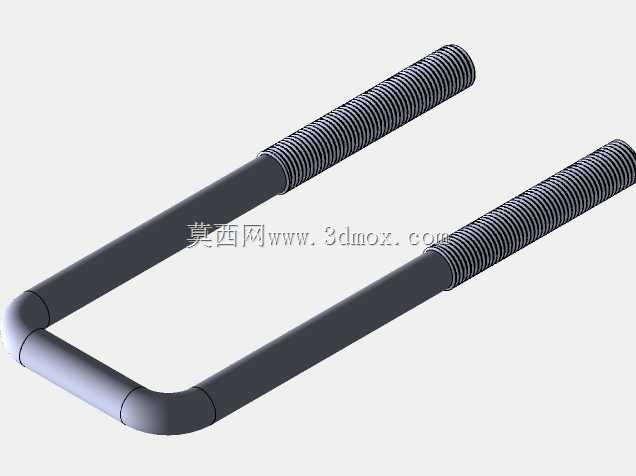

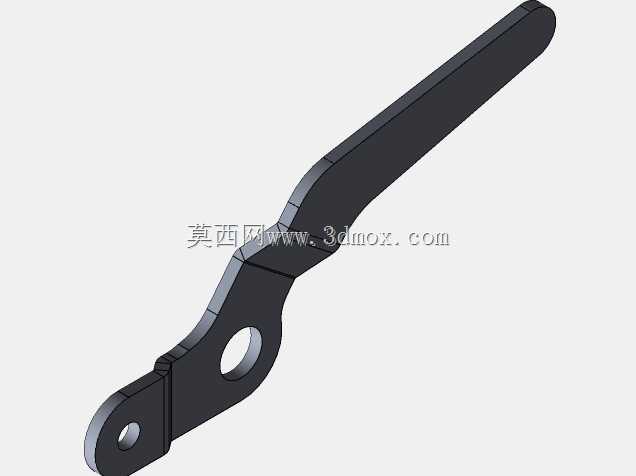

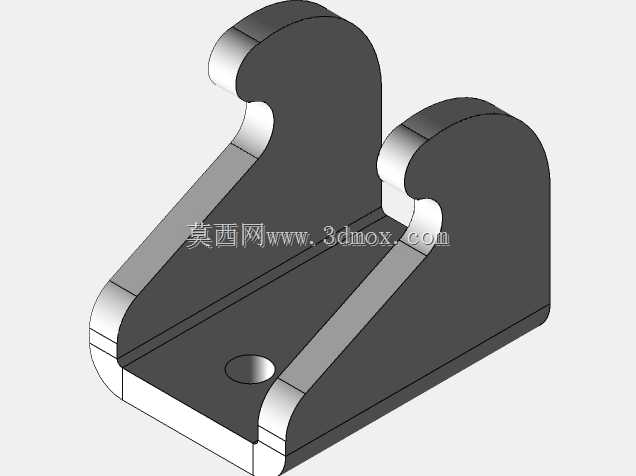

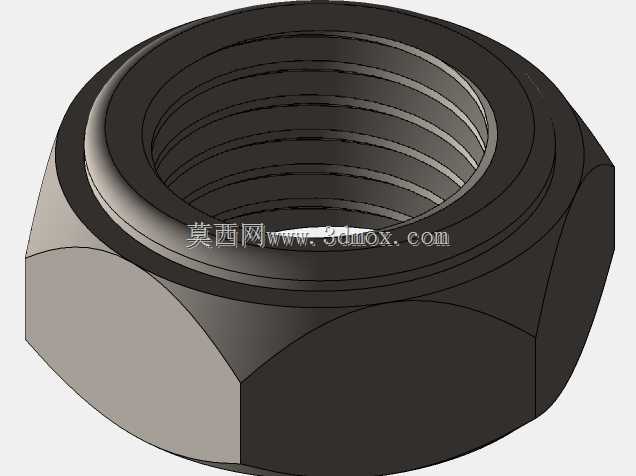

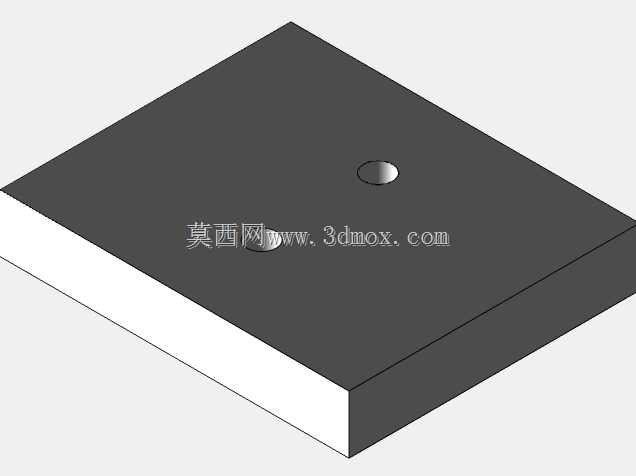

在钣金加工的工位场景里，这类手动锁夹是工位上出镜率极高的压紧元件，不管是小型钣金件的折弯定位、焊接工序的工件固定，还是台钻、攻丝机上的薄板装夹，都能看到这类结构的应用。它的核心功能是通过肘节机构的死点锁止特性，实现快速开合与大压紧力输出，操作人员扳动带防滑包覆的手柄即可完成压紧或松脱动作，单步操作耗时不到一秒，相比传统螺栓压紧的方式，能大幅缩减单件装夹的辅助时间，适配中小批量钣金件的快换加工需求。从结构设计逻辑来看，这套锁夹采用了水平式肘节传动布局，压臂为U型弯折的金属杆件，连接座通过销轴与底座、传动连杆形成铰接副，当手柄扳动到锁止位置时，传动连杆与压臂的铰接点会越过肘节机构的力臂死点，此时即便工件受到加工过程中的振动、切削力反向作用，锁夹也不会自行松脱，能持续输出稳定的压紧力。底座部分设计了两个沉头安装孔，可通过螺栓直接固定在木质或金属工装台面上，安装时需要注意预留手柄的扳动空间，手柄完全张开时的回转半径要避开工位上的其他工装与操作人员的操作区间，避免动作干涉。压头部分采用可调式螺杆结构，端部带橡胶防滑垫，可根据被压紧钣金件的厚度调整螺杆伸出长度，适配0-40mm厚度范围内的工件装夹，橡胶垫既能增大与工件表面的摩擦力防止压紧时滑移，也能避免压头直接接触钣金表面造成压痕，影响工件外观质量。这类锁夹的压紧力输出与手柄长度、连杆力臂比直接相关，这套结构的力臂比经过匹配设计，操作人员施加正常的握力即可输出数百牛的压紧力，足够应对常规钣金加工中的定位需求，不会出现压紧力不足导致工件移位的问题。在实际工位布置时，通常会根据工件的外形尺寸，在工装台面上布置2-4个同规格锁夹，从多个方向对工件进行限位压紧，针对异形钣金件还可以调整压头的朝向与伸出长度，适配不同轮廓的工件装夹，不需要额外制作定制化的复杂工装，能有效降低中小批量生产的工装制作成本。结构上所有铰接销轴都做了淬火处理，提升反复扳动过程中的耐磨性能，长期使用也不会出现铰接间隙过大导致的锁止松动问题，手柄部分的包覆层采用耐油防滑材质，即便操作人员手上沾有切削液、油污，也能稳定扳动手柄，不会出现打滑脱手的情况。
