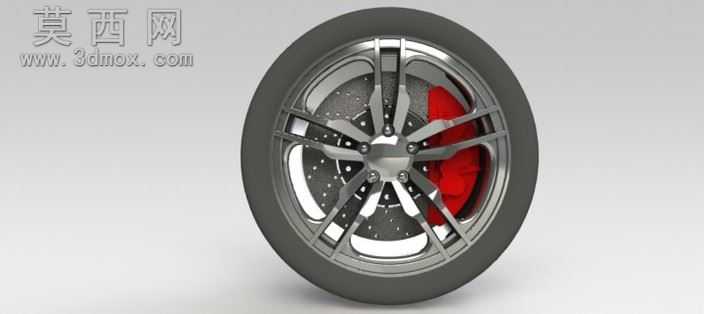

汽车合金轮毂带轮胎刹车组件设计

本作品为汽车行走系统核心组件的三维设计方案，完整还原了合金轮毂、橡胶轮胎与盘式制动系统的装配结构，建模过程严格遵循乘用车零部件的实际尺寸比例与装配逻辑，可用于汽车结构教学、改装方案演示、零部件选型参考等场景。建模阶段采用自底向上的装配设计思路，首先完成单个零部件的独立建模：轮胎部分通过曲面放样生成胎体轮廓，再通过阵列特征刻画胎面的排水沟槽与防滑花纹，还原橡胶轮胎的真实外观细节；合金轮毂采用多辐条镂空设计，通过旋转凸台生成轮毂基体，再利用拉伸切除、圆角过渡等特征加工出辐条的立体造型，同时预留轮毂螺栓安装孔、气门嘴安装位等细节结构，还原铝合金轮毂轻量化与高强度兼顾的设计特点。制动系统部分分别完成刹车盘、制动卡钳、刹车片的独立建模：刹车盘通过旋转特征生成盘体，再通过阵列切除加工出通风散热孔与划线结构，还原通风刹车盘的散热设计逻辑；制动卡钳采用分体式建模，还原卡钳的活塞安装腔、刹车片固定位结构，刹车片部分添加摩擦层与钢背的分层结构，清晰展示盘式制动的工作原理。材质与渲染阶段，为不同零部件匹配对应材质属性：轮毂赋予抛光铝合金材质，添加细微的金属拉丝纹理与环境反射效果，还原合金轮毂的金属质感；轮胎赋予哑光黑色橡胶材质，调整粗糙度参数模拟橡胶表面的细微颗粒感；刹车盘赋予铸铁材质，添加轻微的使用磨损纹理提升真实感；制动卡钳赋予高亮红色烤漆材质，刹车片摩擦层赋予深色复合摩擦材料材质，钢背赋予金属材质。装配阶段严格按照实车装配关系添加配合约束，轮毂与轮胎采用同轴配合与端面贴合约束，刹车盘与轮毂同轴固定，制动卡钳固定于转向节对应位置，刹车片与刹车盘保留合理的工作间隙，整体装配无干涉，可清晰展示车轮转动时制动系统的相对位置关系。设计过程中充分考虑零部件的工程合理性，轮毂辐条的受力角度、刹车盘的通风路径、卡钳的安装位置均参考量产乘用车的成熟设计方案，既保证了模型的视觉展示效果，也具备一定的工程参考价值，可用于SolidWorks装配教学、汽车构造讲解、改装轮毂效果预览等场景，帮助学习者直观理解汽车行走与制动系统的结构组成与工作逻辑。
