简易四旋翼无人机结构设计三维作品

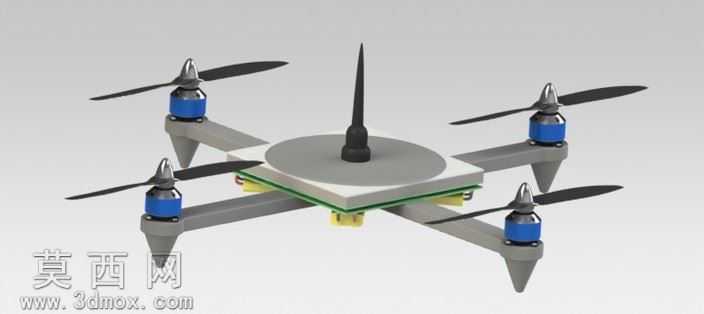

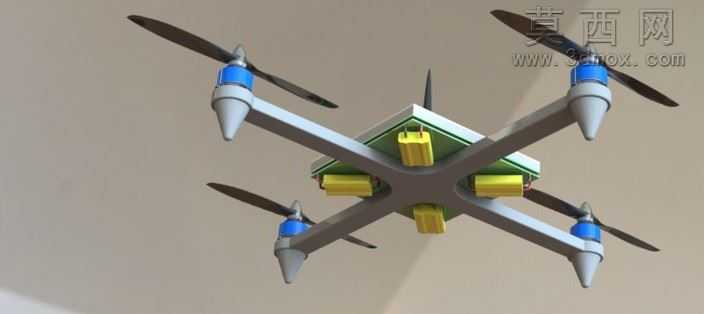

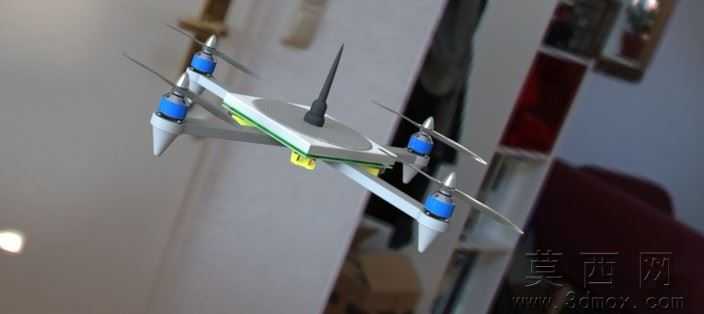

本作品为一款简易四旋翼无人机的三维结构设计，建模过程围绕民用小型无人机的基础功能需求展开，从整机布局到零部件细节均完成了完整的三维搭建。建模阶段首先确定了X型旋翼的经典布局方案，将四个动力单元对称分布在机臂末端，保证飞行过程中动力输出的平衡性与姿态调整的灵活性，机臂采用轻量化的流线型造型设计，在保证结构强度的前提下尽可能减少冗余重量，降低飞行过程中的动力损耗。机身主体部分采用分层式结构设计，上层预留了图传天线的安装位，模型中还原了柱状天线的直立安装结构，中层为飞控、电池等核心元器件的容纳舱，下层设置了起落架的连接点位，起落架采用锥形支脚设计，既能够在降落时提供稳定的支撑，又能减少飞行过程中的空气阻力。动力单元部分完整还原了无刷电机与螺旋桨的装配结构，电机基座与机臂末端的连接位做了适配性的卡位设计，保证装配精度的同时简化了后期的拆装维护流程，螺旋桨采用两叶式设计，桨叶的曲面造型经过反复调整，在三维建模中通过曲面放样功能还原了桨叶的翼型弧度，保证动力输出效率的同时降低旋翼转动时的紊流影响。材质渲染阶段，为不同零部件匹配了对应的物理材质，机臂与机身主体采用哑光硬质塑料材质，还原消费级无人机常用的工程塑料质感，电机外壳做了金属亮面处理，螺旋桨采用半透明的复合材质表现，天线部分采用磨砂橡胶材质，起落架支脚采用浅灰色硬质塑料材质，通过不同材质的区分清晰展现各部件的功能属性。整体设计思路偏向入门级简易无人机的结构验证，没有添加过多复杂的功能模块，重点聚焦四旋翼无人机最核心的机架结构、动力布局、安装点位的合理性验证，通过三维建模完成各部件的干涉检查，确保所有装配位置不存在结构冲突，各部件的连接方式均采用常见的卡扣与螺丝固定方案，具备实际加工制作的可行性，能够作为小型四旋翼无人机入门设计、教学演示的参考模型，帮助学习者理解多旋翼无人机的基础结构组成与布局逻辑。
