带菱形安装法兰的外螺纹金属接头

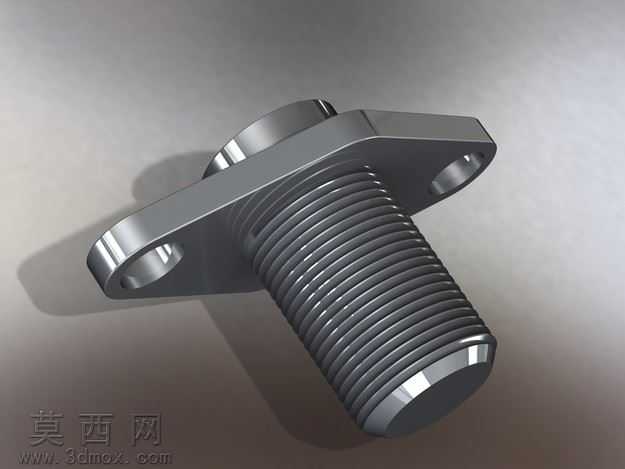

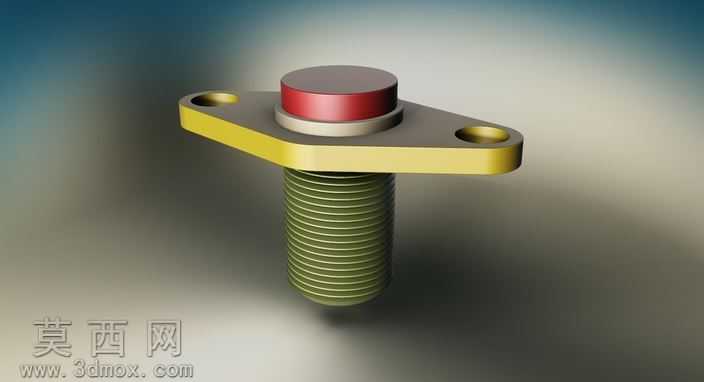

该作品为一款带菱形安装法兰的外螺纹金属接头三维建模作品，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原实物结构，建模初期先梳理接头的功能逻辑：该接头主要用于管路系统的终端固定与介质导通，因此结构分为三个核心功能区段，分别是端部密封对接段、中部外螺纹连接段、尾部菱形安装法兰段。建模时首先绘制端部密封对接段的回转截面，通过回转特征生成带密封贴合平面的圆柱端头，端头边缘做0.2mm的微小倒角处理，既符合实际机加工的工艺特征，也避免渲染时出现锐利边缘的失真问题。中部外螺纹段采用螺旋线扫描切除的方式生成标准三角螺纹，螺纹牙型角严格遵循公制螺纹标准，螺距与螺纹大径、小径的参数匹配对应规格的管路连接标准，建模时对螺纹首尾做收尾处理，还原真实车削加工的螺纹起始与收尾形态，避免出现螺纹直接截断的生硬结构。尾部菱形安装法兰与中部螺纹段为一体化结构，建模时先绘制菱形法兰的外轮廓草图，在菱形的两个对角位置开设贯通的安装光孔，光孔边缘做沉头结构设计，适配内六角圆柱头螺钉的安装需求，法兰与螺纹段的衔接位置做圆角过渡处理，降低应力集中的结构风险，符合五金接头的实际强度设计要求。材质设置阶段，整体赋予金属不锈钢材质，调整材质的粗糙度参数为0.15，反射强度设置为中等水平，还原金属机加工表面的细腻哑光金属质感，安装孔的内壁与螺纹牙面适当提高粗糙度数值，模拟钻孔、攻丝工序后的表面纹理差异。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出法兰的轮廓与螺纹的螺旋纹理，辅光源从另一侧补光消除暗部死黑，背光源勾勒接头的整体轮廓边缘，渲染输出的效果图清晰展现各部分结构细节，同时通过光影体现金属材质的厚重质感。设计过程中充分考虑零件的加工工艺可行性，所有结构特征均符合常规五金件的车削、钻孔加工流程，无无法加工的倒扣或极端薄壁结构，各部分尺寸比例协调，既满足管路连接的密封与导通功能，也通过菱形法兰的设计实现接头的可靠固定，避免安装后出现转动移位的问题。
