小型发电机驱动装置配套壳体结构设计

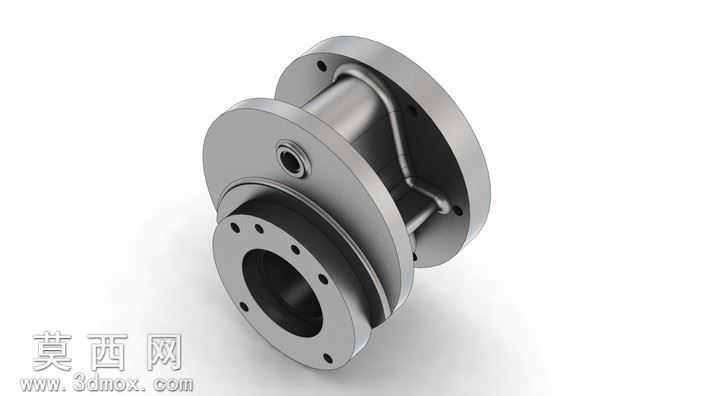

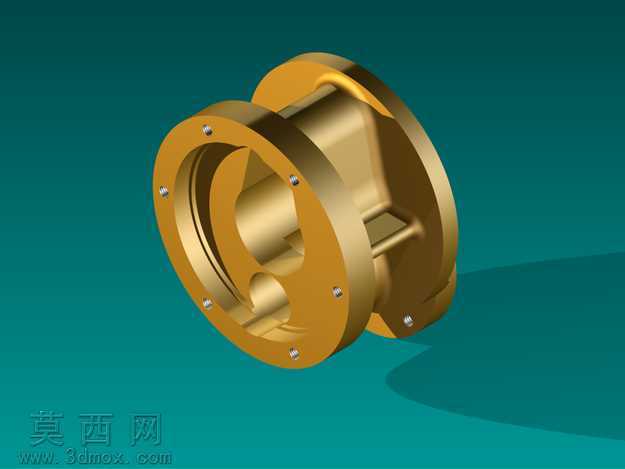

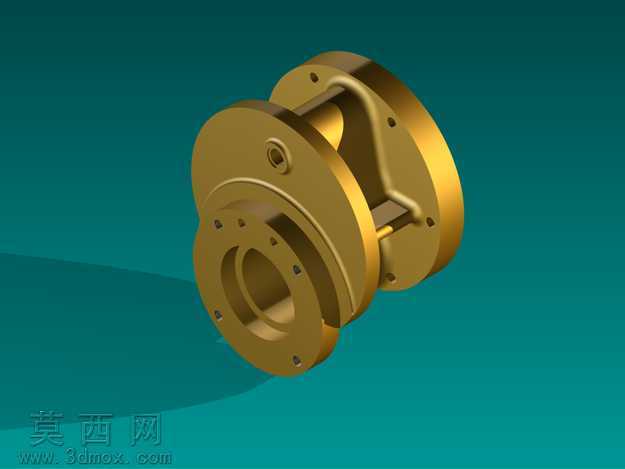

本作品为小型发电机驱动装置的配套壳体三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先针对驱动装置的核心传动部件、发电模组的安装定位需求，确定壳体的同轴度基准，将两端法兰盘作为核心安装定位面，在法兰盘上均匀布设安装孔位，孔位的孔径、孔距参数完全匹配配套连接件的装配公差要求，保证壳体与外部设备、内部组件的对接精度。建模过程中对壳体的筒身段做了等壁厚设计，在保证结构强度的前提下尽可能控制整体重量，同时在筒身侧部预留了油路接口的安装凸台，凸台位置经过干涉校验，完全避开内部传动管路与走线空间，不会与内置的发电绕组、传动转轴产生装配冲突。材质渲染阶段，壳体主体采用金属哑光不锈钢材质，调整材质的粗糙度、反射率参数还原金属机加工后的真实质感，法兰端面做了轻微的车削纹理处理，接口位置的螺纹细节做了精细化建模，还原真实螺纹的牙型结构，提升模型的真实度。结构设计上，壳体采用分段式对接结构，中间筒身与两端法兰通过止口定位，既保证了装配时的同轴度，也方便后期内部组件的安装与维护，壳体内部预留了冷却管路的布设空间，侧部的弯管结构为内置冷却回路的外置连接端，可对接外部冷却系统满足发电机长时间运行的散热需求。设计思路围绕小型发电机驱动装置的紧凑化安装需求展开，整体结构摒弃冗余设计，所有结构特征均服务于组件安装、防护、散热、对接的核心功能，在有限的空间内完成了安装定位、接口预留、结构加强的多重设计目标，两端法兰的加厚设计提升了壳体的抗形变能力，可承受传动过程中产生的径向与轴向载荷，避免运行过程中壳体出现形变影响内部组件的运行精度，建模完成后经过全局干涉检查，所有结构特征均无装配冲突，可直接用于后续的工程出图、3D打印验证或者数控加工生产。
