10:1减速比透平齿轮箱结构设计

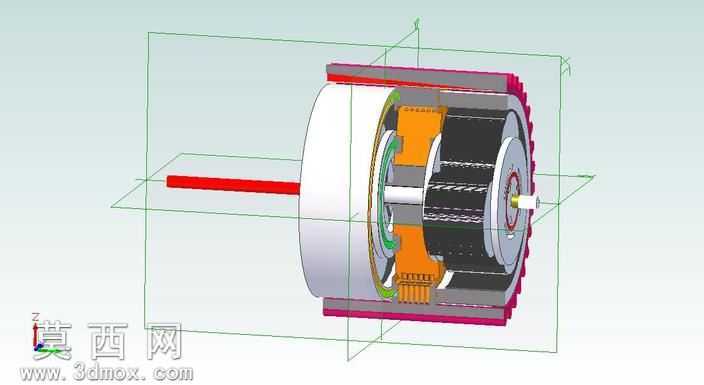

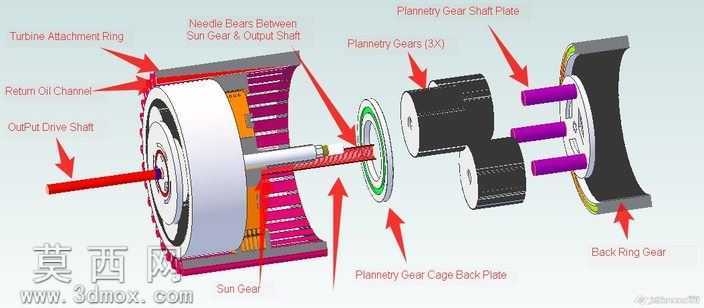

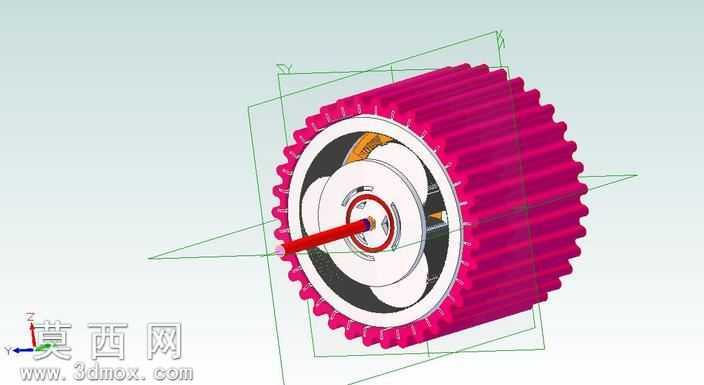

本作品为10:1传动比的透平齿轮箱三维建模设计，整体采用同轴输入输出的行星式齿轮排布结构，在三维建模过程中严格遵循机械传动设计规范，先完成核心参数的计算校验，确定各级齿轮的模数、齿数、压力角等核心参数，保证10:1减速比的精准实现。建模阶段从输入轴部件开始搭建，红色输入轴采用阶梯轴结构设计，轴段预留键槽、轴承安装位与密封位，保证动力输入的同轴度与连接可靠性；随后搭建行星轮系组件，包含太阳轮、多个均匀排布的行星轮、内齿圈与行星架，每个行星轮的安装轴位均做等角度圆周阵列，保证传动过程中载荷均匀分布，避免偏载磨损。外部的大直径外齿圈采用洋红色外观材质区分，齿形采用标准渐开线圆柱直齿设计，建模时逐齿校验齿廓曲线，保证齿面啮合间隙符合传动公差要求，既可以作为减速机构的固定内齿圈参与传动，也可适配外接传动需求。箱体内部的支撑结构采用分层设计，白色的支撑隔板预留轴承安装孔与润滑油道位置，兼顾结构支撑强度与润滑散热需求。渲染阶段对不同部件赋予差异化材质：输入轴采用金属亮面钢材材质，体现轴类零件的加工精度；齿轮部件根据功能区分材质，传动齿面采用调质钢哑光金属材质，支撑结构采用轻质合金材质，外部齿圈采用辨识度高的彩色工程塑料材质做区分，方便查看内部传动结构；整体装配完成后做全局干涉检查，逐一验证齿轮啮合间隙、轴与轴承的配合公差、转动部件与固定箱体的间隙，确保模型无干涉、可实现完整的传动模拟。设计思路上聚焦透平驱动场景的动力传输需求，针对泵类负载（空气、燃料输送泵）的使用场景，优化齿轮排布方式缩小整体体积，保证在紧凑的安装空间内实现稳定的减速增扭效果，结构上兼顾装配便利性，各部件均可独立拆分，方便后续做工程图导出、装配工艺模拟与传动性能仿真分析，模型内部结构完整还原，无缺失零件，可直接用于教学演示、方案设计参考与二次开发优化。
