两级传动齿轮变速箱三维设计模型

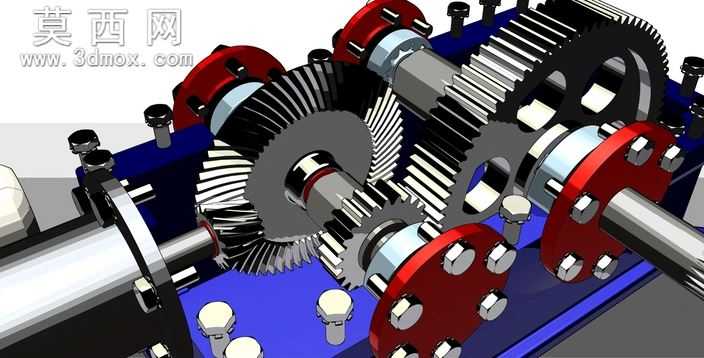

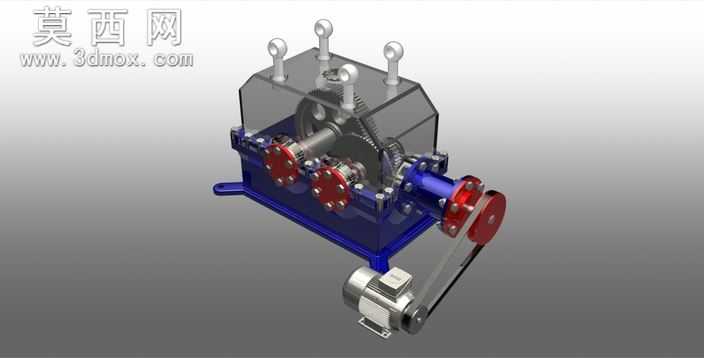

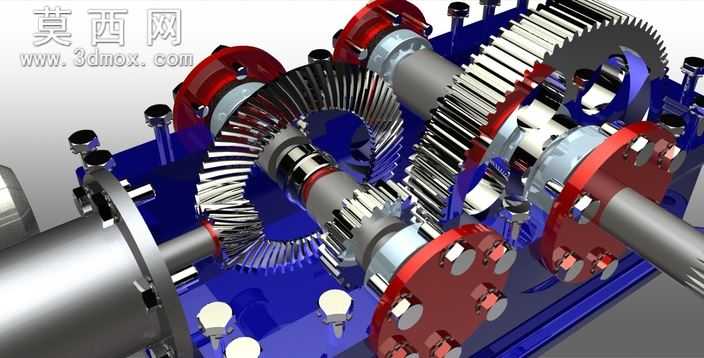

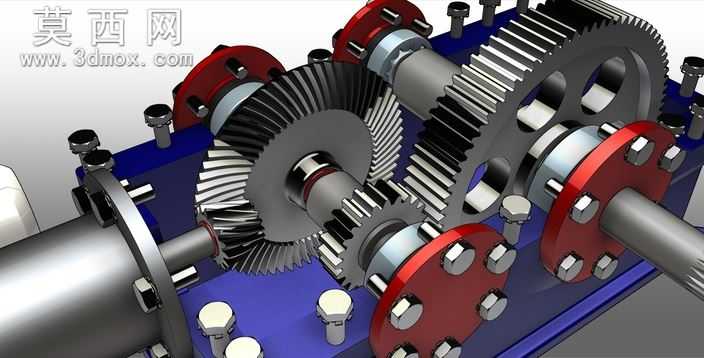

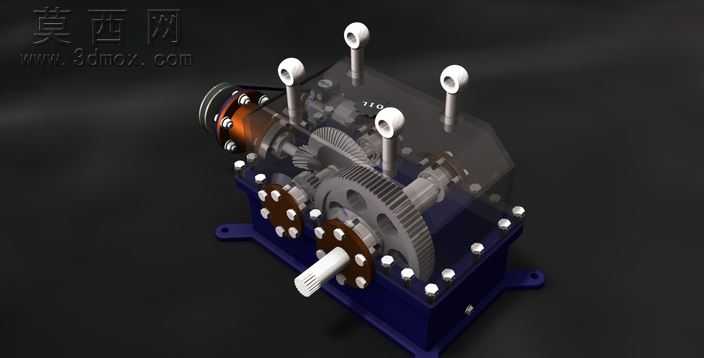

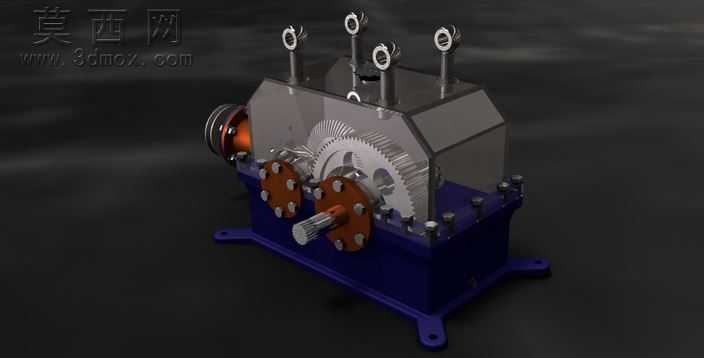

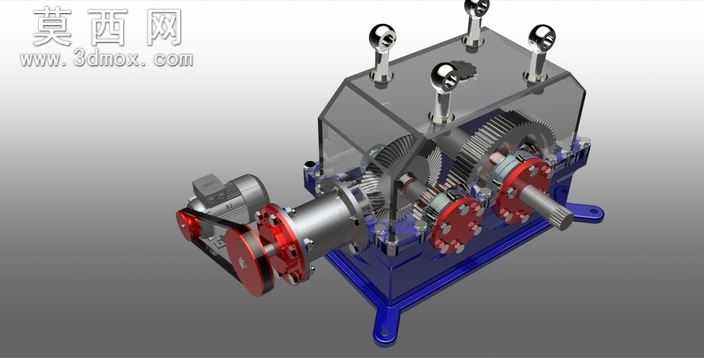

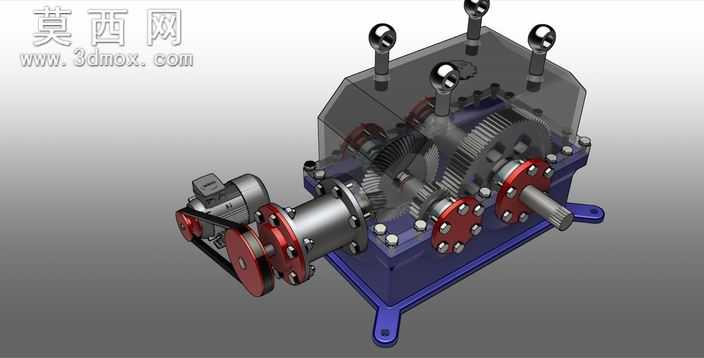

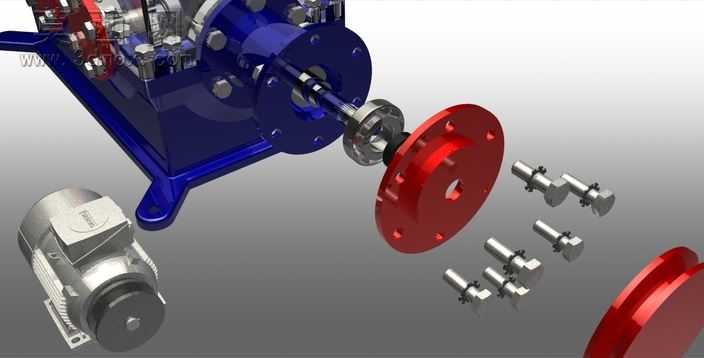

本模型为两级变速齿轮箱，整体采用三维参数化建模完成，建模过程严格遵循机械设计规范，对箱体、齿轮组、传动轴、轴承端盖、吊环、安装底座等所有零部件进行了1:1等比例还原，各部件间的装配约束关系完全匹配实际机械装配逻辑，可直接用于装配干涉检查、运动仿真验证等设计环节。模型渲染阶段针对不同部件赋予了贴合实际工业产品的材质属性：下箱体采用深蓝色哑光金属漆材质，模拟工业设备常用的铸铁箱体涂装效果，还原了铸铁件厚重稳固的质感；上箱体采用半透明磨砂工程塑料材质，可直观展示内部齿轮啮合结构，无需拆解箱体即可观察内部传动布局；齿轮、传动轴、连接螺栓、吊环等金属加工件赋予了抛光金属材质，还原了机加工零件的金属光泽与表面精度；输入输出轴端的连接法兰采用橙色氧化处理金属材质，清晰区分动力输入输出位置，提升模型的辨识度与展示效果。结构设计上，该齿轮箱采用两级减速传动布局，第一级为锥齿轮传动，可实现动力传递方向的转换，适配三角皮带驱动的动力输入场景，传动比设定为4.3；第二级为直齿圆柱齿轮传动，负责进一步降速增扭，传动比设定为3.5，可匹配电动机的动力输出特性，适配西门子、托马斯等常见型号电动机的安装对接。箱体顶部设置四个吊环结构，满足设备吊装转运的需求；箱体结合面采用螺栓周向均匀紧固的密封结构，保证箱体内部润滑脂的密封性能，防止运转过程中出现渗漏问题；底部设置带安装孔的一体式支撑底座，可通过螺栓将齿轮箱稳固固定在设备机架上，保证运转过程的稳定性。设计过程中充分考虑了零部件的加工工艺性与装配合理性，所有齿轮参数、轴径尺寸、螺栓规格均符合通用机械设计标准，可直接作为机械设计教学、传动方案验证、非标设备设计参考的数字化模型使用，模型内部齿轮啮合间隙、轴承安装位、轴肩定位结构均经过合理性校验，不存在结构干涉问题，可直接导入仿真软件进行传动效率、载荷分布等相关分析。
