带弹簧减震结构的稳定支撑轮组设计

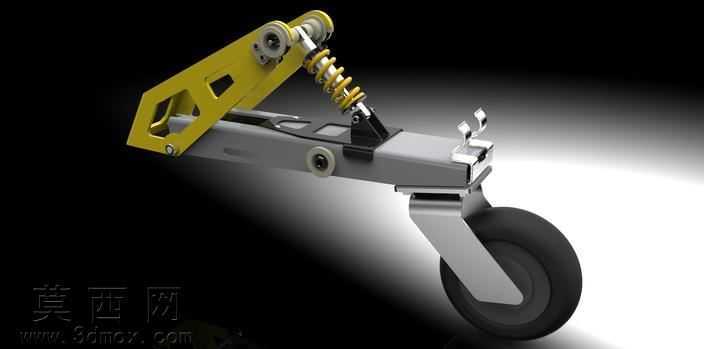

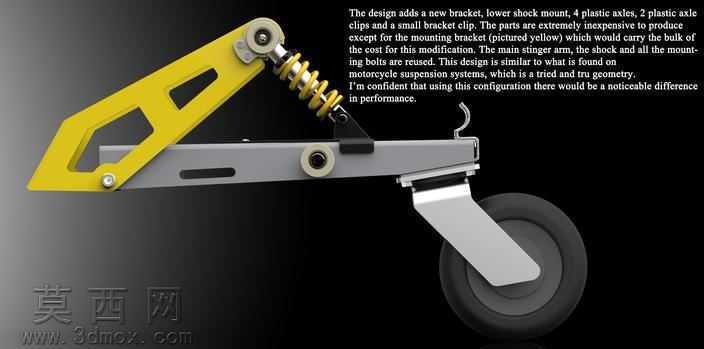

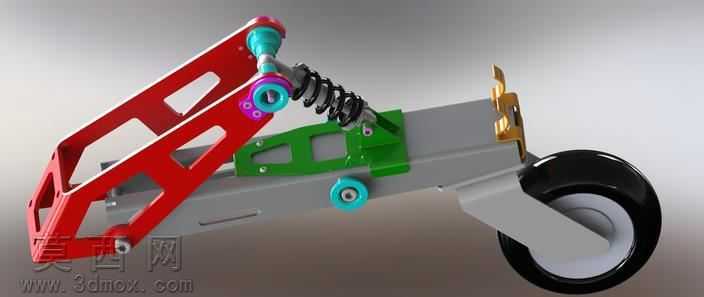

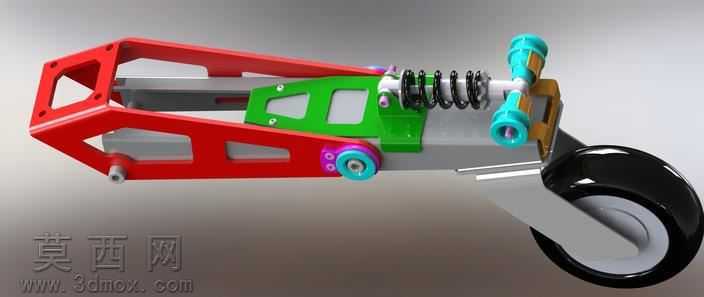

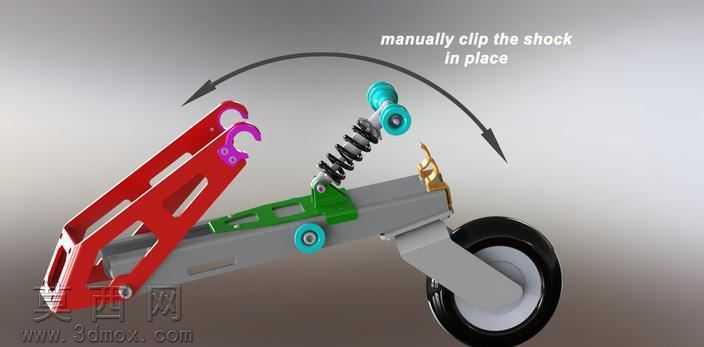

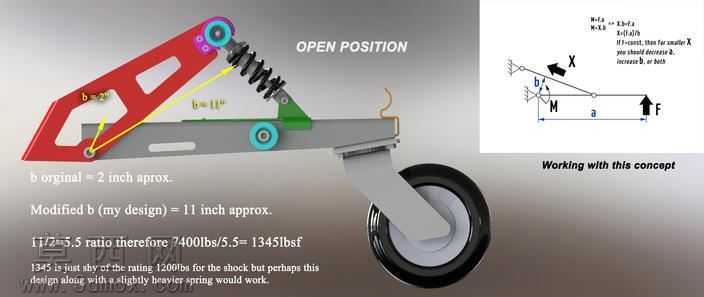

该作品为带弹簧减震功能的稳定支撑轮组结构，采用三维建模软件完成全参数化设计，建模过程中对各零部件进行了独立的特征构建，从轮体、轮叉、支撑摆臂、连接支架到减震弹簧、铰接销轴均按照实际装配逻辑完成配合约束，可完整呈现机构的运动行程与装配关系。渲染阶段采用金属材质与工程塑料材质分层赋予，黄色支撑臂做哑光金属漆面处理，呈现出工业构件的磨砂金属质感，摆臂上的镂空减重孔做了边缘倒角的光影过渡，避免尖锐棱角的生硬视觉效果；减震弹簧采用亮面金属材质，还原弹簧钢的金属光泽与螺旋结构的光影层次；轮体采用黑色橡胶材质，模拟橡胶轮胎的哑光磨砂质感，表面添加细微的纹理细节提升真实感；金属铰接销轴、连接紧固件做了镀铬亮面处理，与主体哑光金属形成材质层次对比。结构设计上采用摆臂铰接加螺旋弹簧减震的布局，支撑摆臂通过上部铰接点与主体支架连接，摆臂中段通过弹簧支座与减震弹簧相连，下部连接轮叉与行走轮，当轮体受到地面冲击时，摆臂可绕上部铰接点小幅摆动，压缩弹簧实现缓冲减震，有效抵消行进过程中的颠簸载荷。设计过程中参考了经典的摇臂减震计算公式，对弹簧刚度、摆臂力臂长度进行了参数匹配，在控制整体结构重量的同时，通过在支撑摆臂上开设三角形与矩形镂空结构，在保证结构强度的前提下降低构件自重，各铰接位置均设计了衬套安装位，可预留转动副的润滑与磨损补偿空间，整体结构紧凑，可适配小型移动设备、辅助支撑装置的行走支撑需求，模型完成后导出了通用中间格式，可兼容多数三维软件打开查看结构细节与装配关系。
