可扩张式内孔珩磨加工工具总成

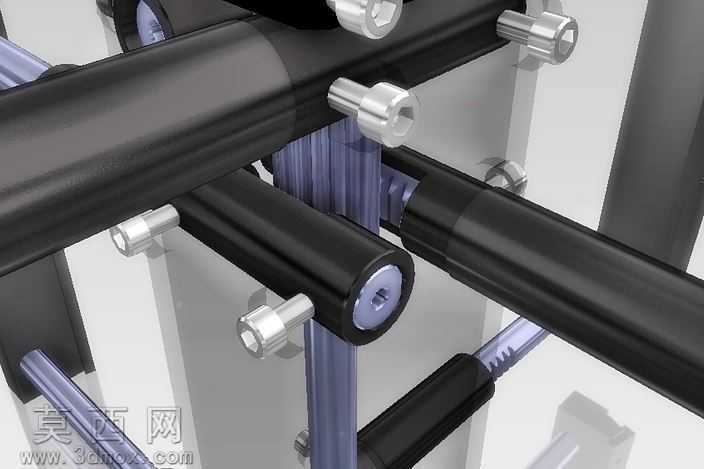

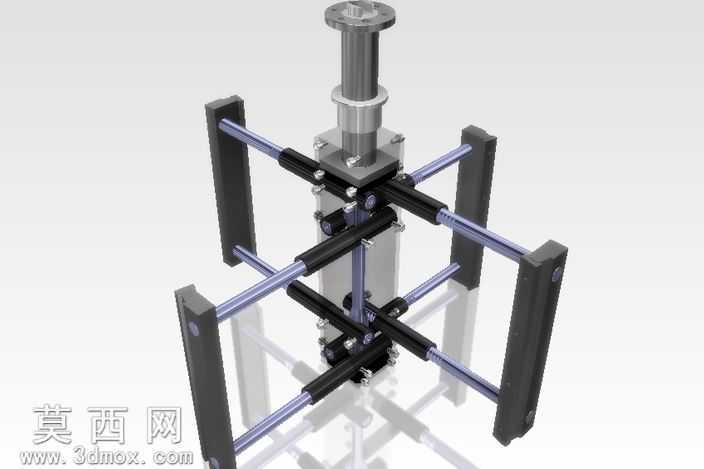

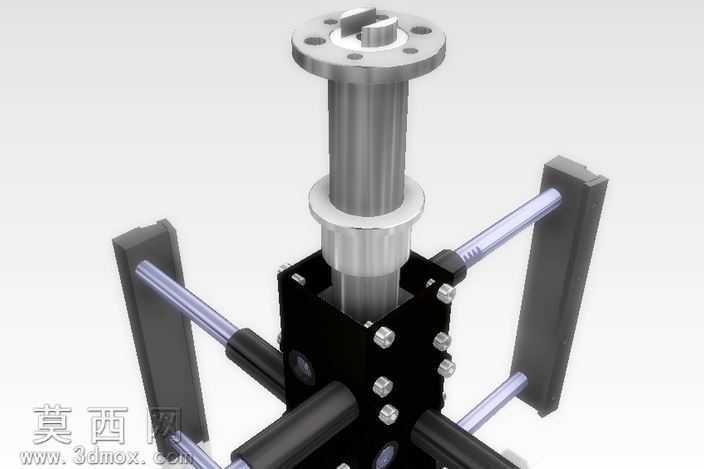

本模型为可扩张式内孔珩磨加工工具总成，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各零部件的装配关系、运动干涉情况进行了完整校验。模型整体采用立式同轴布局，顶部设置标准机床连接法兰，可直接适配立式珩磨机或钻床的主轴输出端，实现工具与加工设备的快速装夹定位。中部为扩张驱动核心结构，通过轴向进给动作带动周向均匀分布的多组珩磨头安装座沿径向同步伸缩，可适配一定尺寸范围内的不同内径工件加工需求，无需频繁更换整套工装，有效提升内孔精加工的作业效率。周向布置的珩磨安装臂采用高强度导向光轴与滑动支座组合结构，光轴表面做硬化耐磨处理，滑动支座内置自润滑衬套，保证径向扩张动作的同轴度与运动平顺性，避免珩磨过程中出现偏磨、振纹等加工缺陷。各珩磨头安装座预留了标准油石装夹槽，可根据加工工件的材质、精度要求更换不同粒度的珩磨油石，适配铸铁、钢材、有色金属等多种材质内孔的精加工工序。建模过程中对所有连接螺栓、定位销、锁紧螺母等标准件均按照国标参数进行1:1还原，装配层级清晰，可直接生成工程图用于实际工装的加工制造。渲染阶段对不同部件赋予了对应材质：顶部连接轴与导向光轴采用抛光金属材质，模拟调质处理后的合金钢表面质感；滑动支座与安装座采用发黑处理的碳钢材质，呈现哑光深灰金属质感；珩磨头基体采用硬质合金材质，突出工装的耐磨属性；整体渲染效果清晰展现各部件的结构层次与装配关系，可直观理解该珩磨工具的工作原理与动作逻辑。设计思路围绕内孔珩磨工序的实际需求展开，重点解决传统固定尺寸珩磨头适配范围窄、更换效率低的问题，通过同步径向扩张结构实现单套工装覆盖多规格内孔加工，同时保证各珩磨头的进给量一致，确保加工后内孔的圆柱度、表面粗糙度满足精加工要求，整体结构紧凑，运动可靠，具备较高的实际工装参考价值。
