气动消声型管接头结构三维设计

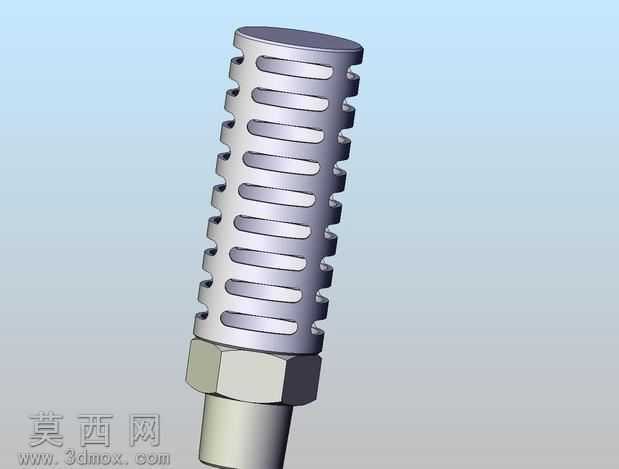

本作品为气动系统用消声管接头三维建模成果，建模过程依托参数化三维设计软件完成，整体建模逻辑遵循机械加工工艺逻辑，从基础特征搭建到细节结构刻画全程保持尺寸参数的可编辑性，方便后续根据不同管路通径、连接螺纹规格做衍生调整。模型主体分为下部外螺纹连接段、中部六角拧动段、上部消声筒体段三个核心结构部分，建模时首先以旋转凸台命令生成整体基础回转基体，确定各段的同轴度基准，保证螺纹段与筒体段的轴线偏差控制在机械设计要求的公差范围内。中部六角结构采用拉伸切除结合阵列命令生成，严格遵循标准紧固件的对边尺寸、对角尺寸参数，保证后续装配时可与标准扳手尺寸匹配，建模时特意在六角段与上下结构的衔接处做了圆角过渡处理，还原实际机加工过程中的倒角去毛刺工艺，避免应力集中问题。上部消声筒体是本模型的核心功能结构，建模时采用等距阵列的方式生成周向均匀分布的长条形通气槽，每道槽的宽度、深度、相邻槽的间距都经过参数化约束，既还原消声元件的透气结构特征，也保证筒体部分的结构强度，槽体边缘同样做了微小圆角处理，还原真实产品的冲压或铣削加工质感。材质渲染阶段，整体模型赋予金属哑光不锈钢材质，调整材质的反射率、粗糙度参数，模拟经过表面钝化处理的金属件质感，六角段与螺纹段的材质光泽度略高于筒体消声段，区分不同加工面的表面处理效果，渲染时采用柔和的工业产品打光方案，突出结构的层次感与金属材质的真实质感，无过度夸张的光影效果，完全服务于结构展示需求。设计思路上，本模型严格参照气动消声接头的实际工业产品结构做1:1还原，没有做冗余的艺术化修改，所有结构特征都对应实际产品的功能需求：下部外螺纹用于接入气动阀组的排气端口，中部六角结构用于安装时的拧动施力，上部带槽筒体用于内置消声棉、实现排气降噪的功能，建模过程中特意保留了各结构的装配基准面，可直接导入装配体环境完成气动系统的整体装配模拟，也可导出为工程图用于生产加工参考。
