多片式摩擦离合器传动结构三维设计

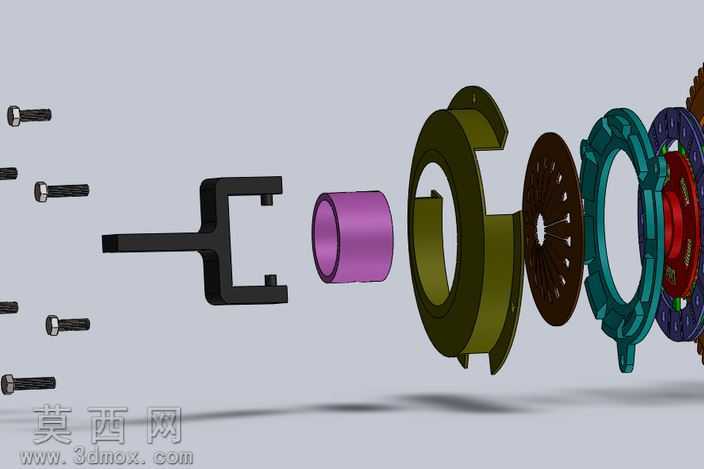

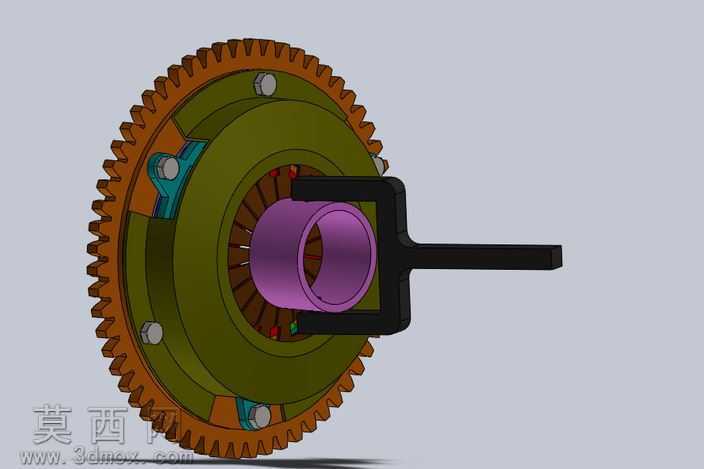

本作品为多片式摩擦离合器的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了离合器的装配关系与工作形态。建模过程中首先对核心传动部件进行基准定位，先完成中心轴套的参数绘制，通过拉伸、凸台切除等特征构建轴套的内孔定位结构与外花键配合面，保证轴套与摩擦片组的同轴度装配精度。随后构建离合器从动盘与主动齿轮盘的结构，主动齿轮盘采用渐开线齿形参数化生成，齿面通过扫描特征完成齿廓成型，对齿根位置做圆角过渡处理还原真实加工工艺特征，齿轮盘本体的螺栓安装孔、定位销孔均通过圆周阵列特征完成，保证孔位的等分精度。摩擦片组部分分别构建主动摩擦片与从动摩擦片的叠装结构，对摩擦片表面的油槽特征做简化示意，通过装配体配合关系还原摩擦片的轴向滑动自由度。分离拨叉部分采用实体建模完成叉形臂与操作杆的一体化结构，对拨叉与压盘的接触工作面做圆弧贴合处理，还原拨叉拨动压盘实现离合动作的运动逻辑。压盘与复位弹簧部分，弹簧采用螺旋扫描特征生成，还原弹簧的预紧压缩装配状态，保证离合器接合状态下摩擦片组的压紧力传递。渲染阶段对不同部件赋予差异化材质：主动齿轮盘与金属壳体赋予合金钢材质，调整金属粗糙度与反射参数呈现机加工金属的哑光金属质感；摩擦片组赋予复合材料材质，表面做细微颗粒纹理模拟摩擦材料的粗糙接触面；中心轴套与分离拨叉分别赋予调质钢与发黑处理结构钢材质，通过材质色彩差异清晰区分不同功能部件；复位弹簧赋予弹簧钢材质，突出金属弹性件的光亮质感。整体装配体严格按照实际离合器的装配逻辑添加配合关系，齿轮盘与壳体间添加转动配合，摩擦片与对应传动件添加轴向滑动配合，拨叉与支撑结构添加摆动配合，完整还原离合器接合时动力从主动齿轮经摩擦片组传递至中心轴、分离时拨叉推动压盘解除摩擦片压紧力切断动力传递的工作原理，各部件间无干涉，结构细节完整覆盖螺栓、定位销等紧固件的装配位置，可直接用于结构原理演示、装配教学参考或进一步的工程分析使用。
