可调节设备支撑底座脚与趾板结构

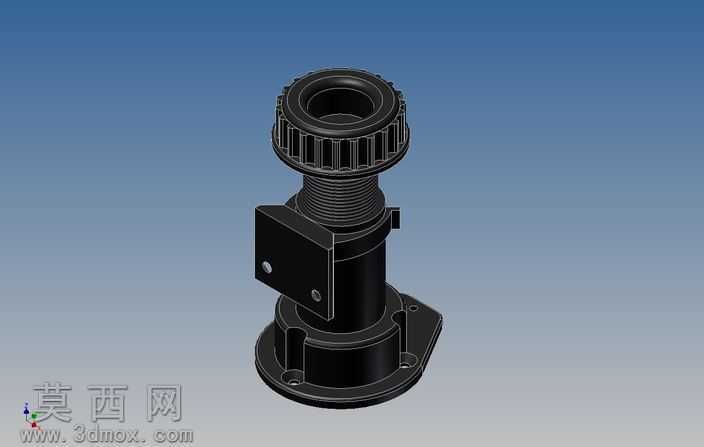

本作品为可调节设备支撑底座脚与趾板组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工与装配的公差规范，对每一处结构特征都做了可制造性校验。整体模型以黑色硬质工程塑料与金属嵌件的组合材质为渲染基础，底座法兰部分做了哑光磨砂质感处理，表面的安装沉孔、加强筋结构清晰还原，边缘的倒角与拔模斜度完全符合注塑成型的工艺要求；中部的调节螺杆段做了精细的外螺纹建模，螺纹牙型、螺距参数符合通用公制螺纹标准，与上部的调节旋钮做了精准的装配配合，旋钮外圈的防滑滚花采用阵列特征完成建模，滚花的齿形深度、间距都做了写实还原，模拟出真实操作时的防滑触感。侧部安装的趾板固定支架采用钣金折弯特征建模，支架上的固定沉孔、定位凸点都完整呈现，可实现趾板组件的快速安装与角度定位，满足不同安装场景下的侧向固定需求。设计过程中优先考虑了底座的高度调节功能，通过旋钮与螺杆的螺旋传动实现支撑高度的无级调节，底座底部的法兰盘设置了三个均布的安装孔，可通过膨胀螺栓或紧固螺丝将底座固定在地面或安装基面，法兰与立柱衔接处做了多道径向加强筋，大幅提升底座的承重能力与抗侧向倾覆性能。趾板结构作为配套的限位组件，与侧装支架的配合间隙做了合理预留，既保证安装后的连接稳固性，也预留了装配调整的余量。渲染阶段采用了工业产品常用的蓝灰渐变背景，打光采用三点布光方案，主光从侧上方投射突出结构的立体感，辅光弱化阴影区域的死黑，轮廓光勾勒组件的边缘线条，清晰展现每一处结构的衔接关系，整体模型无破面、无重叠特征，所有装配关系都符合实际机械装配逻辑，可直接用于设备支撑方案的展示、非标设备的选型参考以及相关支撑组件的二次开发设计，完整还原了可调支撑脚从固定底座、调节机构到附属趾板的全部结构细节。
