轻量化三人夹工装夹具结构设计

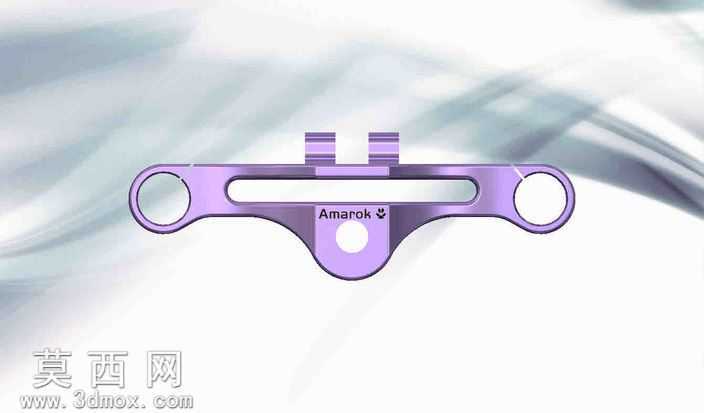

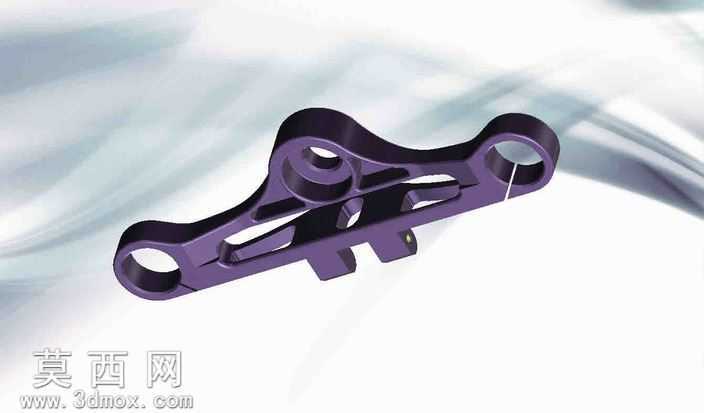

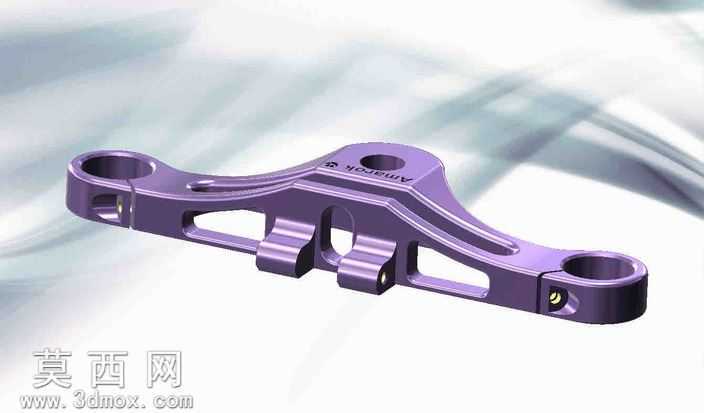

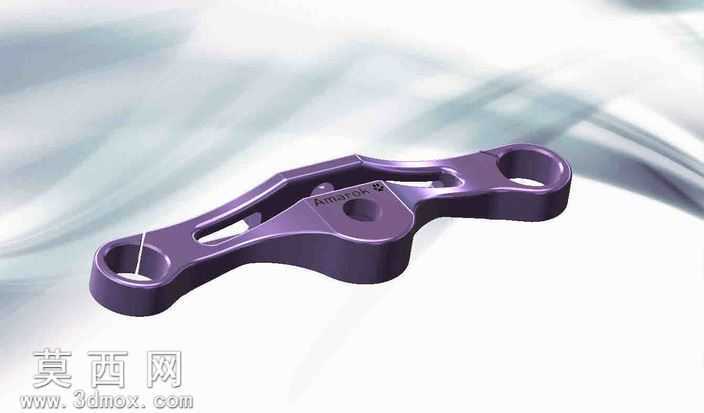

本作品为三人夹工装夹具的三维参数化设计成果，建模阶段采用主流三维机械设计软件完成全特征构建，以自顶向下的设计思路先完成整体轮廓的草绘布局，再逐步细化各功能结构，保证各安装孔位、铰接点位的形位公差符合工装夹具的装配使用要求。模型渲染阶段采用金属阳极氧化质感的紫色材质，模拟6061-T6铝合金经表面处理后的真实视觉效果，通过环境光遮蔽、高光反射参数的调整，清晰呈现零件表面的加工质感与结构棱线，同时添加半透明柔光背景突出零件主体结构，让各镂空减重槽、铰接孔、夹持端的结构细节清晰可辨。材质设定上完全匹配6061铝合金的物理属性，同步完成了零件的质量属性测算，包含密度、体积、表面积、质心坐标、惯性矩等参数的校核，确保设计符合轻量化与结构强度的平衡要求。结构设计上采用一体化铣削成型的整体式布局，在主体受力区域保留足够壁厚的同时，在非受力区域开设长圆形镂空槽实现减重，三个功能端分别设置铰接安装孔与夹持定位槽，中部设置主铰接转轴位，可实现多点位同步夹紧的动作需求，整体结构无冗余设计，适配低数控加工成本的加工工艺，无需复杂多工序拆分即可完成单件加工。设计过程中对初始轮廓进行了多轮迭代优化，在不改变基本夹持功能与整体外形的前提下调整了各转角处的圆角参数，消除应力集中风险，同时优化了各孔位的壁厚分布，保证长期夹持使用过程中不会出现结构变形，所有结构特征均保留可编辑参数，可根据实际使用场景调整夹持行程、安装孔距等关键尺寸，适配不同规格工件的夹紧定位需求。
