摩托车上下联板转向连接结构设计

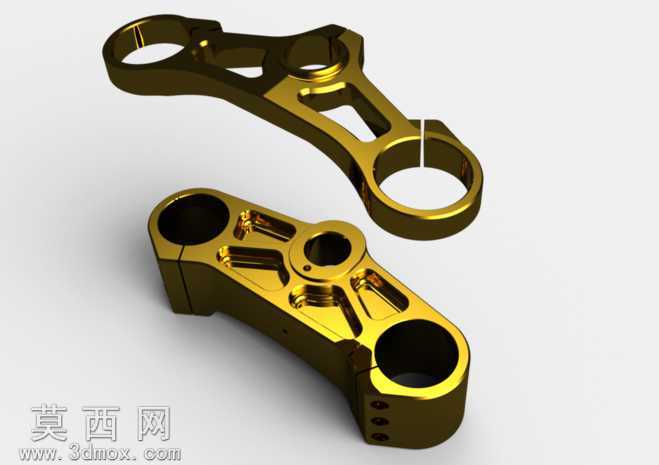

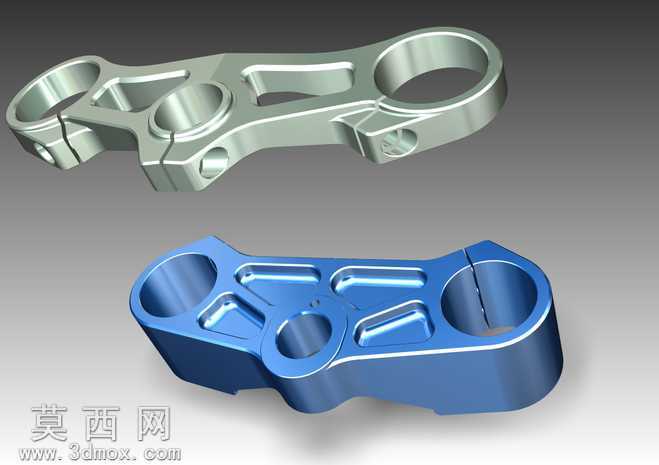

本作品为摩托车转向系统的上下联板连接构件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工艺要求，对构件的每一处安装孔位、连接槽位、加强筋结构都做了精准的尺寸约束，确保各部分配合公差符合实际装配标准。渲染阶段采用金属电镀金材质，通过调整材质的反射率、粗糙度与环境光遮蔽参数，还原出高强度铝合金经阳极氧化镀金后的真实质感，构件表面的高光过渡自然，边角处的金属反光细腻真实，能够清晰展现零件的加工质感与结构细节。结构设计上，上下两块联板均采用对称式镂空减重设计，在保证构件整体结构强度、满足转向受力承载要求的前提下，通过合理的镂空槽设计去除冗余材料，有效降低构件自身重量，符合机车部件轻量化的设计趋势；上联板设置三处同轴安装孔位，分别对应方向把安装位与前减震器上安装位，孔位边缘做了倒角处理，既避免装配时的应力集中，也提升了零件的加工工艺性；下联板除对应减震器的安装孔位外，还设置了转向柱安装定位孔与侧边锁紧螺丝孔位，孔位周边设计了凸起的加强结构，能够承受转向过程中产生的交变载荷，避免长期使用出现结构变形。设计思路围绕机车转向系统的实际使用需求展开，在保证结构强度与装配精度的基础上，兼顾外观的视觉协调性，整体线条流畅硬朗，镂空造型兼具实用性与装饰性，既满足机械结构的功能要求，也符合改装机车部件的外观审美需求，建模过程中对所有圆角、倒角、拔模斜度都做了工艺性处理，确保模型可直接对接后续的数控加工、开模生产等环节，具备实际生产应用的参考价值。
