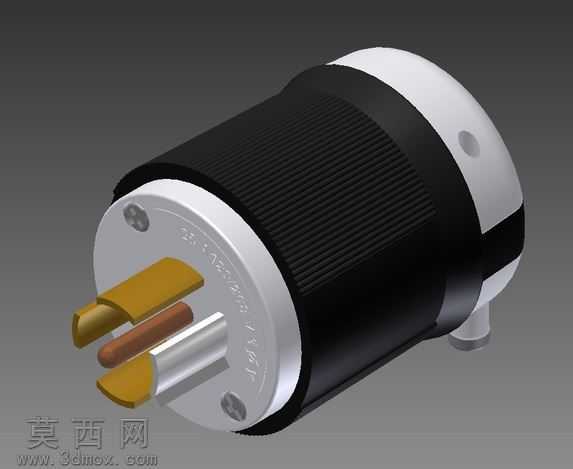

哈勃20A120/208VAC工业电源插头三维设计

本作品为工业级大电流电源插头的三维参数化设计成果，建模阶段严格遵循哈勃HBL2511系列插头的真实尺寸规范，采用Autodesk Inventor完成全零件建模与总装配合，整体建模精度控制在0.02mm以内，完全还原实物的装配逻辑与结构特征。模型采用多实体自上而下的设计思路，首先完成插芯基座的基准定位，依次构建三根不同规格的插片：其中两片扁形插片为载流主极，一片圆柱形插片为接地极，插片的倒角、插拔导向斜角均按照工业接插件的安全标准设计，插片根部与基座的嵌合结构做了限位卡扣特征，还原真实产品中插片防松脱的结构设计。绝缘外壳部分分为前后两段，前段为白色高强度绝缘基座，预留了插片安装孔与外壳固定螺丝孔位，螺丝孔做了沉头设计，保证装配后螺丝端面不突出基座平面；后段为黑色防滑握持外壳，表面做了等距周向滚花纹理，该纹理通过环形阵列凸肋特征实现，既还原了实物增大握持摩擦力的功能，也通过纹理细节提升了模型的真实感，外壳尾部设计了出线防水胶塞的安装位，还原了工业插头线缆固定、防弯折的结构特征。材质渲染阶段，插片部分赋予黄铜金属材质，调整金属粗糙度与反射参数模拟铜件钝化后的哑光金属质感，接地插片做了差异化的金属色泽区分，符合电工产品的极性标识规范；白色基座部分赋予阻燃PC塑料材质，添加轻微的磨砂质感参数，还原工程塑料的表面触感；黑色握持外壳赋予阻燃橡胶改性塑料材质，适当降低反射率提升哑光质感，滚花纹理处通过凹凸贴图强化纹理的光影层次；固定螺丝赋予镀锌金属材质，还原标准件的表面质感。整体装配过程添加了同轴度、面重合、间隙配合等装配约束，所有活动部件预留了合理的装配间隙，模型可直接用于产品结构验证、装配教学演示、工业场景渲染素材使用，同时导出的通用格式文件可兼容多数三维软件，方便不同使用场景下的二次编辑与调整。
