手动两片式内螺纹直通球阀结构设计

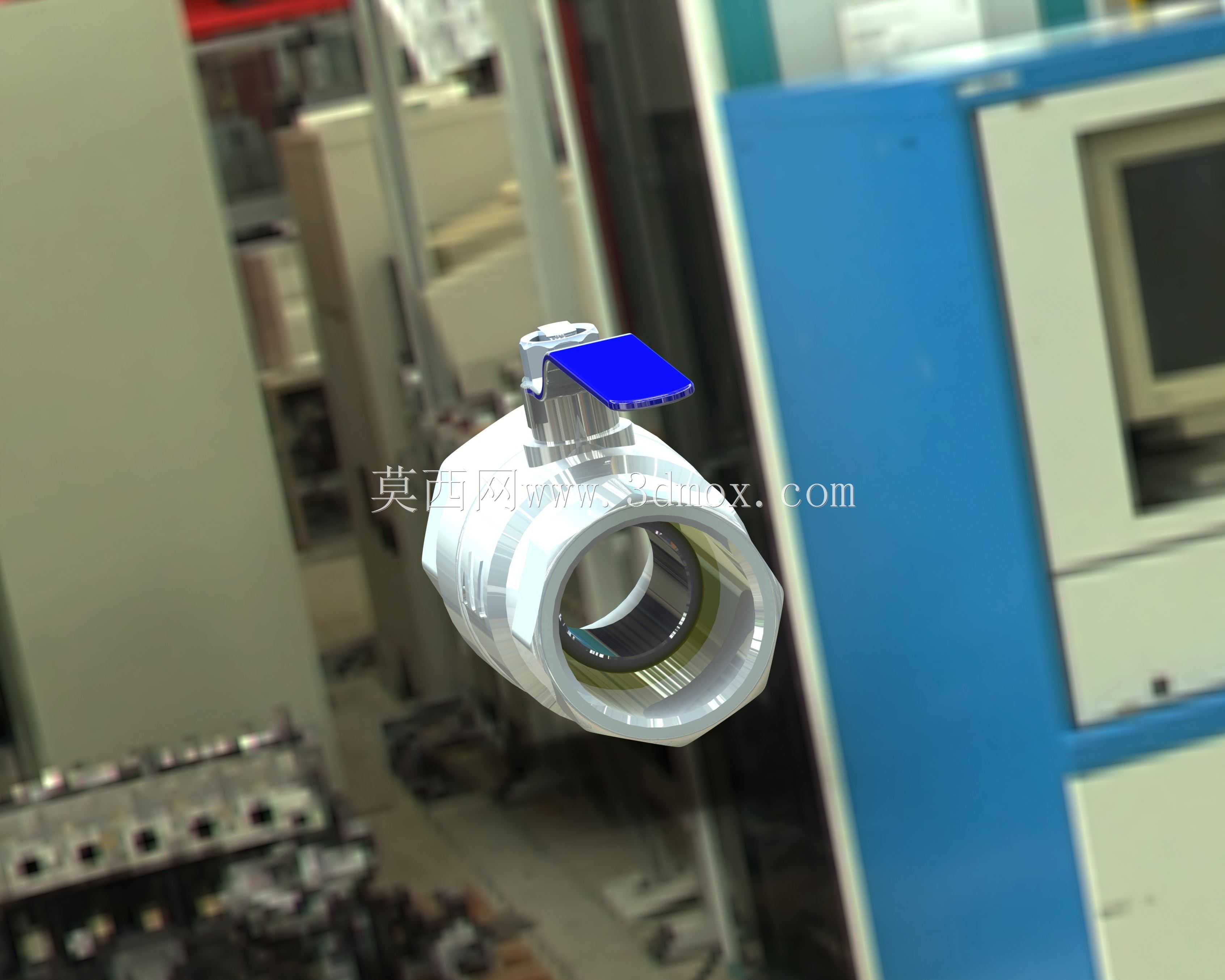

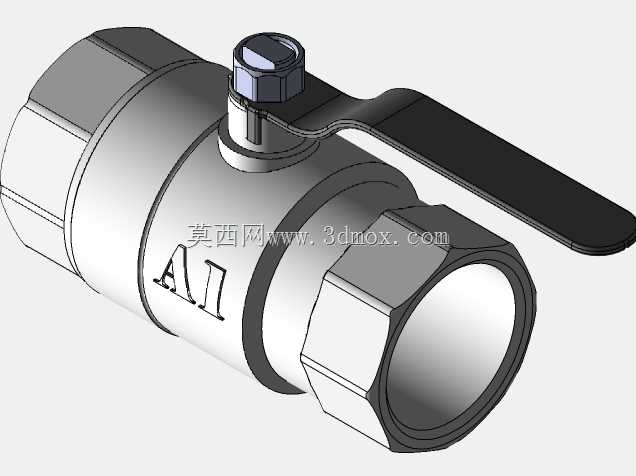

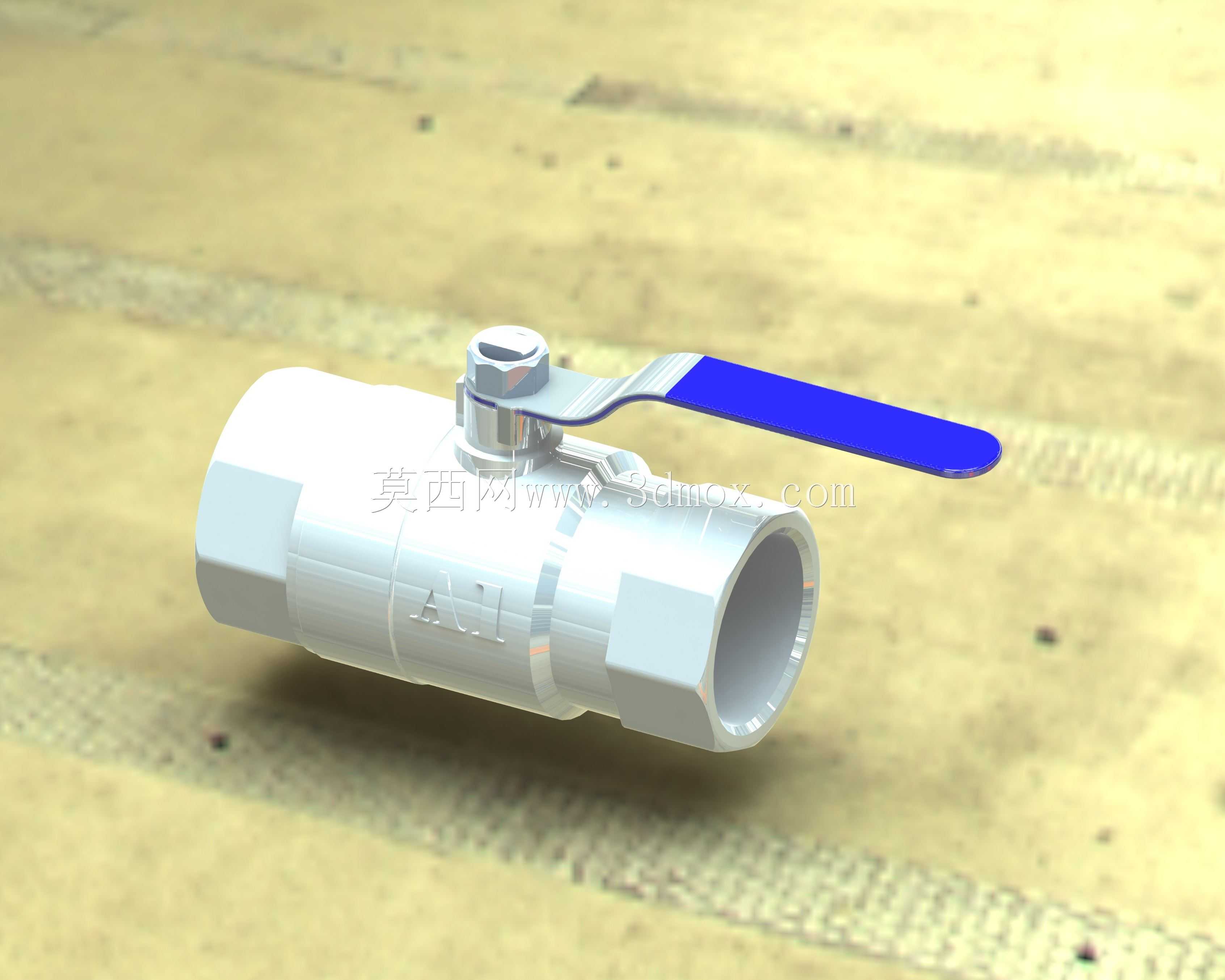

这款手动球阀的三维结构，完全贴合民用给排水、小型化工支路、暖通循环水系统的实际使用需求做的细节还原，做管路排布设计的时候可以直接调用，不用再反复核对安装干涉问题。先从安装边界说，阀体两端采用标准内螺纹接口，同轴度公差控制在0.1mm以内，和同通径的外螺纹管路对接时，不需要额外调整管路角度就能对齐，整体轴向长度比同规格铸铁球阀缩短8%，在狭小的设备夹层、墙面预埋管路的安装场景里，能省出不少操作空间，手柄扳动的旋转半径也做了校核，完全打开或者关闭的时候，手柄不会蹭到周边的管路或者墙面，现场安装不用额外切割周边构件。

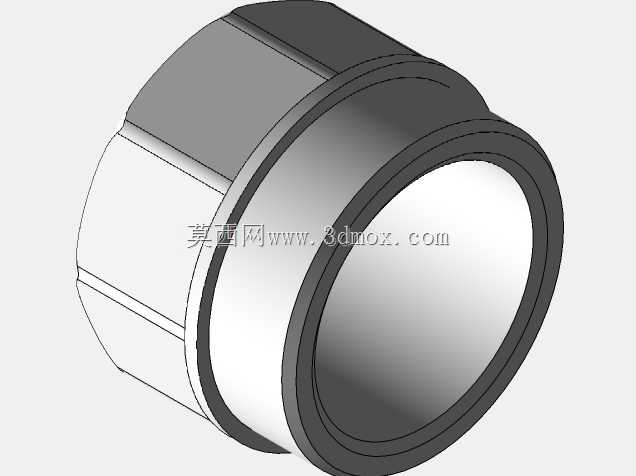

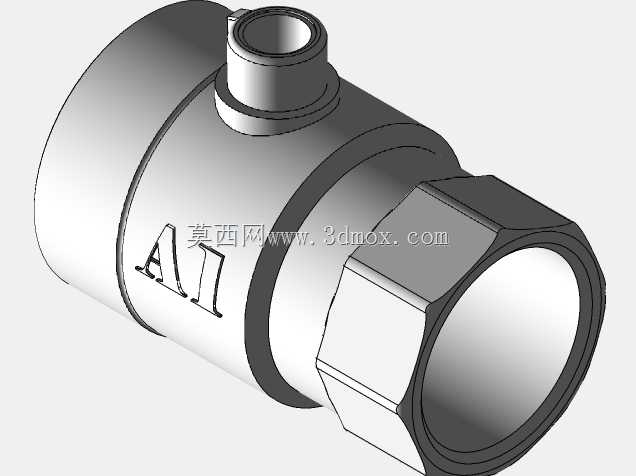

从功能特性来看，这款阀采用两片式阀体结构，中间用螺栓锁紧密封，相比一体式阀体，后期如果需要清理阀腔内部的杂质，不用把整个阀从管路上拆下来，松开连接螺栓就能拆开清理，维护成本低很多。阀座采用软密封材质，密封面的贴合度经过结构优化，在1.6MPa的常规工作压力下，零泄漏的要求完全能满足，手柄的扳动角度做了90度限位，开关位置有明确的卡位反馈，现场操作人员不用看标识，靠手感就能知道阀门是全开还是全关，避免误操作。

设计思路上完全走实用路线，没有多余的装饰结构，阀体外部的加强筋刚好对应内部流道的应力集中位置，在1.5倍公称压力的水压试验下，阀体不会出现变形或者开裂的问题，流道做了全通径设计，介质通过的时候阻力损失和同通径直管几乎一致，不会因为阀腔缩径造成流阻变大、杂质堆积的问题，适合输送水、低压气体、无强腐蚀性的轻质油品等多种介质。手柄表面做了防滑的冲压纹理，即使手上沾了水或者油污，扳动的时候也不会打滑，手柄和阀杆的连接采用扁方定位，长期使用不会出现手柄空转的问题，阀杆处的密封采用双重填料结构，就算长期频繁开关，也不会出现阀杆处外漏的情况。

在做管路系统三维排布的时候，这个模型的安装基准面、接口坐标都做了参数化约束，直接匹配管路的轴线位置就能完成装配，不用额外调整配合关系，能大幅提升管路设计的效率，也能提前预判安装、操作、维护需要预留的空间，避免现场安装的时候出现干涉问题。
