明纬IRM系列小型开关电源结构建模

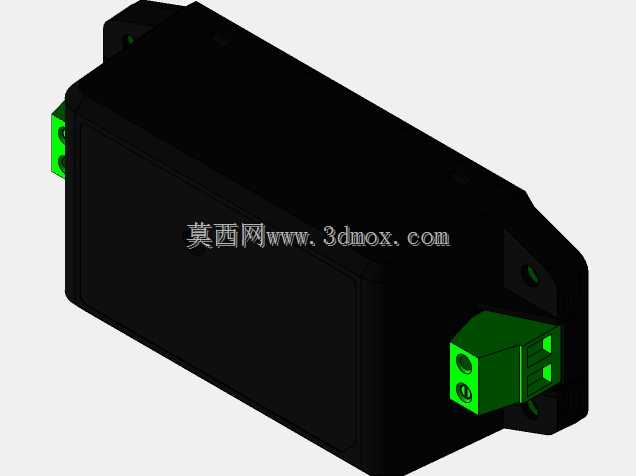

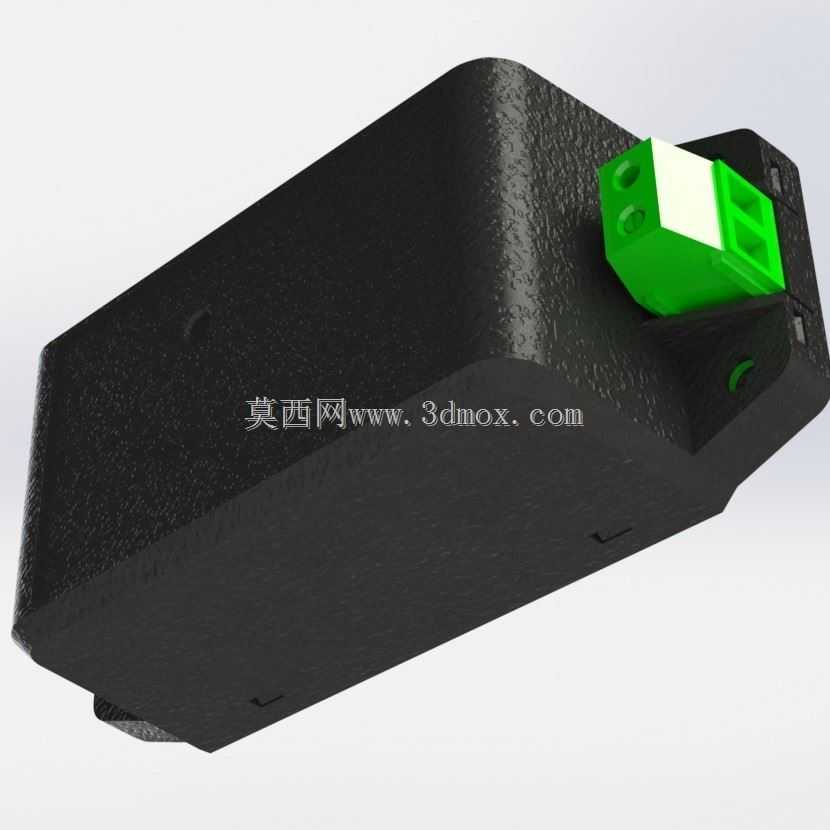

这款小型AC-DC电源模块的三维建模，完全贴合实际工业现场的安装使用需求做结构还原，建模过程中优先考虑了设备集成时的空间适配问题。从实际应用场景来看，这类模块常被集成在小型工控柜、楼宇控制终端、小型自动化设备的电控腔内，也会被用作传感器节点、小型通讯中继设备的独立供电单元，不需要额外搭配外围供电电路，直接接入市电即可输出稳定直流电压，大幅简化了设备端的供电回路设计。建模时首先还原了产品的外壳结构，主体采用阻燃黑色塑壳，表面做细微的磨砂纹理处理，既可以避免安装过程中外壳被刮花留下明显痕迹，也能在多设备堆叠的电控腔内减少表面反光，方便运维人员快速识别接线端口。输出端采用绿色快接端子结构，建模时还原了端子的卡扣锁紧结构，实际使用时不需要额外压接冷压端子，剥线后直接插入即可完成接线，端子旁预留的标识位结构也做了还原，方便现场接线时区分正负极，避免接反烧损后端设备。安装结构上，这款模块同时支持两种安装方式，建模时分别还原了背部的导轨卡扣结构与侧面的螺丝固定孔位：导轨卡扣适配标准DIN导轨，推入即可卡紧，拆卸时用一字螺丝刀撬动卡扣解锁即可取下，适合柜内导轨批量排布安装；侧面的固定孔位适合直接螺丝锁附在设备内壁的安装柱上，满足无导轨的紧凑安装场景。外形尺寸上严格按照实物比例还原，整体呈窄长方块形态，宽度控制在单P位导轨宽度范围内，多模块并排安装时不会互相挤占空间，接线端突出壳体的高度也做了精准还原，保证接线后端子不会突出到柜内走线槽的预留空间内，避免干涉柜门关闭。建模时还还原了壳体表面的细微凹槽标识，这些标识对应产品的参数印刷区域，同时壳体边缘做了小角度的倒角处理，既避免注塑生产时的尖角应力集中问题，也能防止安装人员操作时被锐边划伤。输入端采用隐藏式插针结构，建模时还原了插针的位置与防护隔栏，避免接线时误触带电部位，壳体上的散热微孔结构也做了等比例还原，这些微孔分布在壳体两侧，在不破坏防护等级的前提下形成空气对流通道，带走模块长时间工作产生的热量，保证满负载运行时的温度处于元器件允许的工作范围内。对于结构设计人员来说，这个模型可以直接导入设备总装图中做干涉检查，提前确认安装空间、走线距离、与周边元器件的安全间隙，不需要反复打样验证安装适配性，大幅缩短电控部分的设计周期。
