立式双工位橡胶卷裁切支撑工装

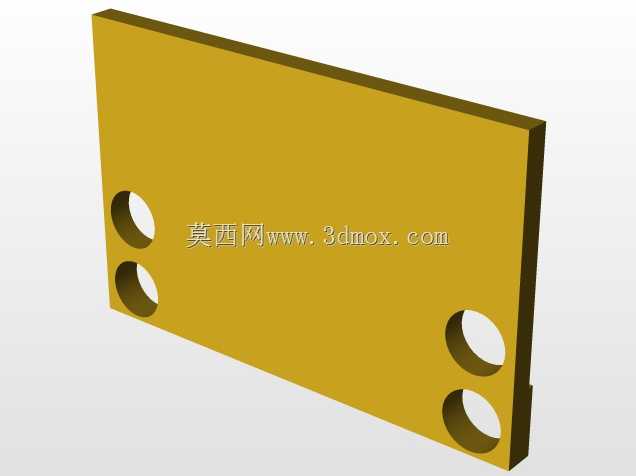

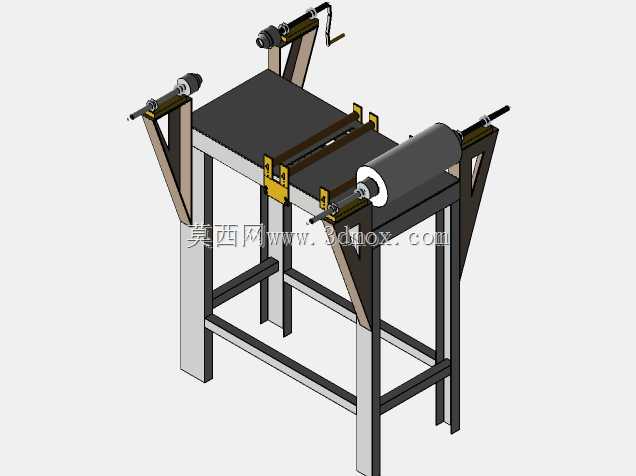

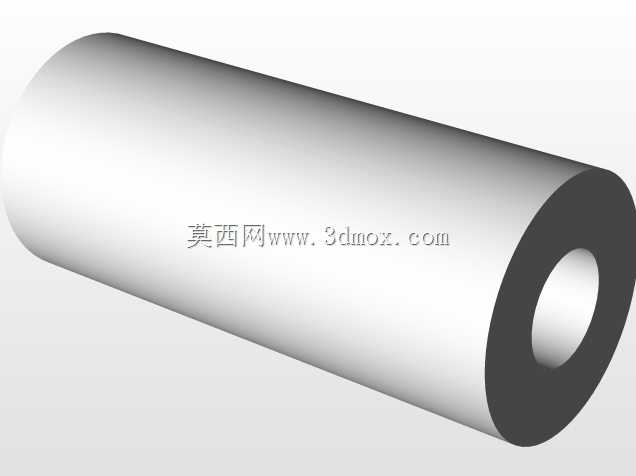

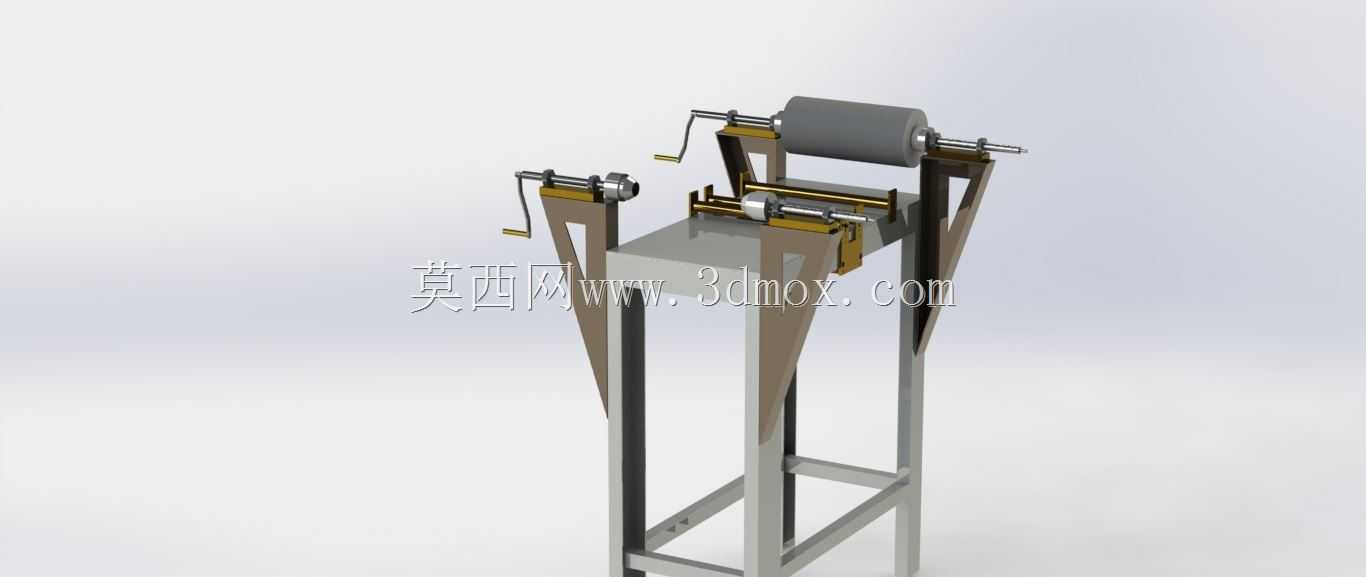

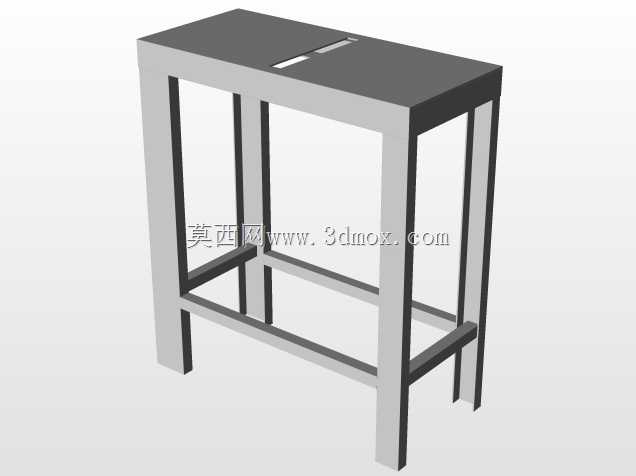

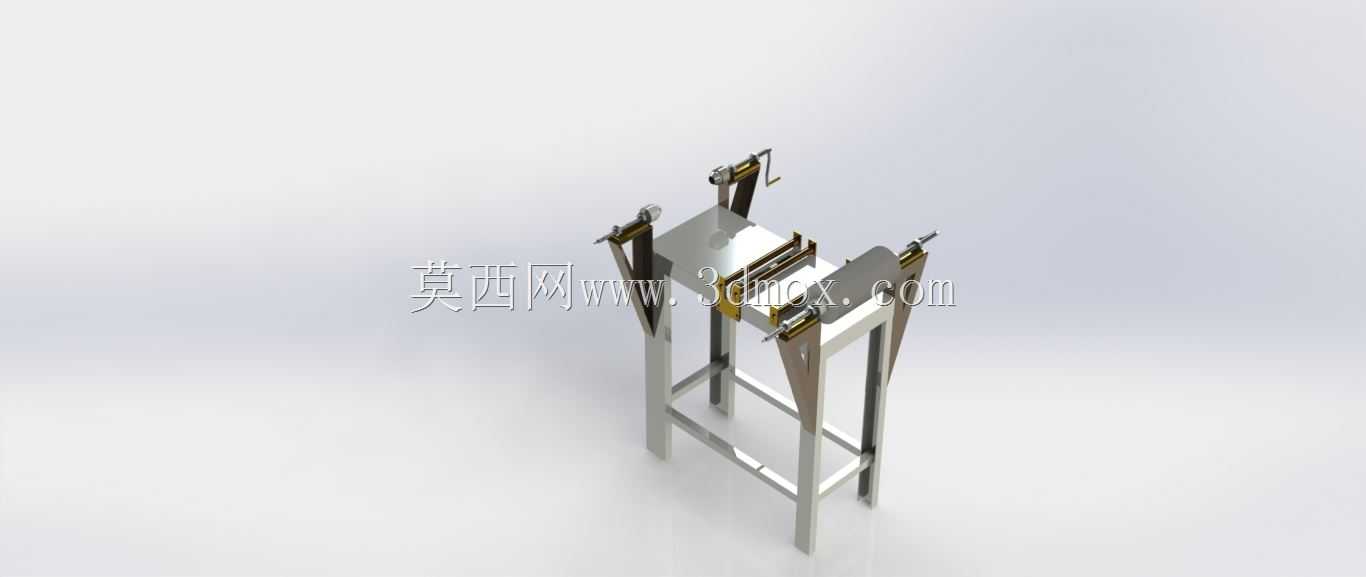

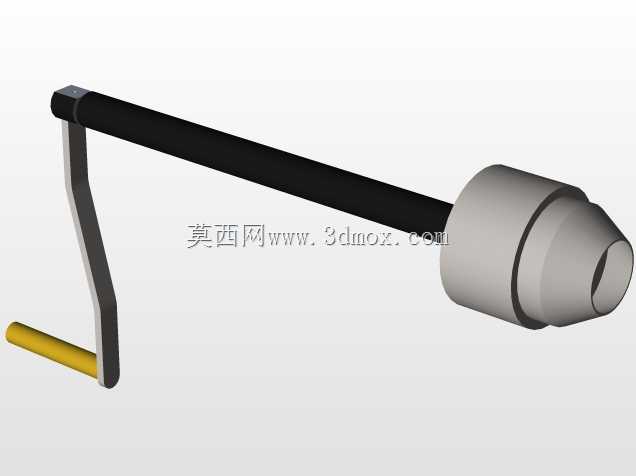

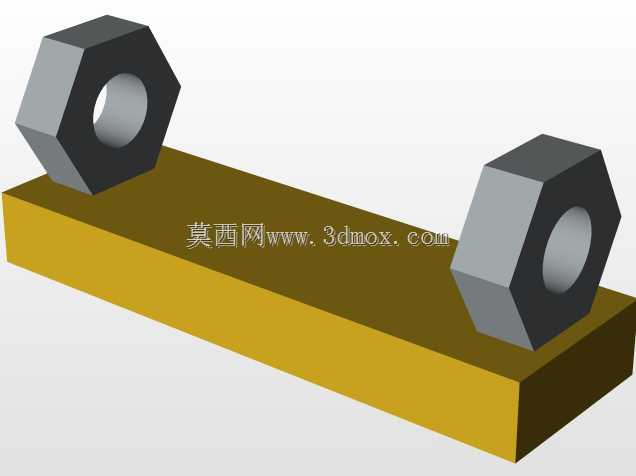

这款立式双工位支撑工装主要面向橡胶卷材加工场景设计，适配中小型橡塑制品加工车间的卷材上料、定长裁切工位使用，可替代传统简易托架存在的卷材偏移、转动卡滞问题，适配宽度在300-500mm区间、单卷重量不超过80kg的常规橡胶卷物料。从结构设计逻辑来看，整体采用方管焊接成型的立式框架作为承载主体，底部框架设置横向连接杆件强化整体抗扭刚度，四条支腿底部预留安装孔位，可通过膨胀螺栓直接固定在车间水泥地面或裁切工作台侧边，安装时需保证框架上平面水平度误差不超过1mm/1000mm，避免卷材转动时出现轴向窜动。两侧对称设置的三角支撑臂为核心承载部件，臂端安装带耐磨衬套的转动顶锥，顶锥可根据纸卷内芯孔径调整伸出长度，适配3英寸、6英寸两种通用卷材纸芯规格，装料时只需将两侧顶锥对准纸卷中心孔推入即可完成固定，无需额外锁紧机构，依靠顶锥与纸芯内壁的静摩擦力带动卷材同步转动，放卷阻尼可通过顶锥侧边的调节螺母微调，避免裁切过程中卷材松垮下垂。工装中部设置的横向托料架可在卷材放卷至剩余小直径段时提供辅助支撑，防止纸芯弯曲变形导致的卷材端面不齐问题，托料架表面包覆聚氨酯垫层，避免刮伤橡胶卷材表面。双工位的对称布局可同时装载两卷不同规格的橡胶物料，裁切不同厚度或材质的胶料时无需反复更换卷材，只需转动工位即可完成物料切换，大幅减少换料辅助时间。整体结构外露转动部件均设置限位挡边，防止卷材转动过程中出现脱出风险，框架表面采用喷塑处理，可适配车间内存在少量切削液、橡胶粉尘的工作环境，日常维护仅需定期向顶锥衬套加注润滑脂即可，无复杂易损部件。从安装边界来看，设备整体占地尺寸约为800mm*600mm，高度约1200mm，安装时后方需预留不小于300mm的操作空间用于更换卷材，前方与裁切设备的进料口对接间隙控制在50-100mm区间，可保证胶料平顺送入裁切工位，不会出现拉扯变形问题。
