机械加工用V形定位夹紧组件结构

在机加工工序的装夹环节中，这类V形定位组件是轴类、套类回转体零件装夹定位的核心功能部件，常配套在铣床、钻床、磨床的工装台面上使用，也可集成在专用检测工装中完成工件形位公差检测的基准定位。不同于普通平口钳的平面定位逻辑，V形结构的核心优势是能自动对中不同直径的回转类工件，无需反复调整找正，能大幅缩短单件装夹的辅助时间，尤其适配中小批量多规格轴件的加工场景。

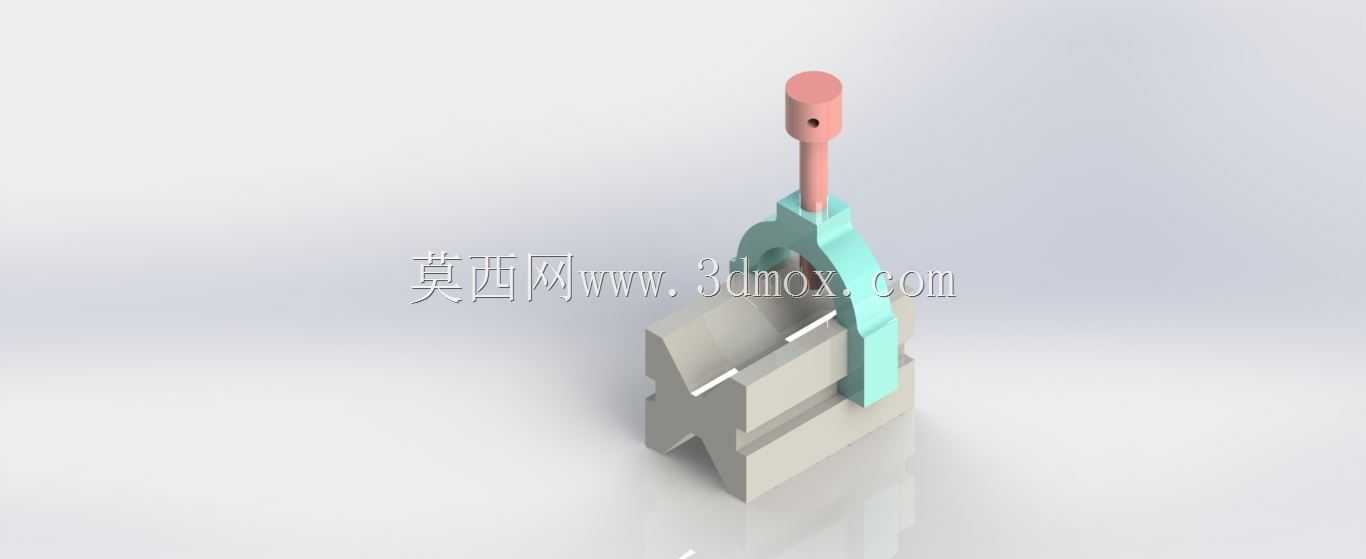

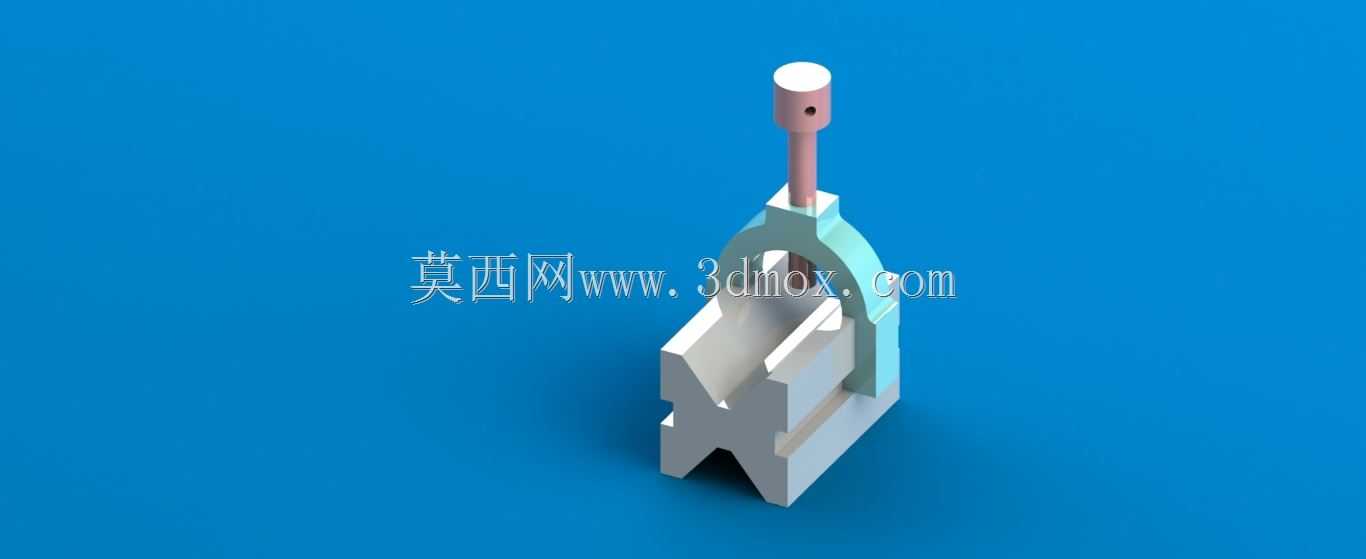

从结构设计逻辑来看，这套组件采用分体组合式结构，下部V形基座承担主要的定位承载功能，V形开口的夹角选用行业通用的90度设计，这个角度兼顾了定位稳定性和对不同直径工件的适配范围，夹角过小会导致大直径工件放置不稳，夹角过大则会降低对中精度，容易出现工件径向窜动。上部的压杆结构配合导向槽实现垂直方向的夹紧动作，压杆下端的圆弧接触面能和回转工件的外圆面形成足够的接触面积，避免夹紧时出现点接触压伤工件表面，同时压杆上的径向孔可配套锁紧销或者连接压紧手柄，方便操作人员快速完成夹紧与松脱动作。

在安装边界上，V形基座的底部设计为平面结构，可直接通过T型螺栓固定在机床工作台的T型槽内，基座两侧的安装面预留了足够的螺栓避让空间，不会和工作台其他工装附件产生干涉。整套组件的外形尺寸适配常规中小型机床的工作台行程，可单独使用完成单工件定位，也可多组并排布置，配合加长压板完成长轴类零件的多点定位装夹。

实际使用过程中，这类V形组件的定位重复精度可控制在0.02mm以内，能满足普通铣削、钻削工序的定位要求，若配套更高精度的磨削加工，可将V形工作面做淬硬处理后精磨，进一步提升接触面的耐磨性和定位精度。导向部分的间隙设计控制在0.01-0.03mm之间，既保证压杆上下动作顺畅无卡滞，又不会出现压杆偏斜导致的夹紧力偏移，避免工件装夹后出现轴线倾斜，影响后续加工的位置度精度。不同于一体式焊接结构的V形夹具，这套组合式结构的易损件可单独拆卸更换，长期使用后若V形面出现磨损，只需更换基座V形块部分即可，无需更换整套组件，能有效降低工装的维护成本。
