Accuride DA0115直线滚珠轴承转轮导轨结构

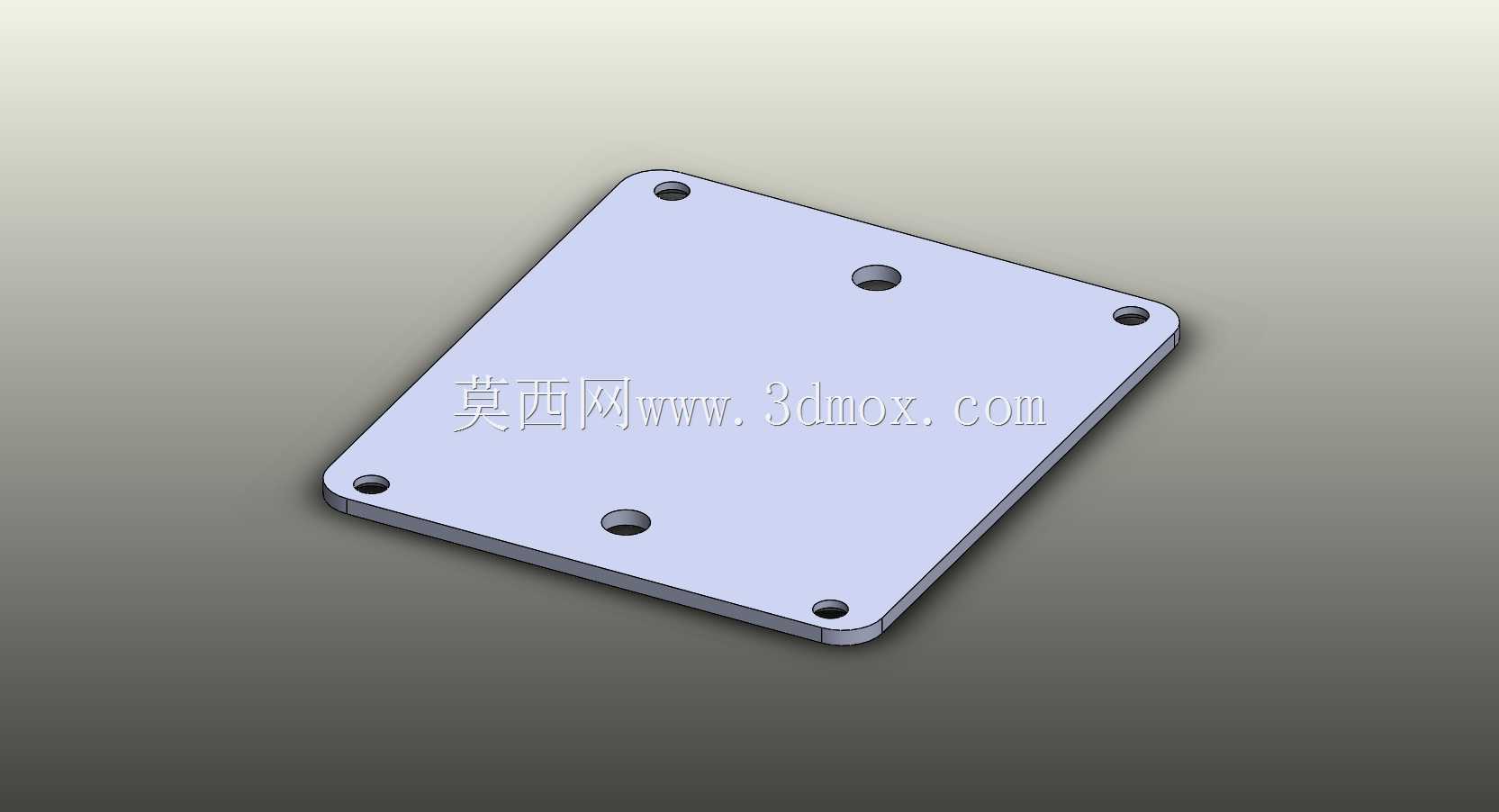

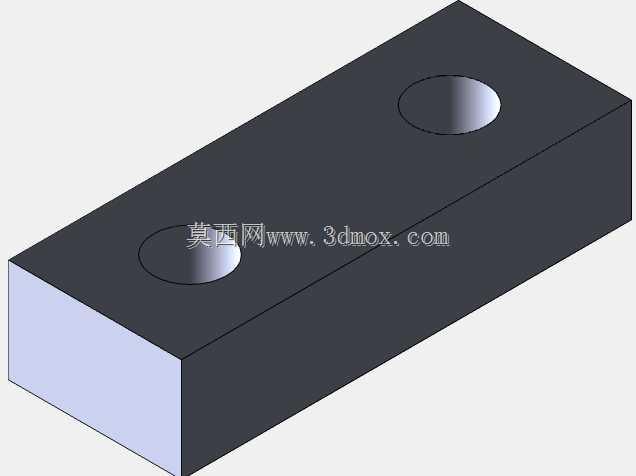

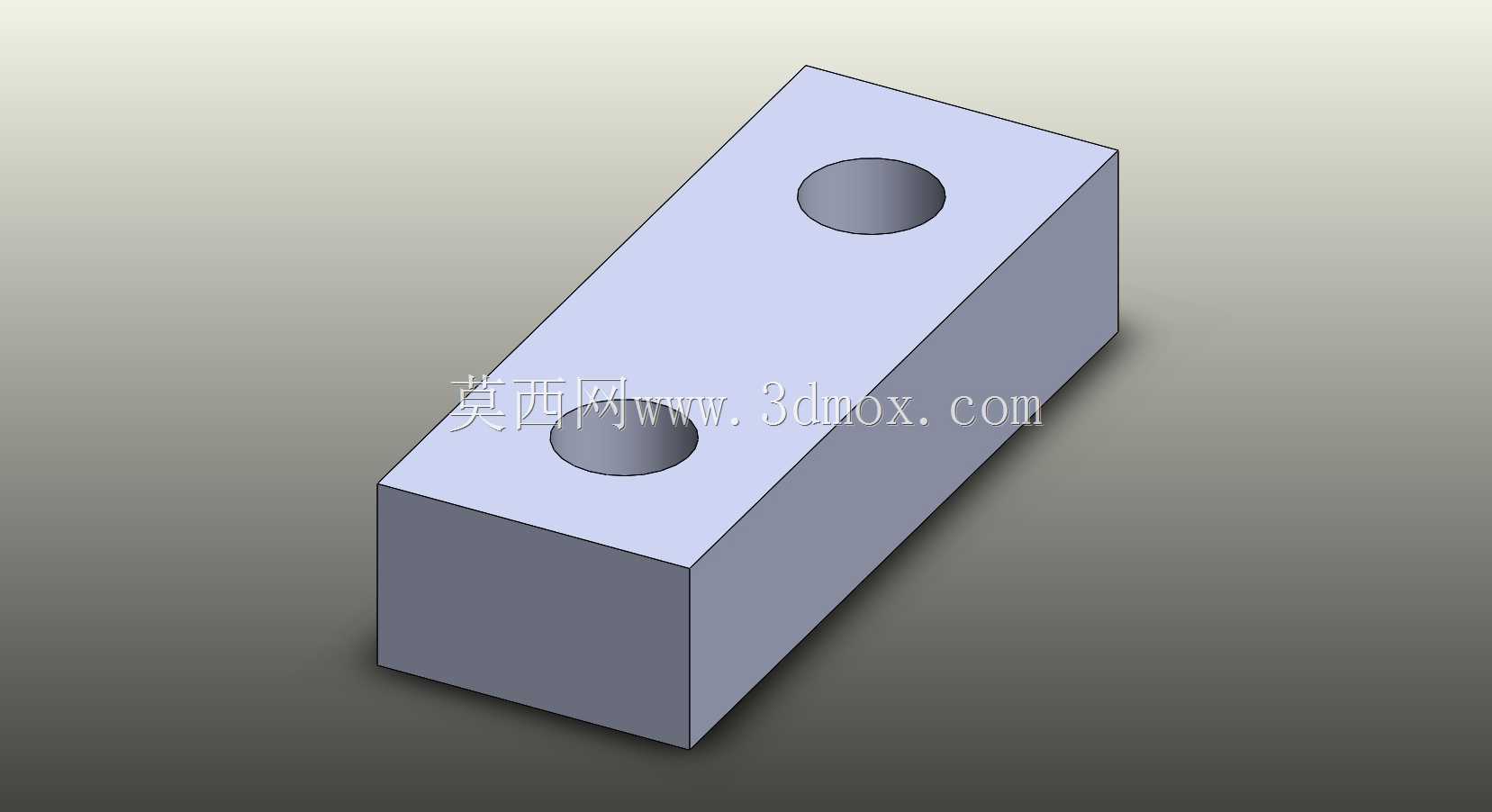

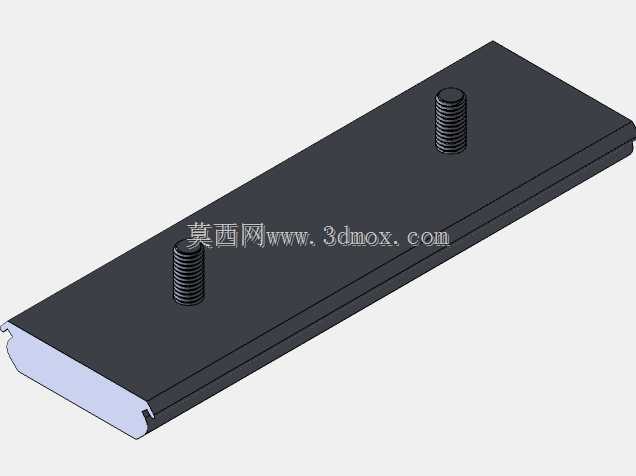

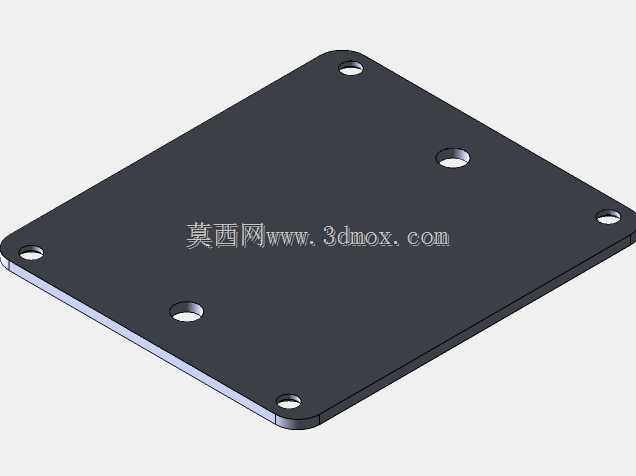

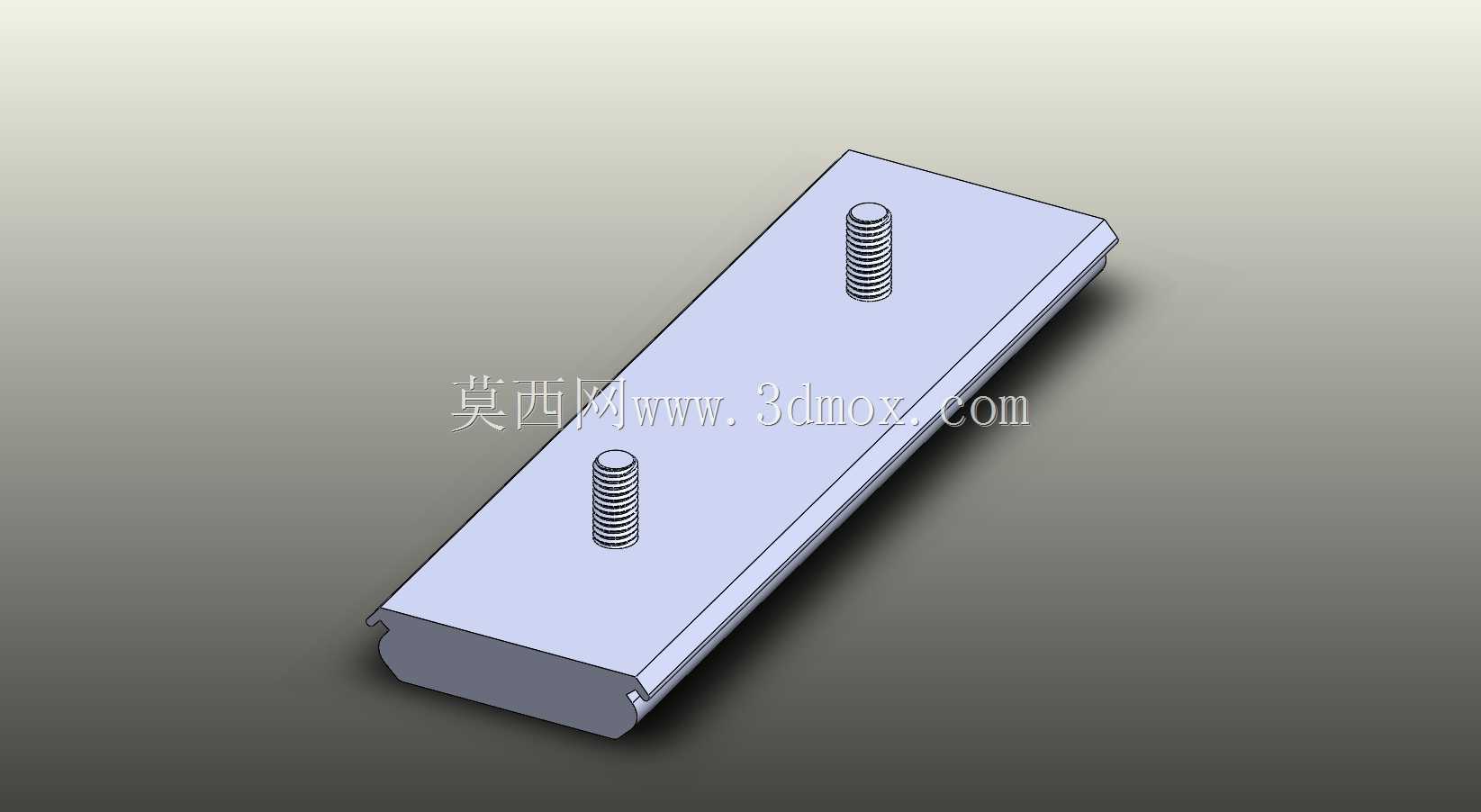

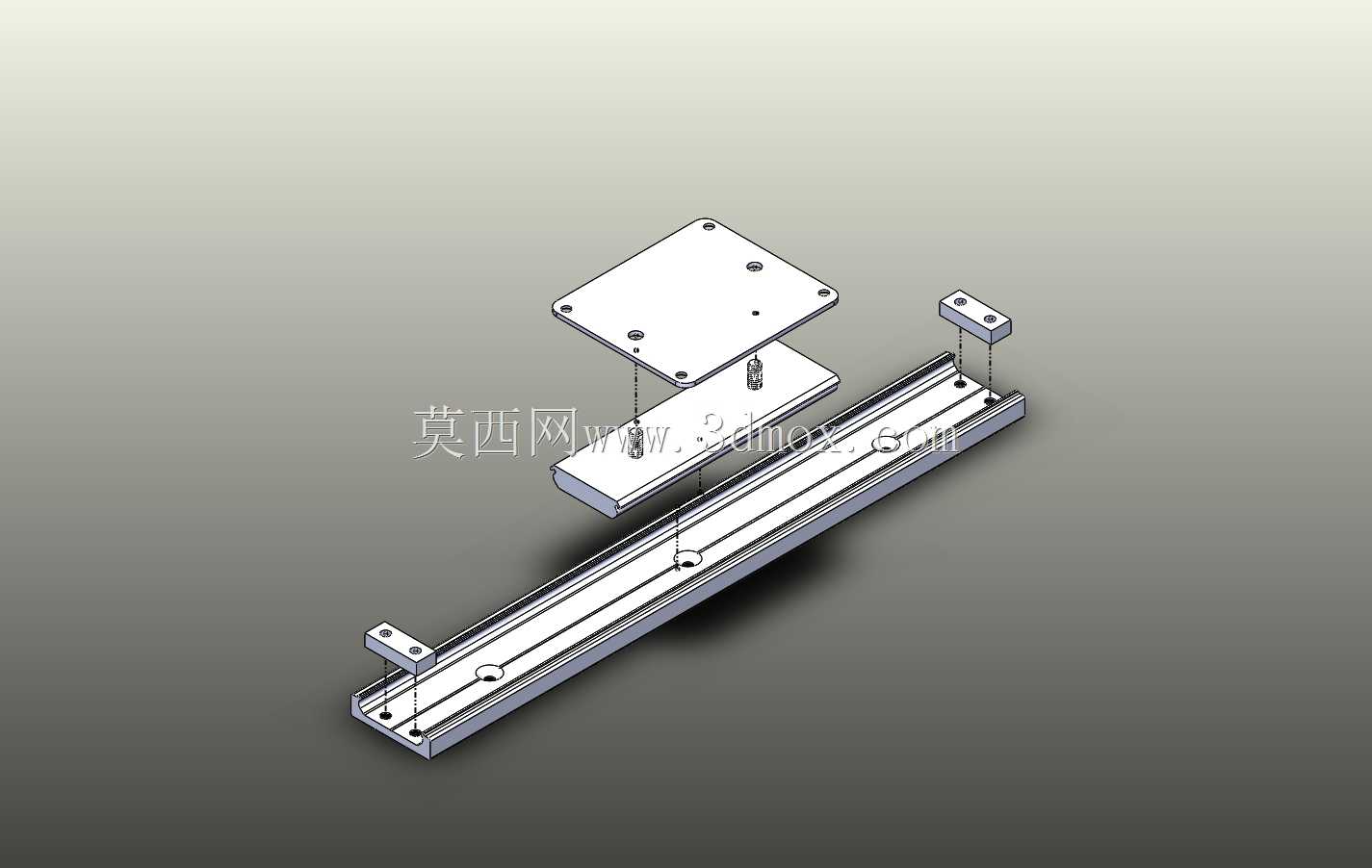

在自动化输送线、精密检测设备、抽屉式工装治具台这类需要平稳直线往复运动的场景里，这类带安装基板的直线滚珠轴承转轮组件是很常用的导向承载部件，它的核心作用是给移动负载提供低阻力、高精度的直线运动导向，同时承担垂直于运动方向的载荷，避免移动过程中出现卡滞、偏摆的问题。从结构设计来看，这套组件采用了分体式安装布局，长条形的主轨作为固定基准，上面加工有均匀分布的安装沉孔，可以直接通过螺栓锁附在设备的安装基准面上，不需要额外做复杂的适配加工；配套的两块滑动安装板，一块为大尺寸方形基板，另一块为双安装位的窄型连接块，分别适配不同的负载安装需求，滑动板和主轨之间通过内置的滚珠循环结构实现滚动摩擦，相比传统的滑动导轨，摩擦阻力能降低70%以上，长时间往复运行也不会出现明显的磨损卡顿。设计过程中首先考虑的是安装边界的兼容性，主轨的截面尺寸经过优化，既保证了自身的结构刚性，在承受偏载的时候不会出现明显形变，又控制了整体占用的安装空间，不会给设备的整体布局带来额外的空间压力；安装孔的位置完全匹配通用工业安装的孔距规范，不管是新设备设计还是旧设备的导向部件改造，都可以直接对位安装，不需要重新打孔调整。滑动板上的安装孔也做了沉头处理，锁附螺栓之后不会突出安装面，保证负载安装面的平面度，避免因为螺栓突出导致负载安装倾斜，影响运动精度。实际使用的时候，这套组件可以承受垂直方向的额定载荷，同时也能承受一定的侧向力矩，适合用在需要抽拉动作的设备舱门、可拉出的检测工位、小型物料滑移平台这类场景，运动过程中滚珠在滚道内循环滚动，运行噪音低，定位精度保持性好，不需要频繁添加润滑脂维护，能适应普通工业车间的使用环境。在建模的时候，所有的配合面都按照实际加工公差做了预留，滚道的弧度、滚珠的直径、保持架的位置都和实物完全一致，安装板的倒角、沉孔深度、轨身的壁厚都严格按照厂商的公开参数绘制，不管是用来做设备的整体装配干涉检查，还是做导向部件的选型验证，都可以直接调用，不需要再额外核对尺寸细节。另外这套组件的分体滑动板设计，也给用户的自定义改装留了足够的空间，可以根据实际负载的安装需求，调整两块滑动板的间距，适配不同长度的负载安装，不需要额外定制转接板，能减少设计过程中的非标加工工作量。
