户外儿童组合滑梯游乐设施结构

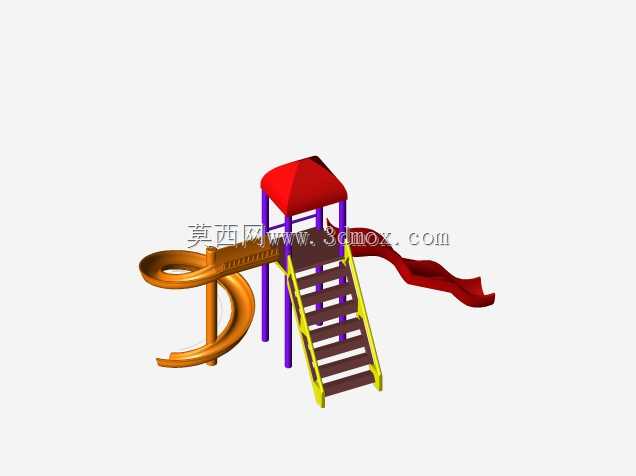

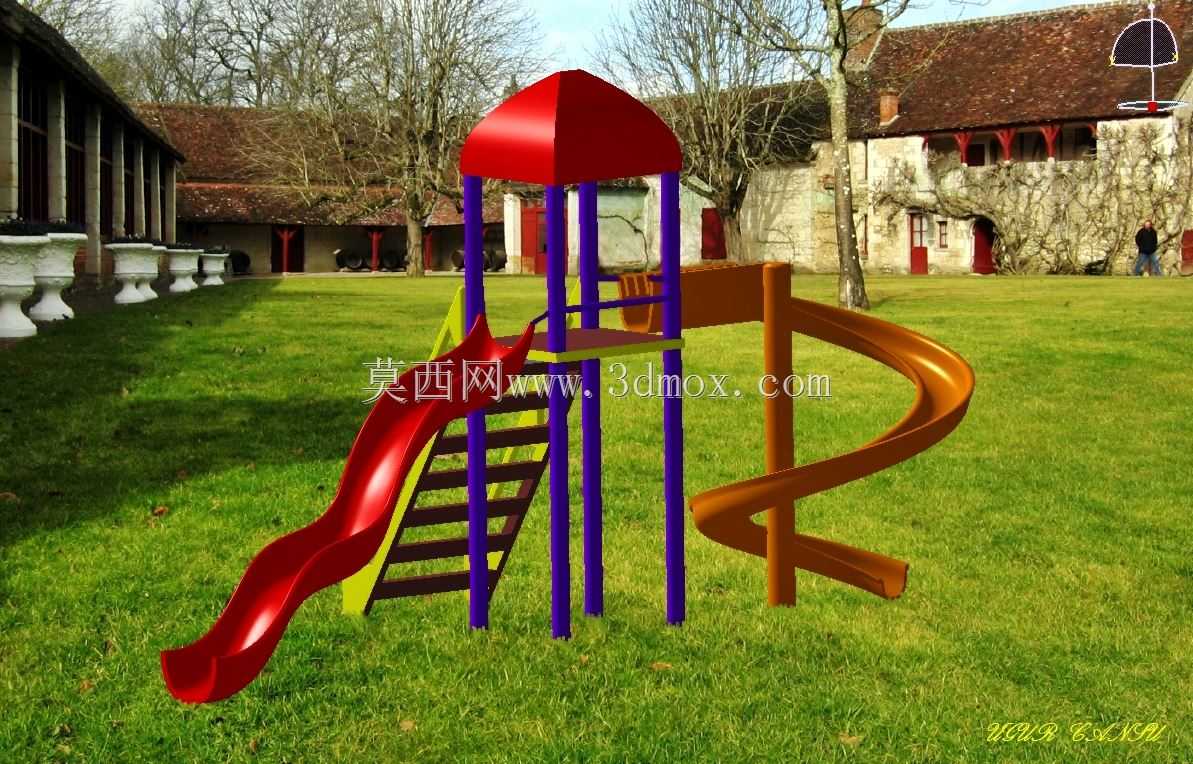

这款户外儿童组合游乐设施主要面向社区公共绿地、城市公园、小区配套活动区等户外儿童活动场景布设，核心服务3-12岁低龄儿童的户外游乐需求，可同时容纳多名儿童开展攀爬、滑行、平台停留等互动游乐活动，是户外儿童活动区域的核心配套设施之一。从结构设计来看，整套设施采用立柱支撑+功能模块拼接的模块化设计思路，主支撑立柱选用大截面圆管结构，所有立柱底部均预设膨胀螺栓安装孔位，安装时需匹配硬化混凝土地面做锚固处理，安装边界需预留周边至少1.5米的安全缓冲区域，缓冲区域内需铺设厚度不小于30mm的橡胶安全地垫，避免儿童跌落造成磕碰损伤。设施主体设置两个独立滑行通道，一侧为直段波浪形滑梯，滑梯两侧设置高度不低于150mm的挡边结构，滑行面做圆弧过渡处理，全程无尖锐棱角，滑梯入口处设置高度800mm的防护平台，平台周边设置全封闭防护栏杆，栏杆间隙控制在80mm以内，防止儿童从平台侧方跌落；另一侧为螺旋弯曲滑梯，螺旋段曲率半径经过反复校核，既保证滑行过程的流畅趣味，又避免曲率过小导致滑行速度过快引发安全风险。设施中部设置攀爬梯模块，攀爬梯踏步采用防滑纹理设计，踏步间距控制在200mm，适配低龄儿童的步幅范围，攀爬梯两侧设置辅助扶手，方便儿童抓握借力。顶部设置穹顶造型的遮雨棚结构，可在小雨天气为设施提供基础遮挡，同时穹顶边缘做圆弧卷边处理，无外露尖锐切口。所有金属构件表面均做户外粉末喷涂处理，涂层厚度不小于80μm，可耐受户外日晒雨淋的腐蚀环境，塑料部件选用滚塑成型工艺，整体强度高、耐候性强，长期户外使用不易出现脆化、褪色问题。整套设施的结构连接均采用防拆卸螺栓设计，所有螺栓外露端均设置塑料防护帽，避免螺栓突出剐蹭儿童衣物或皮肤。从安装尺寸来看，整套设施占地长度约4.2米，宽度约3.8米，整体高度约3.2米，安装完成后地面以上净空高度满足儿童站立活动需求，无碰头风险。设计过程中充分考虑不同年龄段儿童的行为特征，所有可接触部位均做倒圆角处理，圆角半径不小于10mm，不存在卡手、卡头的间隙结构，所有活动模块的承重能力均按照不低于50kg/点位做结构强度校核，可满足多名儿童同时使用的载荷需求，结构稳定性经过抗风载校核，可抵御常规户外大风天气的影响，无需额外做拉索加固。
