大跨度拱形厂房自动折叠工业门结构

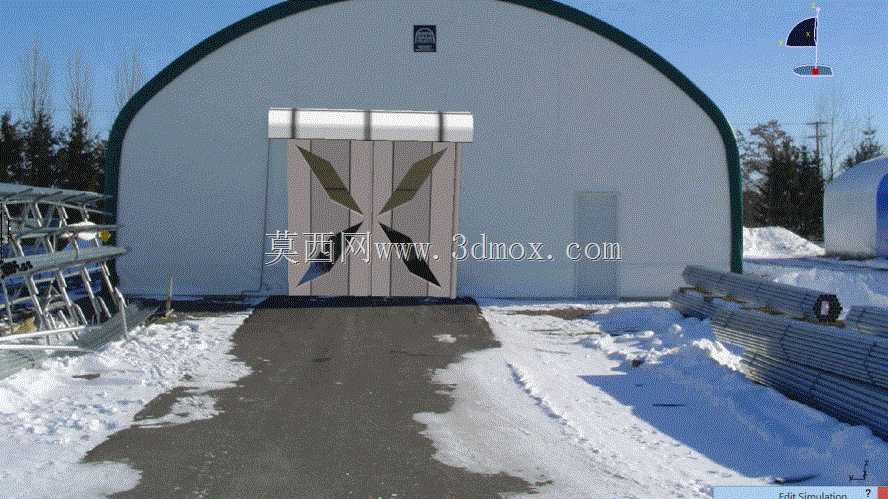

这套自动折叠工业门主要适配大跨度拱形围护结构的厂房、仓储库房出入口，这类场景常见于北方寒区的农机库、建材堆场、小型机库，冬季积雪厚度大，常规推拉门、平开门的轨道容易被积雪掩埋，门扇也容易因低温冻胀出现卡滞，折叠式的启闭结构能在门扇收拢时完全让出通行宽度，不会占用门洞两侧的侧向空间，对于需要进出大型工程机械、宽幅农用设备的场地来说，通行效率远高于常规分扇门。从实际使用需求出发，这类门的门扇采用多扇铰接的折叠结构，每扇门扇之间通过长行程铰接件连接，启闭过程中门扇沿预设轨迹向门洞两侧上方收拢，完全开启后门洞净空高度不会因为门扇悬挂产生压缩，超高设备进出时无需额外调整门扇位置。门扇的运动学设计需要重点匹配寒区户外工况，首先是门扇的受力分配，单扇门扇的骨架采用冷弯薄壁型钢焊接成型，外蒙皮采用压型彩钢板，内部填充保温岩棉，兼顾保温性能与结构强度，避免冬季室内外温差过大导致门扇结露变形。设计过程中首先要确定门洞的安装边界，这类拱形厂房的门洞顶部为圆弧过渡，常规矩形门无法贴合拱顶轮廓，因此这套门的顶部扇叶做了适配拱弧的切角处理，安装时门扇上沿的密封胶条完全贴合拱顶的彩钢围护面，关闭状态下能阻断冷风渗透，减少冬季库房的热量损耗。启闭机构的运动轨迹需要反复校核，避免门扇收拢过程中与门洞两侧的墙体、立柱发生干涉，每扇门扇的铰接点位置都经过运动学仿真验证，确保启闭全程门扇的转动角度平滑，不会出现瞬时扭矩过大导致驱动机构过载。考虑到北方冬季积雪会在门扇底部堆积，门扇的下沿设置了可自适应调整的刮雪条，启闭过程中能自动清理门槛位置的浮雪，避免积雪卡入门扇铰接缝隙。门扇的中缝位置采用交错式密封结构，关闭状态下相邻门扇的密封胶条互相压紧，不会出现透风缝隙，相比常规平开门的对接密封，这种结构在大风天气下的密封性能更稳定，不会因为风压作用出现门扇缝隙漏风的情况。安装时需要注意，门洞两侧的预埋钢板需要与厂房的主体钢构做刚性连接，因为门扇收拢后整体重量都由两侧的铰接支座承担，若预埋件固定强度不足，长期启闭振动会导致支座移位，进而出现门扇卡滞。驱动部分的传动机构布置在门洞顶部的拱架下方，不会占用地面空间，也避免了地面积雪、积灰对传动部件的侵蚀，日常维护时只需定期对铰接点加注润滑脂，检查密封胶条的老化情况即可，维护成本远低于地轨式推拉门。从运动学逻辑来看，这套门的启闭过程是多连杆协同运动，每扇门扇的转动角度都经过精确计算，开启时最外侧的门扇先动作，带动内侧门扇依次收拢，整个过程门扇不会超出门洞两侧的安装边界，对于场地狭窄、门洞两侧没有多余空间存放门扇的库房来说，这种结构的适配性极强。另外门扇的表面做了抗紫外线涂层处理，长期在户外暴晒不会出现漆面粉化、脱落的情况，彩钢板的折弯边都做了钝化处理，避免雨水积存导致的锈蚀问题，整体使用寿命能匹配厂房主体结构的使用周期，无需频繁更换门扇部件。
