重型可调式管子扳手结构设计

在油气输送管线铺设、建筑给排水施工、工业设备管路检修、消防管道安装等现场作业场景中，重型管子扳手是管路拆装作业不可或缺的手动夹持类工具，其核心作用是通过钳口的咬合结构抱紧圆柱形金属或非金属管材，提供足够的扭转力矩，完成带螺纹管件的旋紧与拆卸作业，尤其适配大口径、高连接强度的管路安装工况，普通活动扳手因夹持接触面不足、咬合力不够，无法在这类大扭矩管路作业中替代管钳的功能。

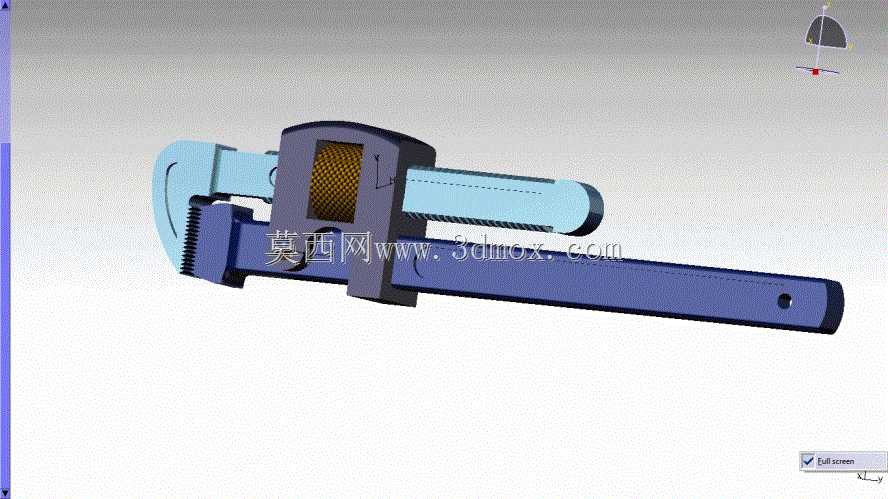

这款重型管子扳手的设计首先围绕大扭矩承载需求展开，整体采用分体式装配结构，主要由固定钳体、活动钳颚、调节齿条、防滑握柄、锁紧限位结构几个核心部分组成。固定钳体作为整个工具的承载基体，采用长直杆式结构设计，一端加工有带锯齿咬合齿的固定钳口，杆身内部加工有供活动钳颚滑动的导向槽，槽道的形位公差控制在0.1mm以内，保证活动钳颚滑动过程中无卡滞、无径向晃动，避免夹持管材时出现钳口偏斜、打滑的问题。活动钳颚的咬合齿与固定钳口的齿形采用错位排布设计，齿尖做了淬硬处理，硬度达到HRC48-55，既保证咬合时能嵌入管材表面形成足够的静摩擦力，又不会因齿尖过脆在大扭矩施力时出现崩齿失效。

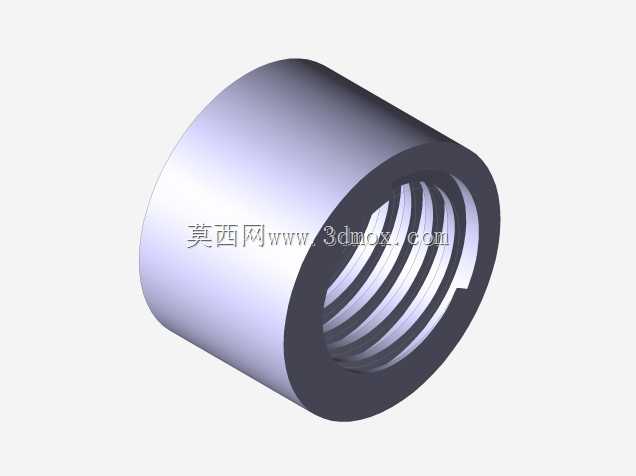

调节机构采用直齿齿条传动结构，齿条与活动钳颚为一体式加工，配合钳体上的调节螺母套，转动调节螺母即可驱动活动钳颚沿导向槽平移，实现不同口径管材的夹持范围调节，这款重型款的最大夹持开口可覆盖15-120mm外径的管材，覆盖了常规工业与民用管路安装的绝大多数管径需求。调节螺母的外圈加工有网纹滚花结构，即使操作人员佩戴沾有油污、水渍的劳保手套，也能顺畅转动调节结构，不会出现打滑脱手的问题。钳体尾部的握柄部分做了加长设计，根据杠杆力矩原理，握柄长度比普通轻型管钳增加30%，在同等操作人员施力的情况下，钳口位置可输出更大的扭转力矩，针对锈蚀、咬死的旧管路螺纹连接，能更轻松地完成拆卸作业，握柄表面做了哑光防滑处理，尾部设计有悬挂孔，作业间隙可将工具悬挂在工具架上，便于现场5S管理。

从安装边界与尺寸适配角度看，这款管钳的整体长度控制在600mm级别，固定钳体的截面厚度为18mm，在狭窄的管路井道、设备旁的管路安装空间中，相比更长的管钳拥有更好的操作灵活性，不会因工具尺寸过大无法在受限空间内完成转动施力。钳口的咬合深度设计为8mm，夹持管材时齿面与管材的接触长度达到35mm，咬合接触面积足够大，不会因局部压强过大咬伤薄壁管材的管壁，尤其适配镀锌钢管、无缝钢管、PPR衬塑钢管等常见管路材质的拆装需求，不会在作业过程中造成管材变形、镀层脱落影响管路使用寿命。

设计过程中针对受力薄弱位置做了专门的结构强化，固定钳口与杆身的过渡位置采用大圆角过渡结构，避免应力集中导致大扭矩施力时钳体从根部断裂，活动钳颚与齿条的连接位置做了加厚处理，承受额定最大扭矩时的安全系数达到3倍以上，符合手动五金工具的载荷设计规范。钳口的两个咬合面设计为一定的倾角，当操作人员向握柄施加握力时，钳口会随着扭矩的增大自动产生向内的抱紧力，扭矩越大抱紧力越强，从结构原理上避免施力过程中钳口打滑脱出，降低作业过程中的安全风险。

在实际现场使用中，这款重型管钳除了常规的管材拆装作业，还可临时用于大规格六角螺母的拆装、圆柱形工件的夹持固定等辅助作业场景，适配管道工、设备维修工、安装钳工等多个工种的日常作业需求。整体结构没有多余的复杂零件，所有装配部件均可拆卸更换，当钳口齿形磨损、调节螺母滑牙时，可单独更换损坏配件，延长工具整体的使用寿命，降低现场工具的使用成本。
