电动往复式剃须刀运动结构三维数模

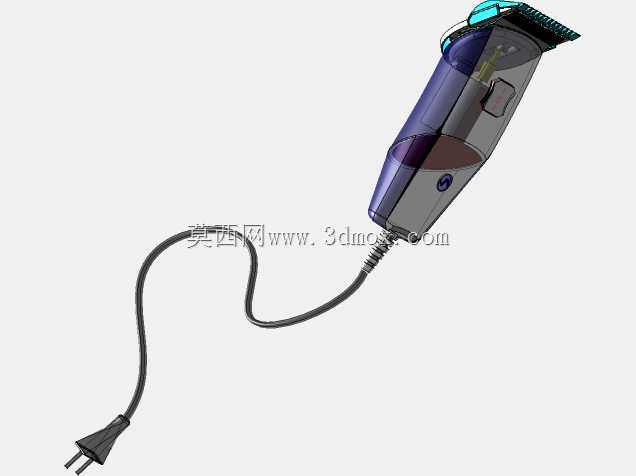

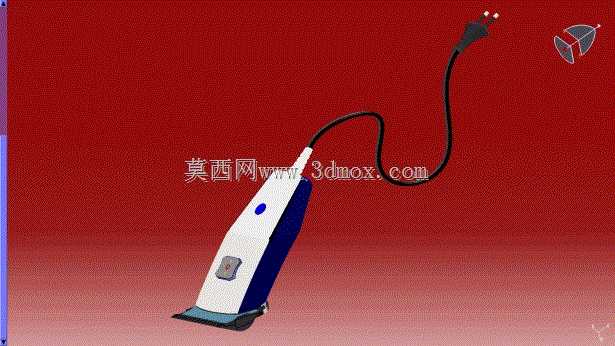

本次呈现的三维数模还原了往复式电动剃须刀的完整运动传动结构与外观壳体，从实际应用场景来看，这类产品属于个人护理类手持电动器具，日常使用场景覆盖家庭个人剃须、理发店毛发修剪、宠物局部修毛等多个领域，核心功能是通过动刀头相对定刀网的高速往复剪切，实现对硬质短毛发的高效切断，相比旋转式刀头，往复结构对粗硬胡须的切断效率更高，贴合面部轮廓时的剪切死角更少。

从结构设计思路来看，整个模型首先确定了手持握持的人机工程边界，壳体采用流线型收腰设计，握持段的截面周长控制在110mm到130mm区间，适配绝大多数成年用户的手掌握持尺寸，整机重心布置在距离底部端面65mm的位置，保证手持操作时的配重平衡，长时间握持不会出现明显的坠手感。壳体分为前后两个对合半壳，配合位置设计了0.8mm的止口搭接结构，既可以保证装配时的定位精度，也能提升壳体拼缝处的密封性能，防止日常使用时胡须碎屑、水渍进入机身内部。

传动运动部分是整个模型的核心，内置的偏心轴结构将电机的高速旋转运动转化为刀头架的直线往复运动，偏心距设置为1.2mm，匹配每分钟7000到8000次的往复频率，既可以保证刀头的剪切效率，也能控制整机运行时的振动幅度，避免振动过大导致的握持麻手问题。动刀架与定刀网之间设置了0.02mm的预压间隙，通过刀架底部的弹性压片实现压力恒定，保证动刀在往复运动全程都能贴合定刀网内表面，既不会因为间隙过大出现夹须问题，也不会因为压力过大导致刀网磨损过快、运行噪音升高。

供电部分的结构布局也做了完整还原，机身尾部的电源线出线位置设计了防弯折橡胶护套，护套长度18mm，带有3圈环形缓冲槽，可承受超过10000次的弯折而不出现线芯断裂问题，机身内部的电池仓、电机仓做了独立的腔室分隔，电池仓侧壁设计了2条高度1mm的定位筋，保证充电电池装配后不会出现晃动移位，电机与壳体之间设置了橡胶减震垫，阻断电机振动向壳体的传递路径，进一步降低整机运行噪音。

安装边界方面，定刀网采用卡扣式固定结构，与机身前端的安装座配合时，三个均匀布置的卡扣卡入深度为1.5mm，用户日常清洁时可以直接徒手拆卸刀网，不需要额外工具，拆卸力控制在15N到20N之间，既不会因为卡接过松导致使用中刀网脱落，也不会因为卡接过紧导致拆卸困难。刀头架与偏心轴的配合位置采用万向浮动结构，允许刀头架有最大2度的角度偏转，贴合面部时可以自动适配皮肤轮廓，保证刀网全程贴合皮肤表面，减少剃须过程中的皮肤刺激。

从实际工程验证的角度来看，整个结构的运动干涉检查已经在建模过程中完成，所有运动部件在全行程内的最小安全间隙保持在0.3mm以上，不会出现运动卡滞、部件擦碰的问题，壳体壁厚统一设置为2mm，采用ABS注塑成型工艺时可以保证充模完整，不会出现缩痕、缺胶等注塑缺陷，表面的开关按键采用双色注塑工艺，按键与壳体之间的配合间隙控制在0.1mm，按键行程为1.2mm，按压力度设置为3N，反馈清晰不会出现卡键问题。机身侧面的指示灯导光柱采用透明PC材质，与壳体的安装位置设计了定位卡槽，装配后不会出现漏光问题，可清晰显示设备的通电、充电状态。
