乘用车五辐运动款轮毂结构设计

本次设计的五辐运动款轮毂，主要面向民用乘用车改装及配套场景，适配紧凑型、中型家用轿车的前轮与后轮安装位，可满足日常城市通勤、高速行驶及轻度运动驾驶的使用需求。轮毂作为车辆行走系统的核心承载部件，既要承担车身垂直载荷，也要传递驱动、制动过程中的扭矩，同时还要抵消转弯、颠簸路面带来的侧向冲击力，设计过程中需要兼顾结构强度、轻量化与外观协调性。

从安装边界来看，该轮毂轮辋直径适配17英寸轮胎规格，轮辋宽度为7.5J，偏距设定为40mm，中心孔直径匹配多数欧系、日系家用轿车的轴头尺寸，孔位采用5孔114.3mm的通用PCD参数，可直接对应市面多数量产轿车的安装法兰，无需额外加装变位器即可完成装配，轮缘处按照乘用车轮胎安装标准设计了标准的胎圈座结构，可保证轮胎充气后与轮辋的密封贴合，避免高速行驶下出现轮胎脱圈、漏气的风险。

结构设计层面，五根辐条采用不等宽流线型造型，辐条根部与轮心安装盘连接处做了大圆角过渡，可分散螺栓紧固时的集中应力，避免长期交变载荷下出现辐条根部开裂的问题；辐条向轮辋延伸的末端做了渐变收窄处理，既可以减少轮毂整体的转动惯量，提升车辆加速、制动的响应速度，也能为刹车卡钳预留足够的安装空间，适配大四活塞以内的改装刹车套件，不会出现轮毂与卡钳干涉的情况。轮辋部分采用深槽式结构设计，方便轮胎的拆装维护，轮辋内侧预留了气门嘴安装孔位，可兼容常规橡胶气门嘴与金属防爆气门嘴的安装。

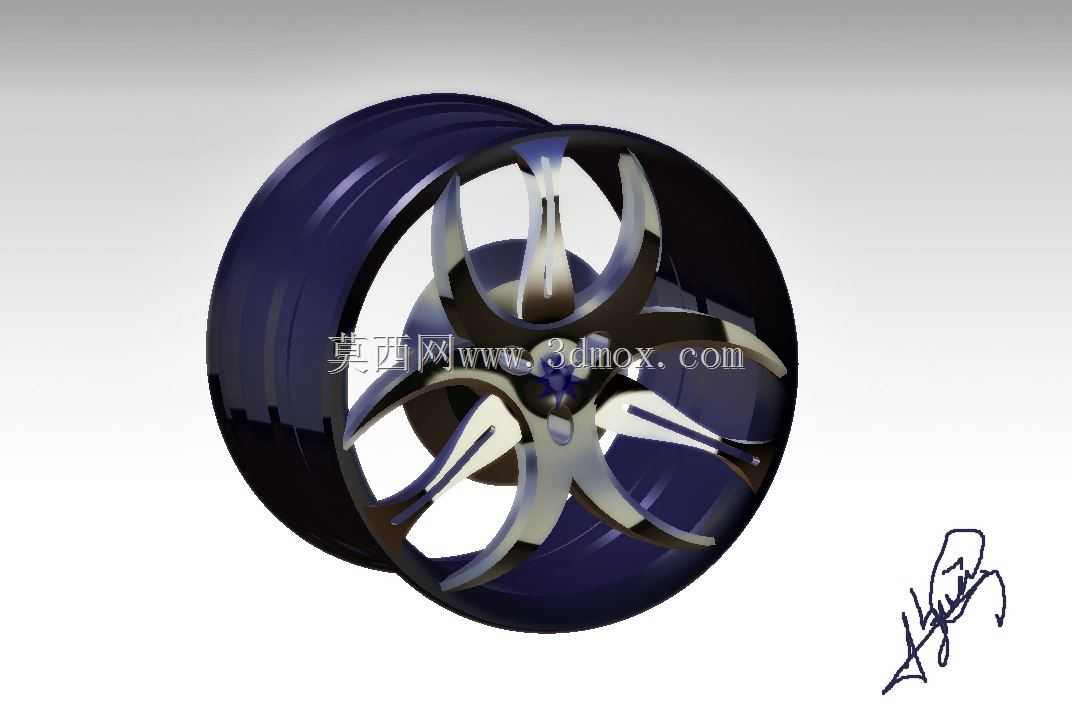

材质适配方面，该结构既可以对应低压铸造的铝合金生产工艺，也可通过调整辐条壁厚适配锻造工艺生产，铸造版本辐条壁厚设定为6mm，可满足日常行驶的强度要求，锻造版本可将壁厚缩减至4.5mm，进一步降低簧下质量，提升车辆悬挂的响应表现。外观层面辐条表面做了双色处理的结构预留，亮面切削区域与深色涂装区域的分界处做了0.3mm的凸台结构，可避免涂装过程中出现溢漆问题，同时也能提升轮毂的运动视觉效果。在实际装车验证的维度，该结构的轮心安装面平面度公差控制在0.05mm以内，可保证轮毂与轴头法兰的完全贴合，避免高速行驶时出现方向盘抖动的问题，螺栓孔位置度公差控制在0.1mm以内，可保证所有轮毂螺栓均匀受力，避免单个螺栓过载断裂的风险。
