折叠式便携多规格内六角扳手组

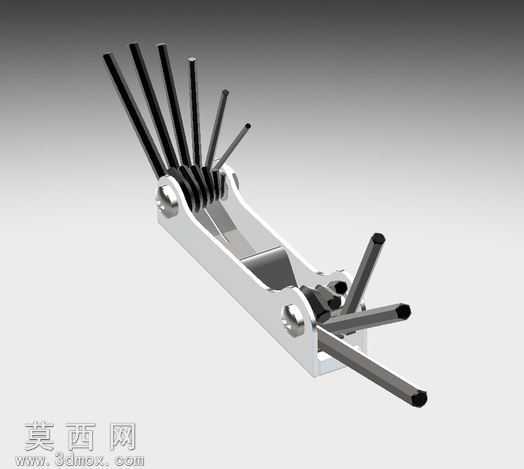

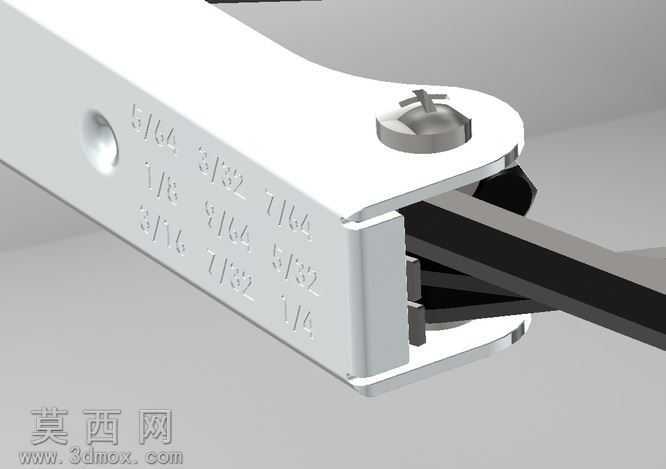

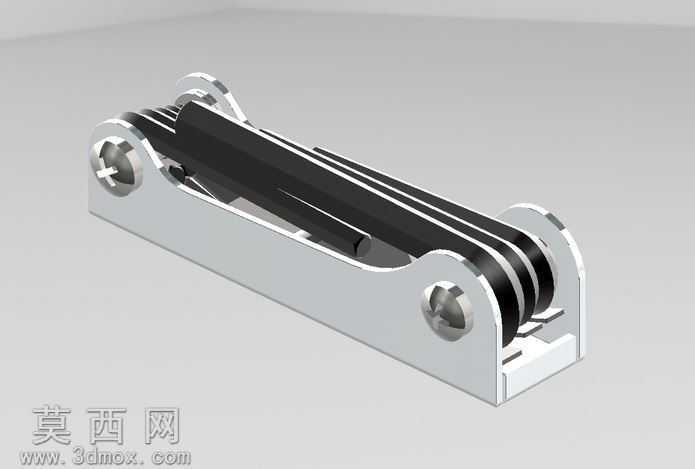

本作品为折叠式便携内六角扳手组的三维建模成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先对整体握持基座进行草图绘制，通过拉伸、切除、圆角等基础特征完成基座的主体轮廓构建，精准预留出各规格扳手的转动安装槽位与销轴装配孔位，确保各扳手单元可顺畅转动收合无干涉。针对不同规格的内六角扳手杆，采用统一参数化模板调整杆长、六角头对边尺寸，匹配公制常用内六角规格梯度，从微型小号到常用大号依次排布，每根扳手杆的尾端转动连接位都做了适配销轴的轴径特征设计，配合基座上的弹簧卡位结构，实现扳手展开时的定位锁定，避免使用过程中扳手意外折回。材质与渲染阶段，为握持基座赋予哑光银色金属材质，模拟铝合金轻量化握持件的磨砂质感，扳手杆部分赋予高碳钢淬火后的深灰金属质感，表面添加细微的拉丝纹理提升真实度，连接销轴与卡位弹簧分别赋予亮面镀铬金属与发黑弹簧钢材质，通过环境光遮蔽、全局光照调整，将金属件的反光、明暗层次自然呈现，清晰展现各部件的装配关系。结构设计上采用折叠收纳逻辑，未使用时所有扳手杆可完全收合进基座的槽位内，整体外形规整便于随身携带，使用时将对应规格的扳手杆转出至卡位即可锁定受力，多规格集成的设计省去了携带零散扳手的不便，基座的弧形轮廓贴合手部握持形态，提升长时间操作的舒适度。建模过程中对转动配合间隙做了合理预留，既保证转动灵活无卡滞，也避免间隙过大导致的晃动问题，弹簧卡位结构的弹力参数通过虚拟装配验证，确保展开锁定稳固、收合操作顺畅，整体模型完整还原了这类便携工具的实用结构与外观细节，可用于产品展示、结构验证等场景。
