滚轮摆杆式限位开关三维结构设计

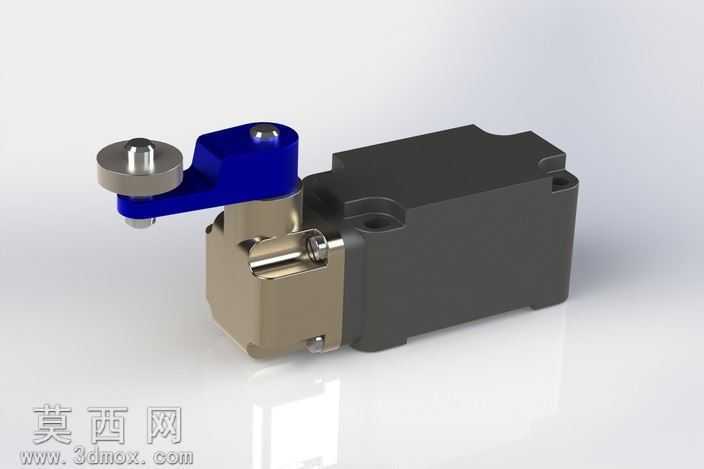

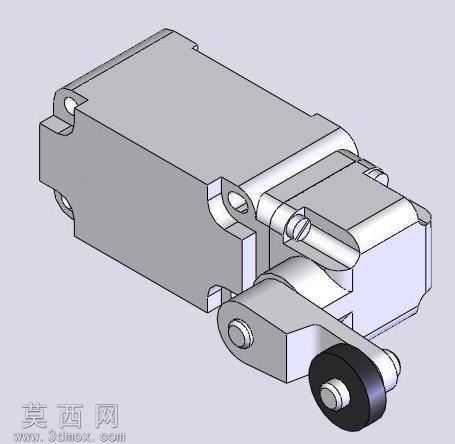

本作品为滚轮摆杆式限位开关的三维参数化模型，建模过程严格遵循工业级限位开关的实际生产尺寸规范，在三维建模软件中完成全零件的独立建模与整机装配。建模阶段首先对开关的主体基座进行特征构建，通过拉伸、切除、倒角等基础特征完成基座的腔体、安装孔、定位槽结构，还原基座用于容纳内部触发机构、接线端子的内部空间，同时保证基座外部安装位的尺寸精度，匹配工业场景的标准安装要求。其次对摆杆触发机构进行单独建模，包含摆杆转轴、摆杆臂、端部滚轮三个核心零件，滚轮部分通过旋转特征构建主体，添加表面纹理特征模拟实际滚轮的耐磨材质属性，摆杆臂与转轴的配合位置添加公差配合特征，还原真实的转动间隙与装配关系，保证摆杆触发动作的运动逻辑符合实际产品的动作行程。模型的外壳防护部分同样做了精细化建模，对壳体的拼接缝、密封槽、接线口位置做了细节还原，模拟实际产品的防护结构设计。材质渲染阶段，为基座与壳体部分赋予哑光工程塑料材质，调整材质的粗糙度与漫反射参数，还原工业电器常用的阻燃PA材质质感；为金属转轴、摆杆金属部件赋予镀锌钢材质，添加轻微的金属反光与表面钝化质感；为端部滚轮赋予黑色耐磨聚氨酯材质，调整材质的软质反光属性，区分金属与非金属部件的视觉差异。结构设计上完整还原了限位开关的触发逻辑：当外部运动部件触碰端部滚轮时，摆杆绕转轴转动，带动内部的触点触发机构完成通断动作，模型中预留了内部触点机构的装配空间，可直接拓展添加内部触点、弹簧、接线端子等细节零件。整体建模过程遵循自下而上的装配设计思路，每个零件的特征树清晰可编辑，所有配合关系采用同轴、重合、限位配合等标准装配约束，既保证模型的外观还原度，也保留了结构的可编辑性与运动仿真基础，可用于电器选型参考、自动化设备布局演示、机械教学案例等场景。
