离心式流体输送用叶轮三维结构设计

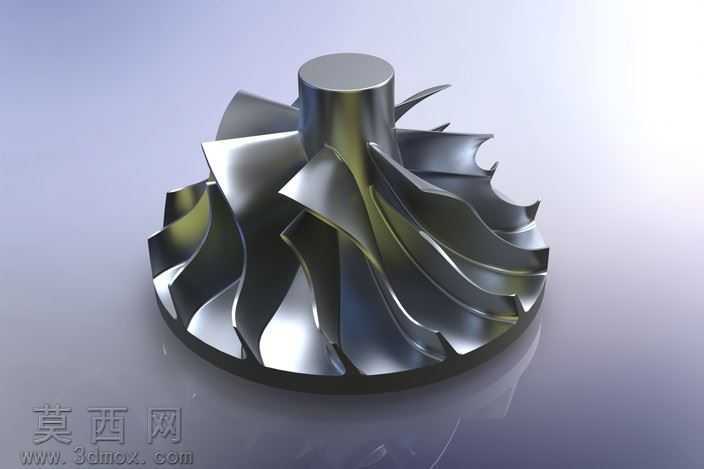

本作品为离心式叶轮三维结构设计，整体采用参数化建模思路完成，建模过程中首先确定叶轮的核心基准：以中心轮毂的回转轴线作为全局主基准，先绘制轮毂主体的回转截面轮廓，通过回转特征生成带中心安装通孔的轮毂基体，轮毂的中心通孔严格匹配常规动力输出轴的装配尺寸，孔壁预留合理的公差配合余量，轮毂外壁做平滑过渡处理，避免应力集中。完成轮毂基体后，开始构建核心的叶片结构：首先在轮毂的径向基准面上绘制单片叶片的翼型截面轮廓，翼型曲线采用流体力学常用的后弯式设计，叶片从轮毂根部向外缘延伸过程中，按照预设的安装角度做均匀的扭转过渡，保证流体进入叶轮后可以顺着叶片曲面平滑流向外缘，降低流动阻力与紊流损耗。单片叶片完成后，通过圆周阵列特征，按照均匀的角度间隔阵列出全部叶片，阵列过程中严格保证每片叶片的角度一致性，避免动平衡偏差。叶片与轮毂的连接位置做圆角过渡处理，既消除建模过程中的尖锐棱角，也符合实际铸造或机加工的工艺要求，减少应力集中风险。叶轮底部的轮盘结构采用薄壁回转特征生成，轮盘外缘与所有叶片的外边缘做齐平处理，轮盘与轮毂、叶片的连接位置同样设置平滑过渡圆角，保证整体结构的连贯性。建模完成后对整体结构做干涉检查，确认所有叶片之间、叶片与轮毂轮盘之间无干涉，整体结构满足转动部件的动平衡基础要求。材质方面模拟常用的铸铝或工程塑料材质，赋予模型均匀的哑光金属质感，曲面做平滑着色处理，清晰展现叶片的扭转曲面形态与整体结构特征，整体结构可直接用于流体仿真分析、3D打印验证或后续的工程图生成，适配各类流体输送设备、动力设备的叶轮设计参考需求，叶片的曲面弧度、轮毂的安装尺寸、轮盘的厚度参数均经过合理推演，符合常规离心叶轮的设计规范，能够直观展现离心叶轮的核心结构特点与工作形态。
