三轨式推拉铝合金窗体结构设计方案

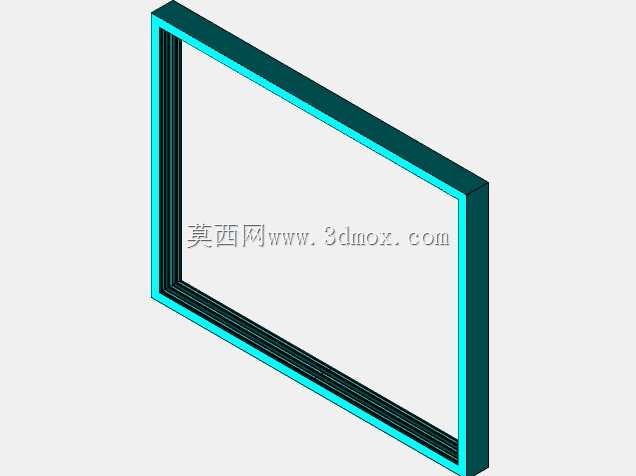

这款三轨推拉窗体结构，主要适配民用住宅、商用办公空间的外墙采光洞口安装，也可用于工业厂房附属办公区的隔断围护场景，核心作用是在实现建筑内外空间物理分隔的基础上，满足自然采光、通风换气、隔音隔热的实际使用需求，同时兼顾外立面的视觉规整性。从实际安装边界来看，该窗体的外框采用等厚矩形腔体结构设计，外框整体厚度适配常规120-150mm厚度的建筑墙体砌筑预留洞口，安装时可通过外框侧边的固定耳片与墙体预埋件完成刚性连接，窗框与墙体间隙可填充发泡密封胶实现防水隔尘，适配的洞口宽度范围在1800-2400mm之间，洞口高度适配1500-1800mm的常规民用窗洞尺寸，无需额外裁切主框型材即可完成适配。

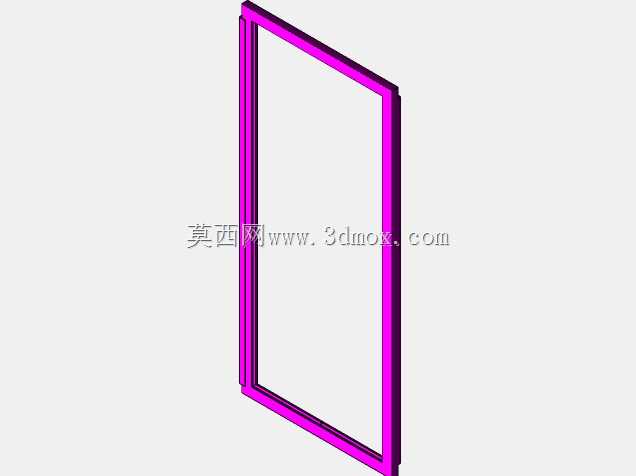

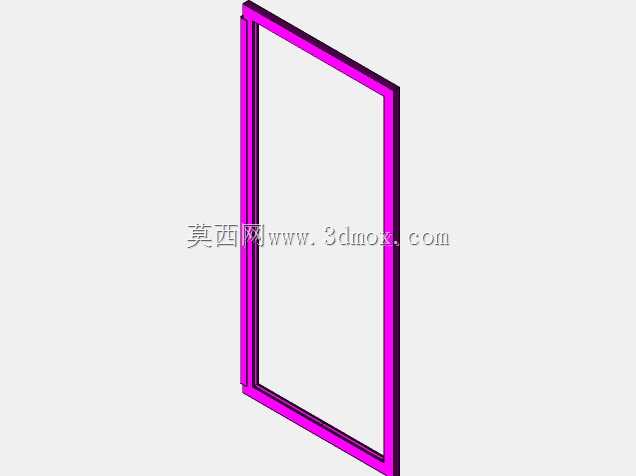

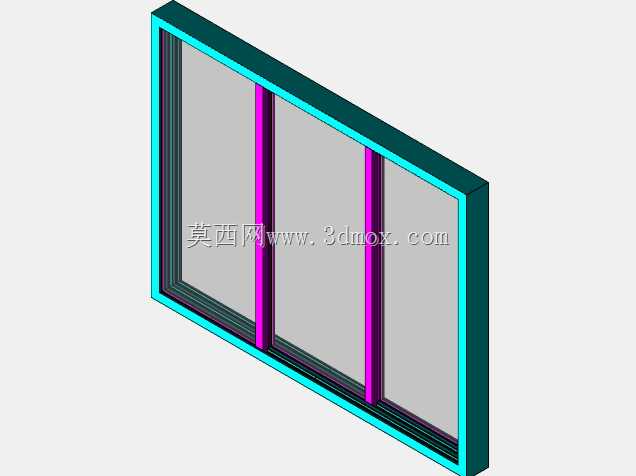

设计思路上，采用三扇等宽推拉扇的排布逻辑，相比传统双扇推拉结构，可开启的通风面积最大能达到整窗面积的三分之二，能更好满足大空间的快速通风需求；推拉扇的竖向中梃采用加强腔体结构，内部可加装钢衬提升整体抗风压性能，适配中高层住宅的外窗安装抗风要求。轨道部分采用高低轨阶梯式设计，外侧轨道高度高于内侧轨道，可避免雨天室外积水顺着轨道缝隙倒灌进室内，轨道接触面预留了毛条安装槽位，推拉扇闭合时，扇体侧边与框体、中梃的接触位置可通过密封毛条实现柔性接触，既能够降低推拉过程的金属摩擦异响，也能提升整窗的密封隔音效果，减少室外粉尘、噪音的传入。

功能特性层面，每扇推拉扇的底部都配置了可调式滑轮组件，滑轮采用耐磨尼龙材质，长期推拉使用不易出现卡顿、磨损异响，滑轮的高度调节余量有5mm，可抵消安装过程中窗框的细微水平偏差，保证扇体推拉顺畅；扇体的玻璃安装槽预留了5+20A+5的中空玻璃安装位，可根据使用需求选配普通中空玻璃、Low-e隔音玻璃或者钢化安全玻璃，适配不同气候区域的保温隔热要求。窗体的外框与扇体的边角位置都做了圆弧过渡处理，避免安装、使用过程中尖锐边角造成磕碰划伤，同时扇体侧边预留了防盗锁扣的安装位，闭合后可通过锁扣实现扇体间的互锁，满足日常使用的防盗需求。

从结构建模的细节来看，所有型材的拼接位置都采用45度角组角设计，组角处预留了注胶通道，组角完成后可注入结构密封胶提升框体的整体结构强度，避免长期使用后框体拼接处出现开裂、变形；轨道的端部设置了限位挡块，可限制推拉扇的最大滑动行程，避免扇体推拉过度从轨道内脱出造成安全隐患。整体结构没有冗余的异形构件，所有型材截面都采用标准化挤压型材截面，加工时无需定制特殊开模，能够有效降低生产加工的成本，也方便后期使用过程中的配件更换与维护。
