工业门用光面门锁轴结构设计

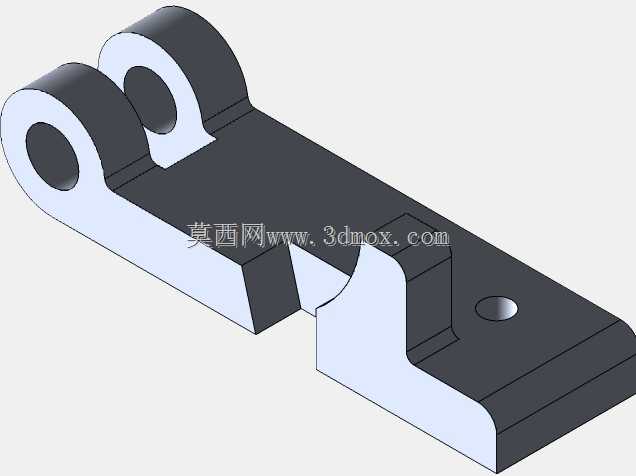

这款门锁轴主要应用于工业厂房平开门、重型设备防护门、仓储隔离门等场景，作为锁具传动系统的核心承载构件，承担着锁舌伸缩导向、锁止位置定位、启闭动作传力的关键作用，区别于民用门锁的细轴结构，工业门场景下的门锁轴需要承受高频启闭带来的冲击载荷，同时要适配工业门厚重门板的安装公差，避免长期使用后出现轴体变形、锁位偏移、启闭卡滞等问题。从结构设计来看，该轴件采用一体化铣削成型的基体结构，一端设置双同轴耳座结构，两个带通孔的同轴凸耳用于穿接销轴，实现锁轴与门锁壳体的铰接固定，双凸耳的间距经过匹配计算，既保证铰接处的支撑跨度，降低销轴受剪时的弯曲应力，又预留了锁舌联动拨片的活动空间，避免动作干涉。轴身主体采用平直矩形截面设计，相比圆轴结构，矩形截面在承受锁止冲击时具备更好的抗扭性能，同时平面结构更便于和锁舌联动块贴合装配，减少传动间隙。轴身末端设置带折弯的定位挡边，在锁止状态下挡边会卡入门框配套的锁座卡槽内，实现门板的横向锁止限位，挡边的折弯角度经过反复校核，既保证锁止时的啮合深度，避免受外力冲击时脱锁，又能在解锁时顺畅脱离卡槽，不会出现卡滞剐蹭。轴身平面上预留的沉头安装孔，用于固定联动拨片，沉孔设计可以保证螺丝安装后不突出轴体表面，避免轴体往复动作时剐蹭门锁壳体内壁。在安装边界上，双凸耳的同轴孔中心距、轴身总长度、挡边折弯高度、沉孔位置尺寸都严格匹配工业门通用锁具的安装尺寸规范，可直接替换同规格的老旧门锁轴，不需要对原有锁壳、门框锁座进行二次加工。设计过程中充分考虑了工业场景的使用需求，轴体所有棱边都做了倒角处理，去除加工毛刺，既避免装配时划伤操作人员，也能减少应力集中，提升轴件的抗疲劳寿命。铰接孔的内径公差控制在合理范围，既保证销轴穿装顺畅，又不会因间隙过大导致锁轴晃动，影响锁止精度。整体结构没有冗余设计，所有构型都服务于传动、锁止、安装的实际功能，没有多余的装饰性结构，完全适配工业场景下对五金件可靠、耐用、易替换的核心要求。
