带安装支架与阀门的真空毫米汞柱压力表

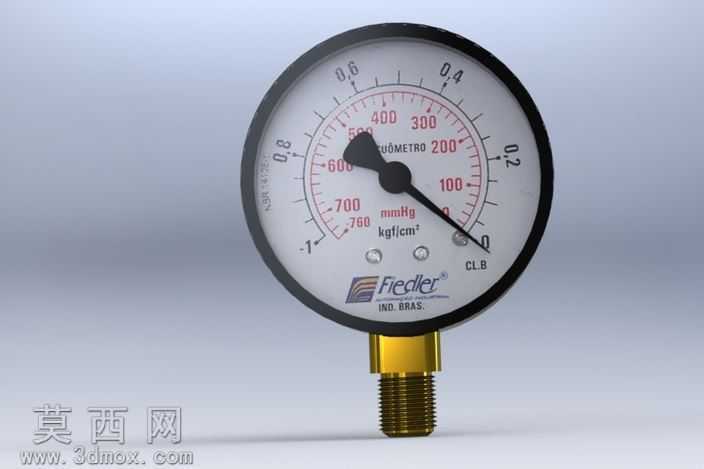

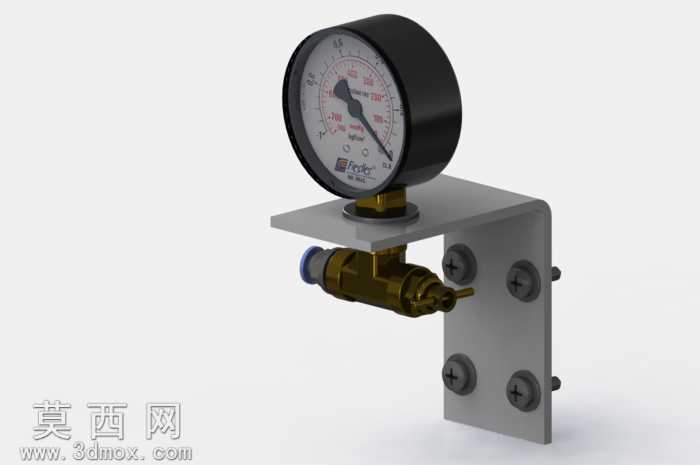

本作品为真空测量用毫米汞柱真空表组件三维建模成果，建模过程围绕实物装配逻辑展开，首先完成核心真空压力表头的结构搭建：表头外壳采用黑色硬质壳体造型，还原圆形表盘的刻度印刷细节，刻度范围覆盖0至760毫米汞柱区间，表盘上清晰标识压力刻度线、数值标注与指针结构，指针采用金属质感材质，还原实物的指示形态，表头底部的黄铜连接接头做了精细化建模，还原接头的外螺纹结构与密封端面细节。其次完成L型金属安装支架的建模，支架采用冷轧钢板折弯成型的结构特征，还原板材的厚度、折弯直角过渡细节，支架上预留四个螺丝安装孔位，孔位做了沉头结构处理，匹配十字槽螺丝的装配形态，螺丝模型还原螺纹牙型与头部槽口细节，还原真实装配的紧固效果。随后完成支架下方连接的黄铜截止阀建模，阀体采用黄铜锻压造型，还原阀体的进出液接口、阀杆调节旋钮、密封接头结构，阀杆处的蓝色密封环做了单独材质区分，还原橡胶密封件的质感。建模过程中严格遵循实物的装配约束关系：表头通过底部接头垂直固定在支架上平面，阀门通过顶部接头与支架下平面的表头接头连通，所有零件的装配间隙、同轴度都按照实物公差做了还原，避免出现穿模、错位问题。材质渲染阶段，黑色表壳采用哑光磨砂塑料材质，表盘采用白底印刷质感搭配透明玻璃表蒙，玻璃表蒙添加轻微反光与折射效果提升真实感，黄铜部件统一采用暖调金属黄铜材质，做轻微做旧处理还原工业使用痕迹，金属支架采用哑光镀锌钢板质感，螺丝采用镀锌亮面金属材质，蓝色密封环采用哑光橡胶材质。设计思路上优先还原组件的实际使用形态，既可以直观展示真空表的安装方式与管路连接结构，也可用于真空系统管路布局的装配参考，所有结构细节都对应实物的功能设计，比如支架的折弯角度保证表头朝向便于观测，阀门的位置便于手动调节真空通路，整体模型结构完整，细节还原度高，可用于工业演示、装配教学、管路设计参考等场景。
