立式微型斯特林热力发动机结构

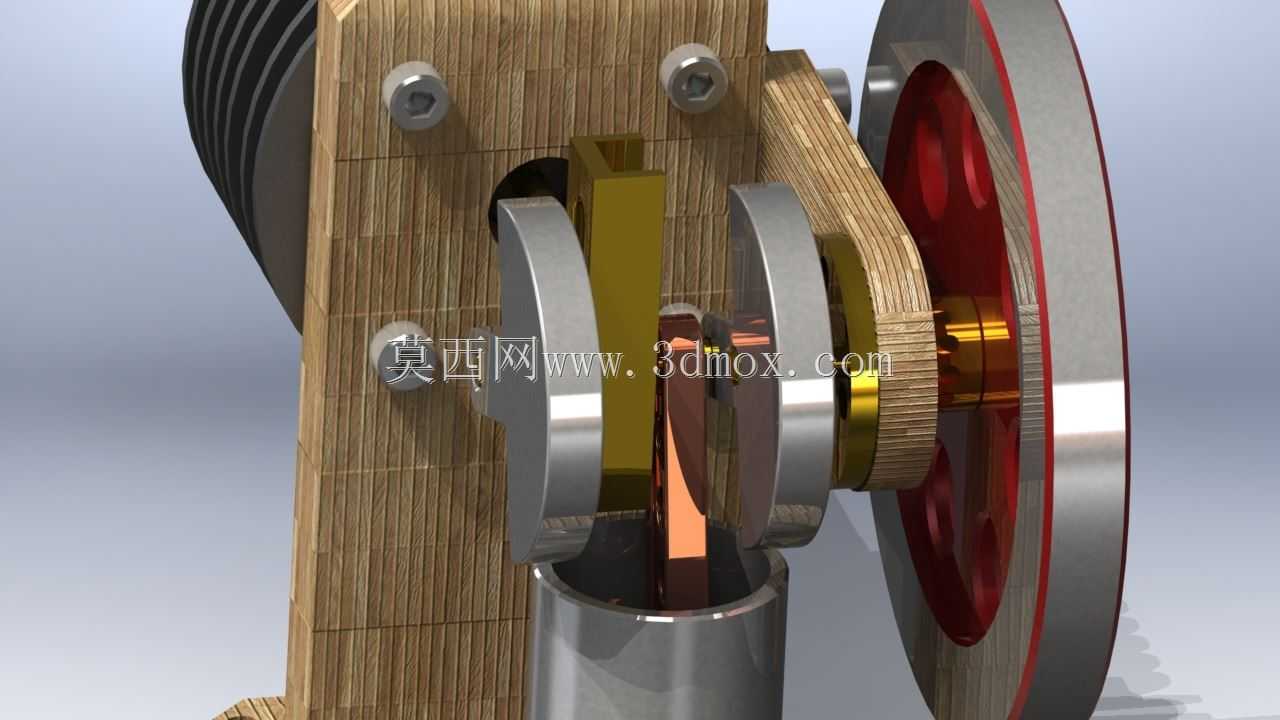

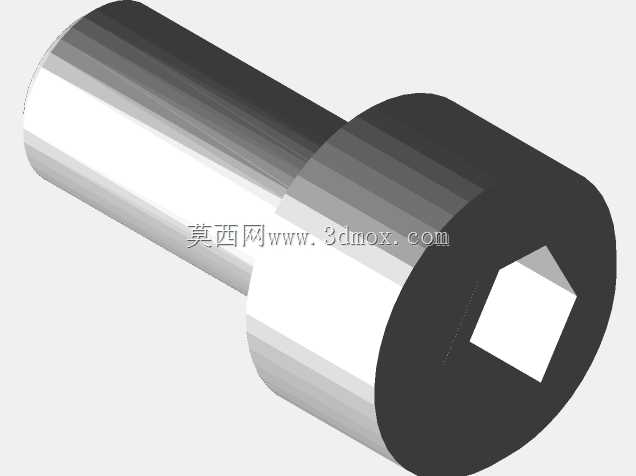

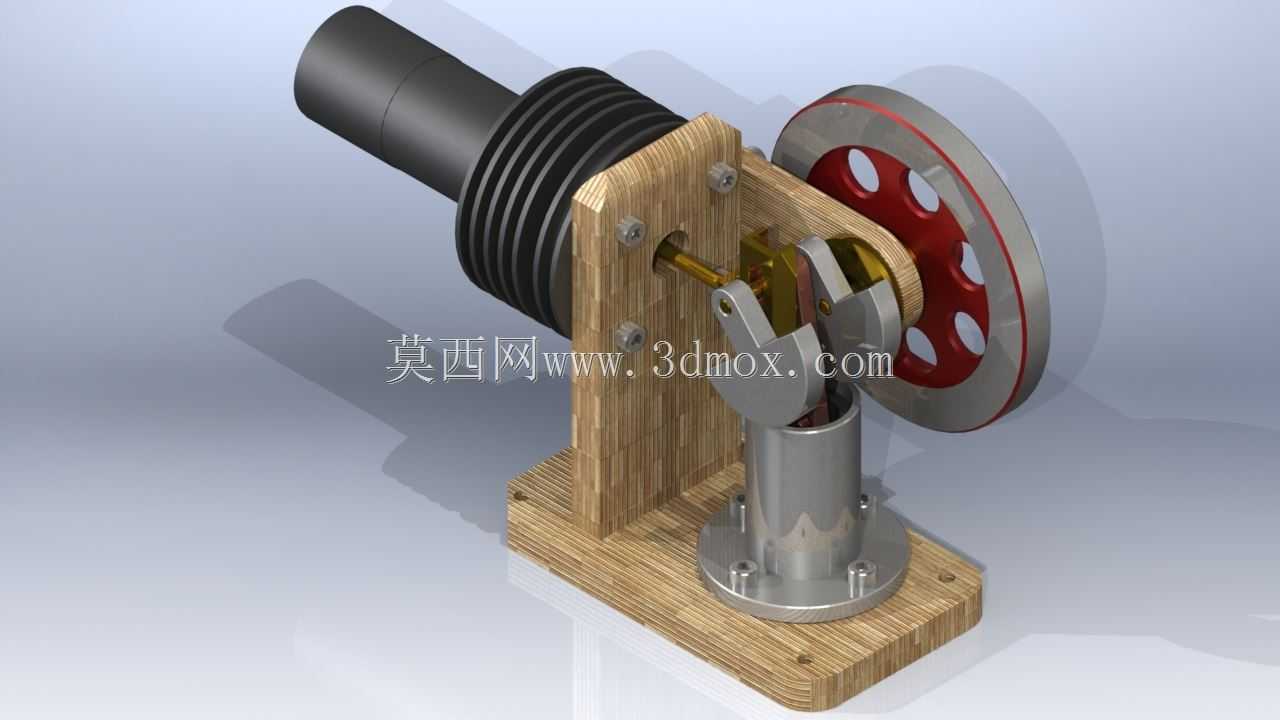

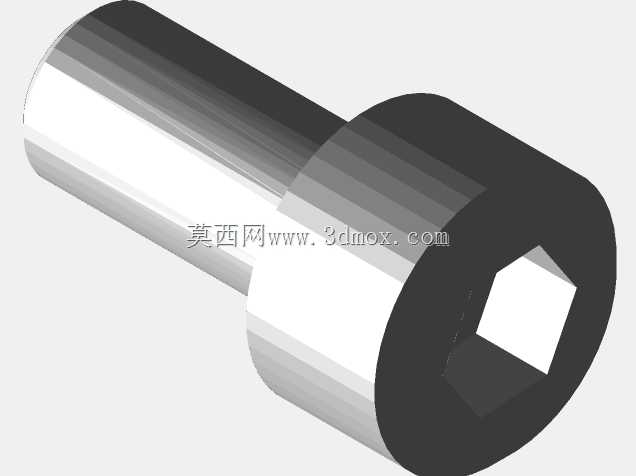

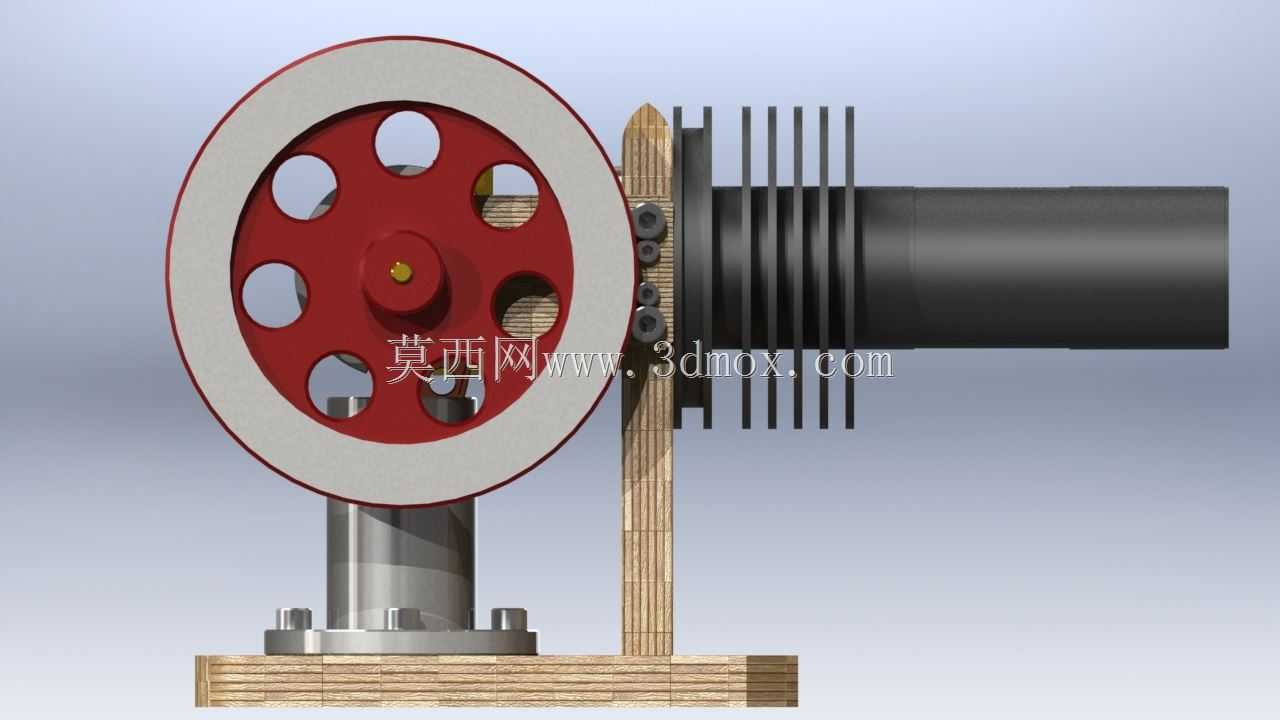

这款微型斯特林发动机的三维结构，完整还原了外燃式热力循环的核心传动与换热逻辑，在教学演示、小型动力科普、低功率热源能量回收场景中有着明确的应用价值。不同于内燃机依赖燃料在缸内爆燃做功的模式，该结构采用闭式工质循环设计，工作流体被完全封闭在腔体内，通过外部冷热端的温度差推动工质周期性膨胀、压缩，配合回热器完成热量的存储与释放，最终将热能转换为旋转机械能输出。从结构布局来看，模型采用立式支撑设计，底部为带安装孔的木质基座，既承担整机的承重定位作用，也预留了与实验台架、演示平台连接的固定边界，安装孔位的间距与孔径适配常规M3规格紧固件，可直接固定在厚度10mm以内的台板上。动力缸部分采用立式金属缸体结构，缸筒内壁做了光滑度适配设计，保证置换活塞运动时的密封性能，减少工质泄漏带来的循环效率损失；与动力缸垂直布置的是风冷式冷却段，外部的环形散热鳍片可增大与空气的接触面积，快速带走循环过程中需要释放的热量，维持冷端的温度稳定。传动系统采用经典的曲柄连杆结构，动力活塞通过连杆与曲轴连接，曲轴另一端固定大直径带镂空的飞轮，飞轮的轮缘做了加厚处理，依靠转动惯量储存能量，带动曲轴越过止点，保证整机运转的连续性与平顺性，避免出现运转卡顿、转速波动过大的问题。置换活塞的传动通过独立的小连杆与曲轴偏心段连接，严格匹配斯特林循环的相位差要求，保证工质在冷热端之间的流动时序与活塞运动节奏匹配，最大化热力循环的转换效率。设计过程中对各运动部件的间隙做了针对性适配，连杆与曲轴销、活塞与缸筒的配合间隙控制在合理范围，既不会因为间隙过大出现工质泄漏、传动旷量，也不会因为间隙过小导致运动卡滞，适合采用3D打印、小型车床加工的方式制作实物，用于中学物理热力学演示、高校工程热物理专业的原理验证实验，也可作为小型余热回收场景下低功率动力输出的原型参考，比如利用工业设备表面的低品位废热、太阳能集热产生的温差驱动该装置运转，实现小功率的机械能输出，带动微型发电机、小型风扇等低负载设备运行。整机的外形尺寸控制在手掌可容纳的范围，横向宽度不超过120mm，纵向长度不含冷却段伸出部分约80mm，整体高度约150mm，不会占用过多的演示或安装空间，各部件的拆分逻辑清晰，装配关系明确，可直接用于拆解演示，帮助学习者直观理解外燃机的工作原理与机械传动结构。
