带框架木门榫接横撑构件结构设计

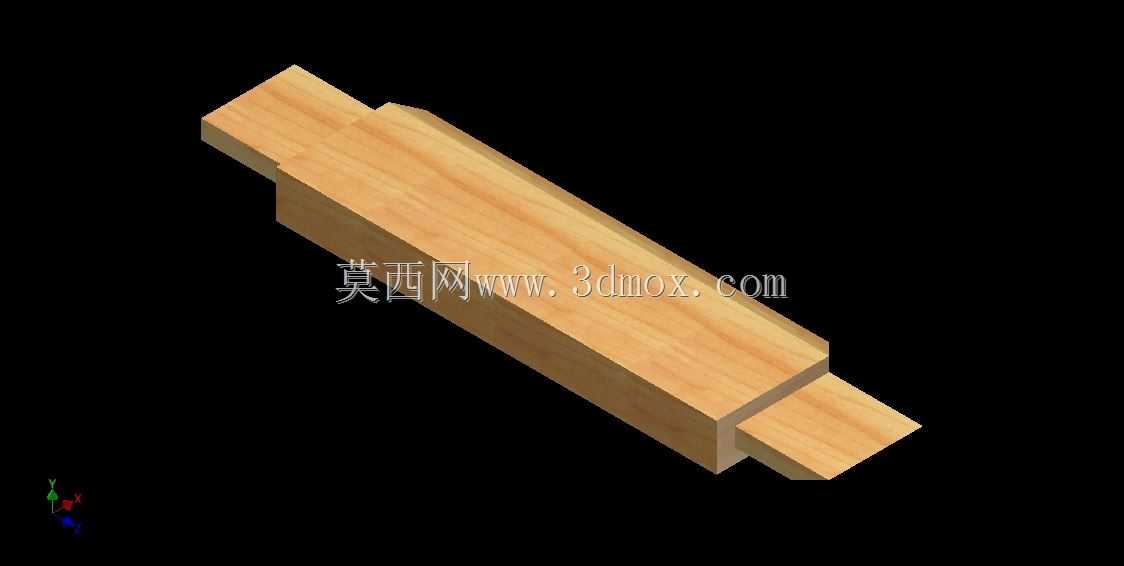

该构件为框架式木门的横向支撑榫接部件，主要应用于室内实木门、实木复合门的内部框架组装环节，承担门扇横向受力传导、框架结构拉结的核心作用，是保障木门长期使用不易变形翘曲的关键结构件。从实际装配场景来看，这类构件多安装在门扇上下端与边框的衔接位置，两端的榫头直接插入木门竖向边框的对应卯槽内，无需额外金属连接件即可完成框架的基础拼接，装配后可有效分散门扇开关过程中产生的横向扭力，避免边框与芯板衔接处出现开裂松动。设计过程中优先遵循传统实木框架的榫接受力逻辑，构件主体采用等截面矩形实木料加工，两端榫头做了阶梯式收窄处理，区别于普通直榫结构，这种阶梯榫在插入卯槽后，可同时承担水平方向的拉结力与垂直方向的承托力，当门扇受自重产生下坠趋势时，阶梯面可与卯槽内壁形成咬合支撑，大幅降低长期使用后的榫头松脱概率。构件的外形尺寸完全适配常规40mm-45mm厚度的室内木门边框规格，主体段截面尺寸与边框料截面保持一致，装配后不会出现突出边框的错台问题，两端榫头的长度控制在边框料宽度的三分之二区间，既保证足够的插接深度提升连接强度，又不会因榫头过长穿透边框影响门扇外观完整性。安装边界方面，该构件装配时需与门扇内部芯板预留1.5mm-2mm的伸缩间隙，适配实木材料随环境温湿度变化产生的胀缩变形，避免温湿度变化时构件挤压芯板导致门扇表面起鼓。从结构受力角度看，构件主体段做了微小的倒角处理，既减少加工过程中的崩边问题，也能在装配时避免尖锐棱角刮伤芯板饰面或安装人员手部，两端榫头的端面做了微小的斜度引导，装配时可快速对准卯槽，降低现场组装的对位难度，提升木门整体组装效率。这类构件的结构设计可直接复用在同系列不同宽度的木门框架中，仅需调整主体段的长度即可适配不同门洞尺寸的门扇生产，无需重新调整榫头的加工参数，可有效降低木门生产企业的刀具调整成本与加工调试时间。
